630KVA、800KVA知名地产箱式变压器CAD施工图纸
- 建筑类别：其他
- 图纸设计深度：施工图
- 参考图纸：16张
- 设计年代：近代
- 强电 设计： 供配电系统 ,配变电所,继电保护,电气控制,其它
附件详情
- 1. 电气施工图 设计说明
- 2.1-2#箱变高压一次系统图
- 3.1#箱变低压系统图
- 4.1#箱变低压系统图
- 5.1#箱变接地平面图
- 6.1#箱变基础及布置示意图

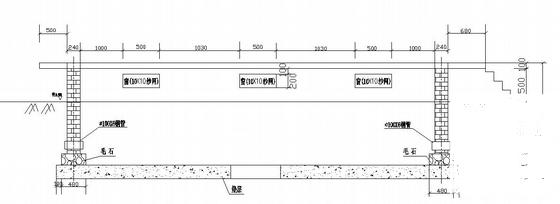

- 7.1#箱变立面示意图

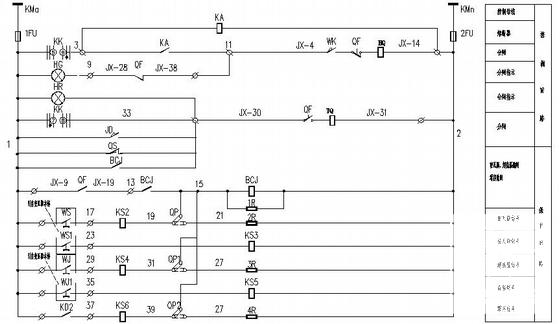

- 8.高压主进线柜继电保护
- 9.高压变电器出线柜继电保护
- 10.高压计量柜继电保护
- 11.高压变压器出线柜继电保护
- 12.2#箱变低压一次配电系统图

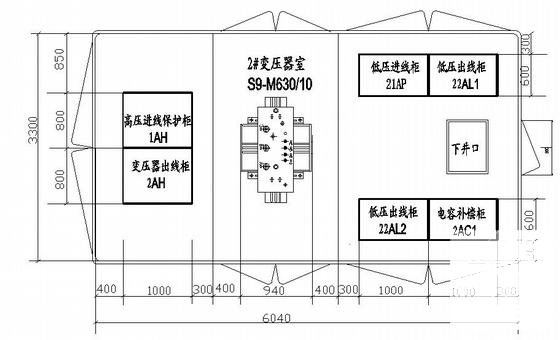

- 13.2#箱变基础及布置示意图
- 14.2#箱变立面示意图
- 15.2#箱变接地平面图
附件详情
630KVA、800KVA箱变一次，二次，基础图，15张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
箱式变压器施工图 - 1 -
箱式变压器施工图 - 2 -
箱式变压器施工图 - 3 -
箱式变压器施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
