车站电气设计施工CAD图纸

设计详细说明：

一 设计依据:见 土建 总说明。

二 设计范围:负责新建站舍照明、动力、通信、消防的配电及防雷保护等。

三 设计容量:290.71KW :其中照明97.27KW , 通信 15kw ,动力 161.34kw,消防17.1KW。

四 配电方式:采用三相五线制。站舍设低压配电室，电源从室外变电所及变台接引，电缆进户。

五 配线方式:照明及动力均采用铜线穿镀锌钢管沿地面、墙、现浇板暗敷设,导线除标注外均2为BV-500V-2.5mm。穿三条导线及以下管径为U+03A615.穿四条导线及以上管径为U+03A620，插座回路2导线均为BV-3*4mm G20 ，其它见图纸标注。管线过伸缩缝时增设接线盒。

六 照明:候车室.进站大厅，出站口.售票厅均采用金属卤化物光源，灯具型号见图例。安装在吊棚上的灯具

按 土建装修图灯位进行安装。

七 配电箱:均采用铁制。配电室设配电柜，落地安装，配电室按土建预留沟槽安装,配电柜采用

GGD1型.基础底座高出地面120mm.其它配电箱墙上暗装.安装高度中心距地1.5米。

八 开关及插座: 开关采用板式暗开关,安装高度距地1.3米，门铃开关距地1.8米，插座每个设计容

量100w，安装高度距地0.3米，在厨房、卫生间、舆洗内的插座安装高度为1.5米，为防

潮溅型.空调插座安装高度距地1.8米,售票室插座安装高度距室内地面1.1米,门铃安装高度距地3.0米.

九 防雷:站舍按二类防雷保护设计，利用金属屋面作为接闪器，所有屋面金属沿四周构成电气

通路，引下线利用柱内两根主筋（两根U+03A6> 16mm)并与基础底板接地钢筋均匀可靠焊接,钢筋

焊接的长度大于钢筋直径的6倍,引下线距地0.5米处做接地测试卡子,屋顶所有金属设备、

金属围栏及正常运行不带电的金属部分均应与接地装置做可靠连接，凡引入建筑物的各种管

道均应与接地装置可靠连接，接地电阻不大于10欧姆。

十 施工时应与各专业密切配合，并执行有关 规程 规定。

十一 本图须经供电、消防及有关部门审批后方可施工。

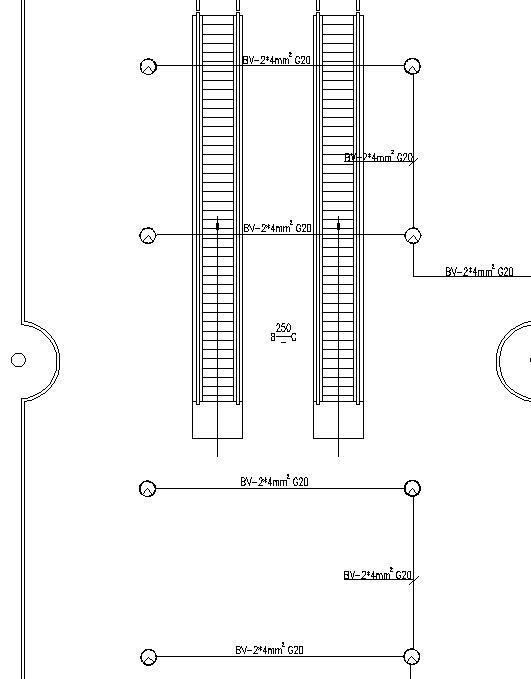

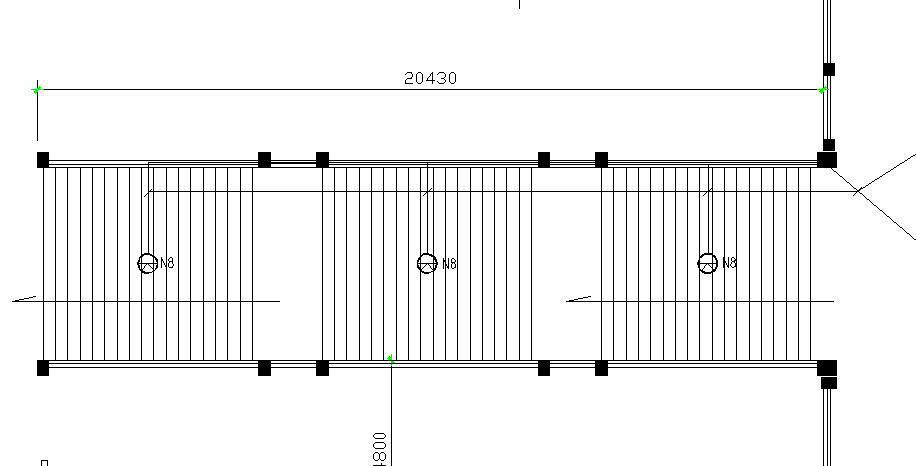

布置图

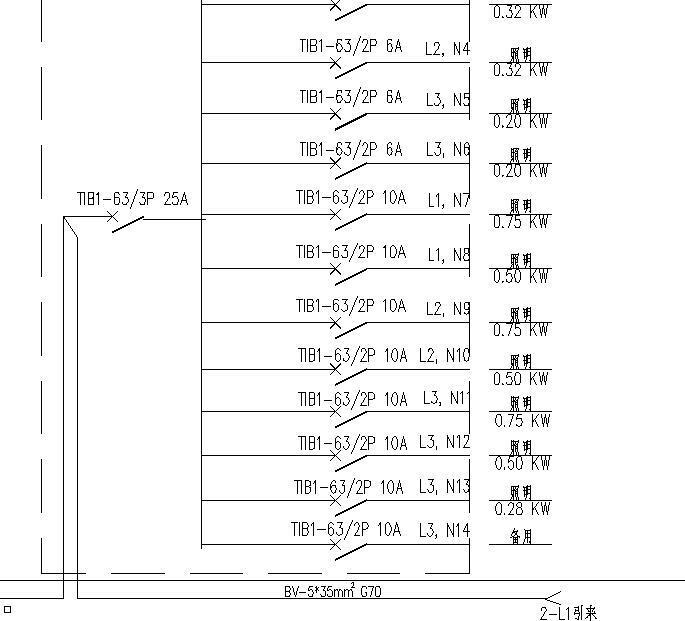

系统图

照明
