5层小区住宅楼及车库电气施工CAD大样图100张

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：26276.22平方米
建筑地上层数：5层
图纸设计深度：施工图
参考图纸：100张
设计年代：近代
地下室用途：人防
节点大样：人防
防雷等级：第三类
接地方式：TN-S
项目所在地：山东
强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
弱电设计：火灾自动报警系统 ,视频监控系统,综合布线系统,有线电视和卫星接收系统,其它

附件详情

建筑电气设计说明
主要设备材料表
绿色建筑设计说明（电气）
配电干线系统图
强电、弱电间、消防分控室设备布置详图
总等电位、LEB联结示意图
配电箱系统图（一~八）
智能应急疏散系统图
火灾自动报警系统图
综合布线系统图
视频监控系统图
有线电视系统图
建筑能耗监测系统图
背景/消防广播系统图
电气火灾监控系统图
防火门监控系统图
消防电源监控系统图
一~五层插座平面图
一~五层照明平面图
机房层照明平面图
一~五层应急照明平面图
屋顶层防雷平面图
一~五层消防平面图
机房层消防平面图
一~五层弱电平面图
总等电位联结箱连接示意图
卫生间局部等电位连接示意图
消防控制室大样图
低压配电干线图
配电系统图（一~八）
火灾报警及联动控制系统图
气体灭火设计说明
背景/火灾应急广播系统图
消防控制室示意图
智能应急照明疏散系统图
综合布线系统图
视频监控系统图
储蓄所（邮电局）门禁系统图
储蓄所入侵报警系统图
储蓄所（邮电局）视频监控系统图
有线电视系统图
消防电源监控系统图
防火门监控系统图
电气火灾监控系统图
建筑能耗监测系统图
车位引导系统拓扑图
停车场管理系示意图
车位引导系统侧视图
车位引导系统俯视图
地下车库动力平面图
一~五层插座、动力平面图
机房层动力平面图
地下车库智能应急照明平面图
一~五层智能应急照明平面图
地下车库照明平面图
一~五层照明平面图
屋顶层防雷平面图
地下车库接地平面图
地下车库消防平面图
一~五层消防平面图
地下车库弱电平面图
一~五层弱电平面图
机房层弱电、消防平面图
……

附件详情

本小区位于山东省。7月设计完成。图纸共100张。
项目为13#楼及车库，总建筑设计面积：26276.22平方米。其中地上建筑设计面积：17208.25平方米（含保温层），地下建筑设计面积：9067.97平方米。建筑高度：19.8m（室外最低地坪至平屋面垂直高度）。建筑耐火等级：二级.抗震设防烈度：六度.防水等级：屋面防水Ⅰ级.建筑设计使用年限：3类，50年。主要结构类型：框架结构。
设计范围
强电部分： 1.220/380V配电系统；2.电气照明系统及动力配电系统；3.建筑防雷及接地系统。
弱电部分：1.火灾报警及消防联动控制系统（含消防通讯）；2.综合布线系统；3.有线电视系统；4.视频监控系统；5.建筑能耗监测节能系统；6.电气火灾监控系统。
项目为12#楼，地上总建筑面积 :16741.57平方米，其中其中12-1#建筑面积:1235.42平方米，12-2#建筑面积15506.15平方米。地上五层，建筑高度：20.1米；设计使用年限：3类（50年）；建筑耐火等级:二级；抗震设防烈度:六度.；结构类型：框架结构。
设计范围
强电部分： 1.220/380V配电系统；2.电气照明系统；3.防触电安全保护系统；4.建筑防雷及接地系统。
弱电部分：1.火灾报警及消防联动控制系统（含消防通讯）；2.综合布线系统；3.有线电视系统；4视频监控系统。

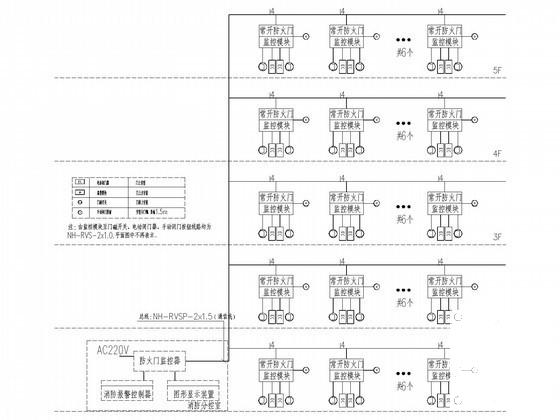

防火门监控系统图

二层插座平面图

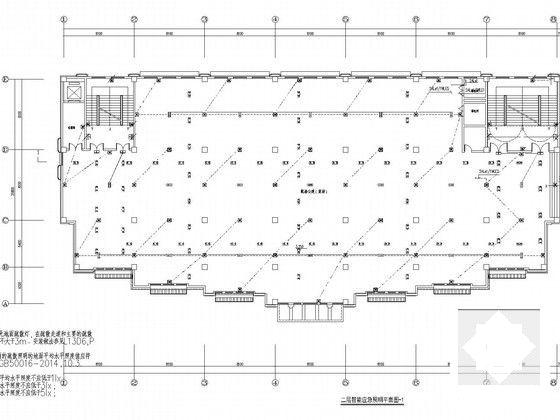

二层智能应急照明平面图

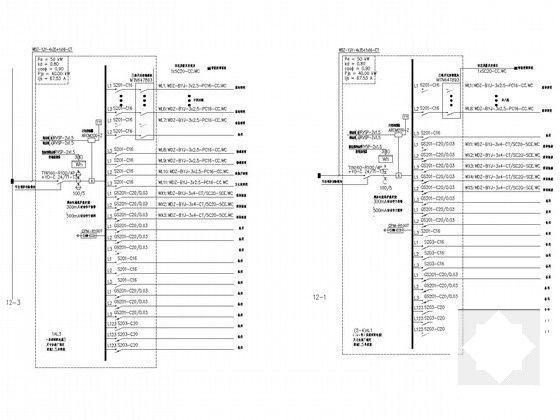

配电箱系统图

一层接地平面图

智能应急照明疏散系统图

低压配电干线图

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
