5层中学校园改造设计工程电气施工CAD图纸

资料简介
赚取积分

建筑类别：文化
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：5层
图纸设计深度：施工图
参考图纸：40张
设计年代：近代
节点大样：电缆
负荷等级：三级
防雷等级：第三类
接地方式：TN-S
项目所在地：湖南
强电设计：低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它

附件详情

1、电气设计说明
2、10KV高压配电系统
3、空调系统配电系统图
4、10KV系统规划图
5、低压配电系统图
6、高压变配电所接地平面图
7、高压配变电所高压电缆沟布置平面图
8、高压配变电所照明布置平面图
9、室外电气总图
10、总平面布线示意图
11、电缆埋管断面图
12、直通工作井图
13、转角工作井图

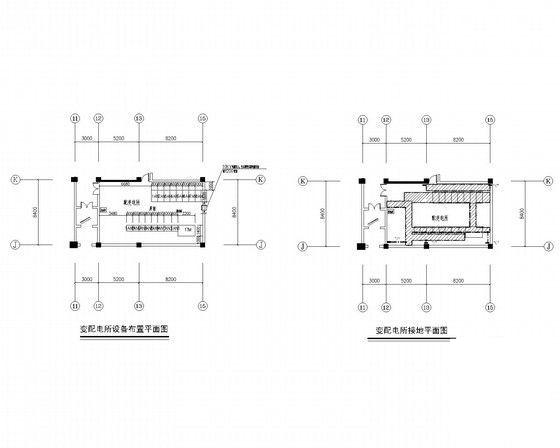

14、变配电所设备布置平面图

附件详情

该附件是中学校园改造设计工程电气施工图纸，总共40张。
项目概要：该项目为专变配电改造工程，本期配电系统设计总容量为2880kVA，其中原有容量1880kVA，新建容量1000kVA。
工程设计详细说明：1、该项目专变采用10kV双电源电缆进线。计量采用高供高计。
设计范围：1、体育馆高低压配电所增加高压出线回路；该部分设计说明详电施002，2、教学楼空调配电平面及系统。
......
，总共40张。

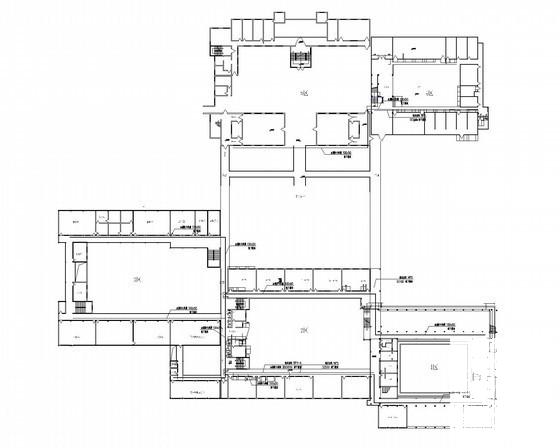

总平面布线示意图

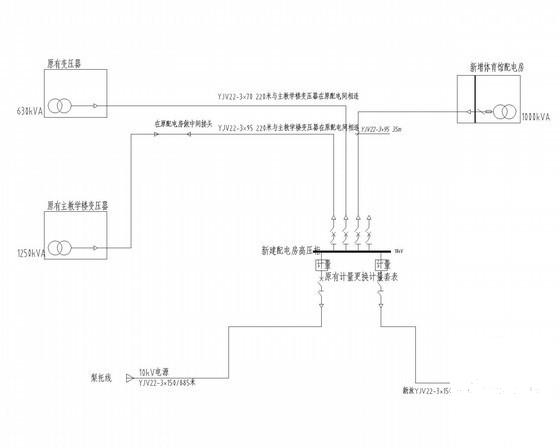

10KV系统规划图

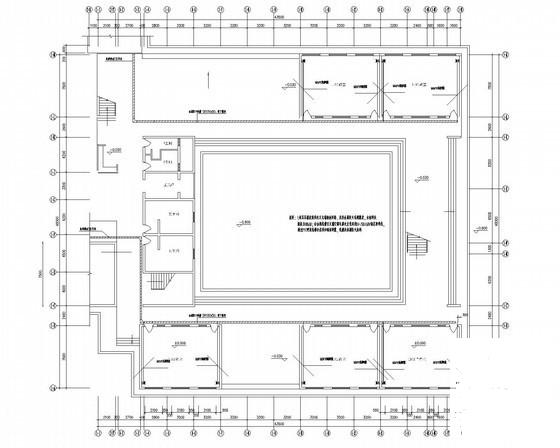

高压变配电所接地平面图

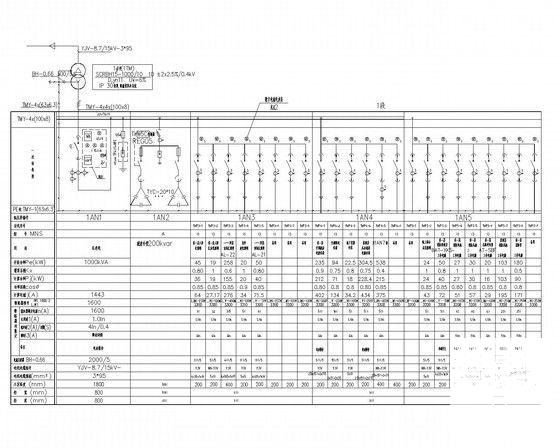

低压配电系统图一

空调系统配电系统图

10KV高压配电系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
