2层疗养院中心电气CAD施工图纸
- 建筑类别：酒店
- 建筑高度类型：多层建筑
- 建筑设计面积：8900平方米
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计： 火灾自动报警系统 ,视频监控系统,综合布线系统,信息网络系统
- 负荷等级：二级
- 防雷等级：第二类
- 监控图像等级：4级以上
附件详情
- 一、资料目录
- 二、强电设计说明
- 三、弱电设计说明
- 四、配电箱系统图
- 五、弱电系统图
- 六、 照明平面图
- 七、插座平面图
- 八、 弱电平面图
附件详情
该项目是某疗养院接待中心酒店、客房装修工程，电气设计包含配电系统、照明系统、动力系统、弱电系统。工程分1、2、3号楼，1号楼为餐饮，2号楼为酒店，3号楼为温泉游泳馆，总建筑面积约8900m2，最大高度14.2m。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

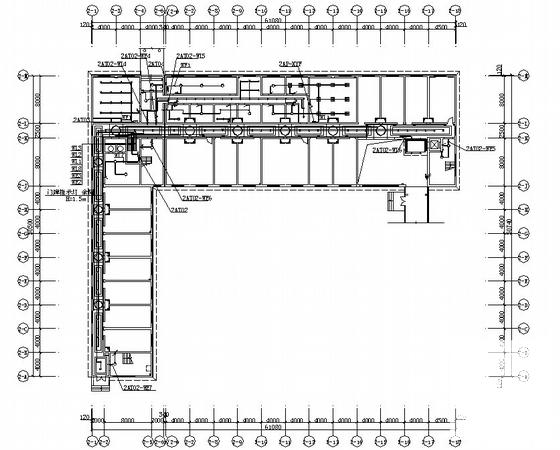

疗养院施工图 - 1 -

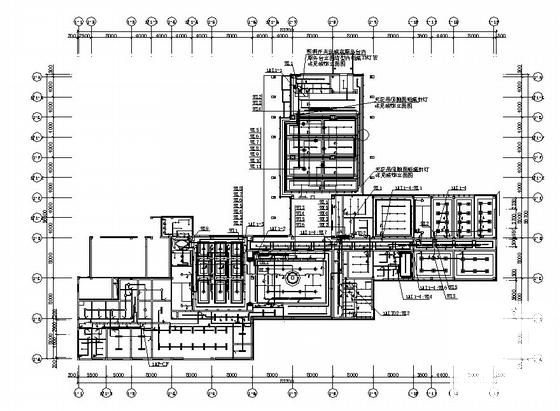

疗养院施工图 - 2 -

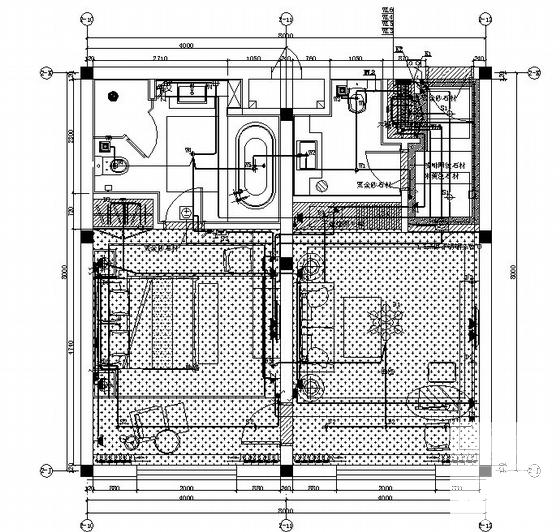

疗养院施工图 - 3 -
疗养院施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-15
- 评论次数：0
- 浏览次数：0
- 文件大小：2.67 MB
- 收藏次数：0
-
文件名称：
附件-995856779585677956080.rar
