4层公寓多联机设计CAD施工图纸

  • 设计阶段:施工图设计
  • 出图时间:近代
  • 设计内容:多联机/VRV
  • CAD版本:CAD2000
  • 参考图纸:18张
  • 建筑设计面积:31967平方米
  • 建筑地上层数:4层
  • 建筑地下层数:2层

附件详情

该项目建筑面积31967m2(地上建筑面积18579m2,地下建筑面积13388m2)。地上共四层。建筑总高度为36.1m。地下一层功能为超市、变电站,地下二层为汽车库。地上一~四层为商业用房及餐饮。
地下一层超市、地上一~四层商铺、餐厅、咖啡厅、健身房均采用各自独立的智能多联机VRV空调。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

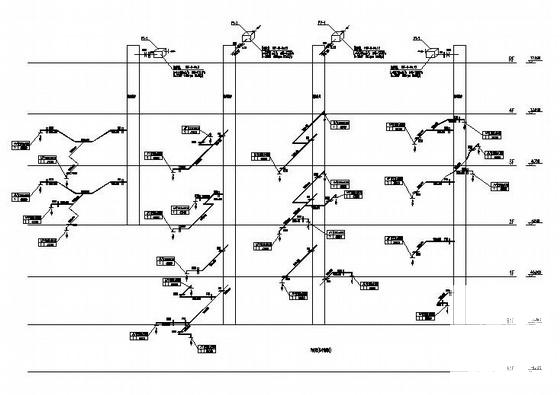

  • 公寓施工图设计 - 1
    公寓施工图设计 - 1

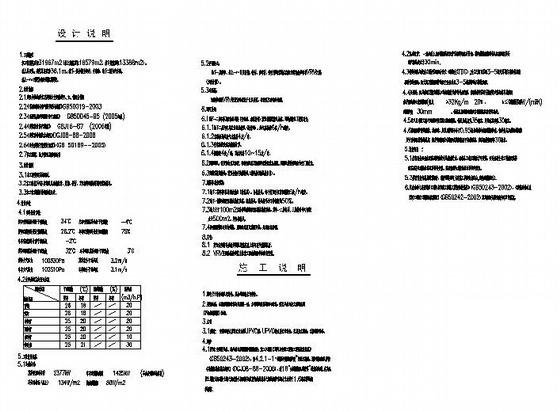

  • 公寓施工图设计 - 2
    公寓施工图设计 - 2

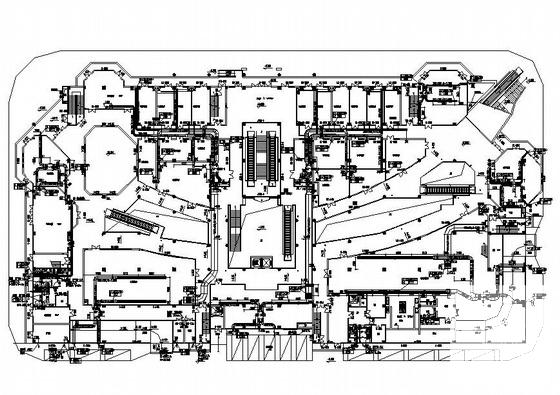

  • 公寓施工图设计 - 3
    公寓施工图设计 - 3

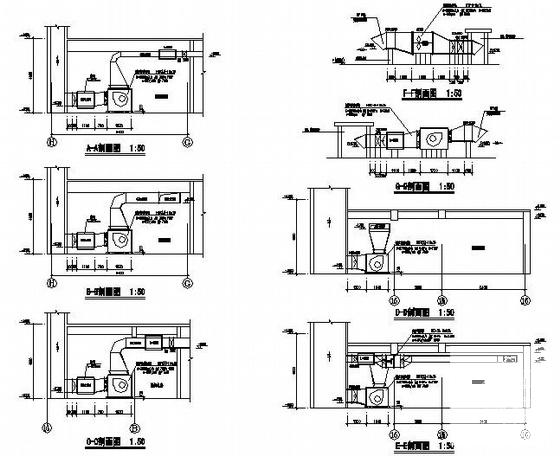

  • 公寓施工图设计 - 4
