候车室地板送风空调方案设计CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 建筑设计面积:500平方米
  • 建筑地上层数:1层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:3张
  • 设计内容:空调,通风
  • 空调系统:全空气系统,空气-水系统
  • 送风方式:散流器送风

附件详情

某候车室地板送风空调方案图纸工程概述
该项目用地位于北京市房山区.
本套施工图设计为候车大厅.
总建筑面积500m2,地上一层,地下一层,其中地上312m2.

1、 该项目空调形式为热泵机组加辅助电加热,机组置于一层室外,制冷工况供水温度7C,回水温度12C,制热工况供水温度45C, 回水温度40C.并带有空调电加热装置。
2、 空调冷负荷:66KW;空调热负荷:50KW。
3、 一层候车大厅采用单风机全空气空调系统。最小新风比30%.过渡季可保证全新风运行.
4、 该项目办公用房空调系统采用风机盘管加新风系统。风机盘管系统应设置温度自动控制装置.

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

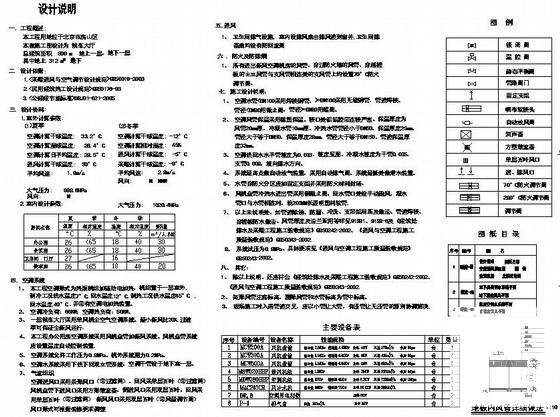

  • 方案设计施工图设计 - 1
    方案设计施工图设计 - 1

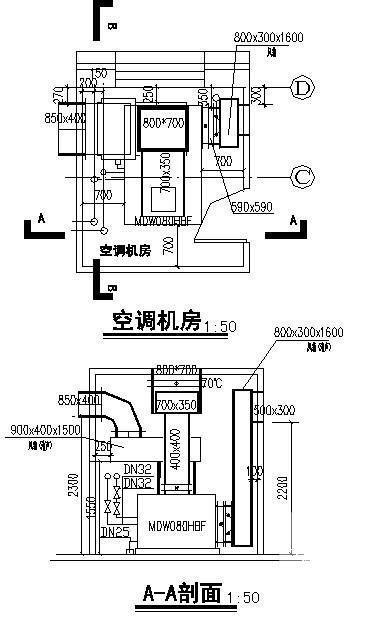

  • 方案设计施工图设计 - 2
    方案设计施工图设计 - 2
  • 方案设计施工图设计 - 3
    方案设计施工图设计 - 3
  • 方案设计施工图设计 - 4
    方案设计施工图设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
