8层服务中心暖通工程施工CAD图纸

一. 总则

1.凡本施工说明书所涉及到国家现行标准和其它类似标准的地方,均应使用现行的最新版本或修订本的标准.

2.不管工程图纸是否涉及到建筑结构或机电,本施工说明所用的工程图纸一词应被看作是包括设计师绘制的所有图纸.

3.一旦发现建筑结构或机电专业工程图纸有任何差异的地方,应立即告知设计人员,由设计人员确定设计变更.

4.如果总承包商对本施工说明描述的任何项目的确切意义有疑议,应立即告知设计人员以澄清.

5.所有使用的材料应是新的质量好的,并应适用于其预期的用途.

二. 设计依据

1.《采暖通风与空气调节设计规范》(GB50019-近代)

2.全国民用建筑工程设计技术措施《暖通空调.动力》近代

3.《通风与空调工程施工质量验收规范》(GB50243-近代)

4.《汽车库、修车库、停车库设计防火规范》(GB50067-97)

5.《公共建筑节能设计标准》(GB50189-近代)

6.《城市区域环境噪声标准》(GB303096-93)

7.全国民用建筑工程设计技术措施节能专篇《暖通空调动力》近代

8.《高层民用建筑设计防火规范》(GB50045-95)(版)

9.其他相关的设计规范,规程和措施

10.业主的有关设计要求...

该附件为"江苏省某服务中心暖通工程施工图"~

江苏省某服务中心暖通工程施工图

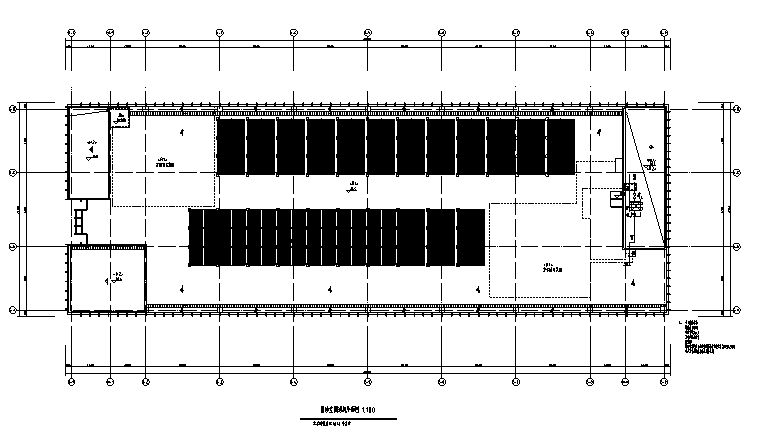

屋顶空调通风平面图

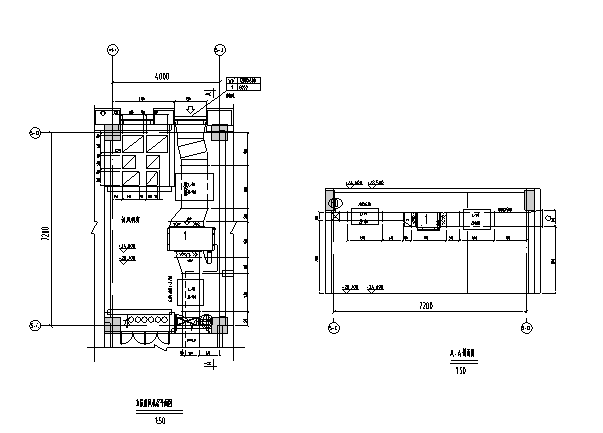

五层新风机房平面图

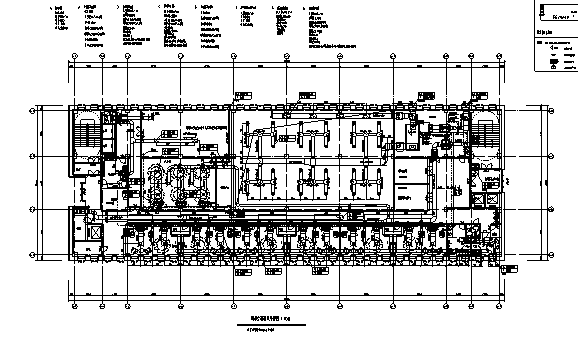

四层空调通风平面图

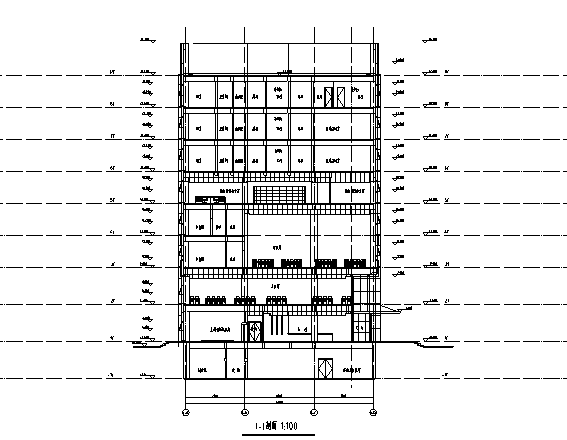

1-1剖面

空调冷热水系统流程示意图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源

以上是部分截图，请下载附件后查看完整高清内容
