16层创业总部基地工程B3-01暖通设计CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:16层
  • 图纸设计深度:施工图
  • 设计内容:空调,冷热源
  • 空调系统:全空气系统
  • 水系统:双管制
  • 节点大样:风机盘管
一、项目概要
该项目为创业总部基地企业总部区工程B3-01号楼,地上十六层为办公楼。
二、设计说明
(一)空调系统
1.空调采用风机盘管系统,只对房间温度调节,不加新风风管道。由空调冷热源夏季提供7/12℃冷水,冬季提供60/50℃热水。末端系统设计 总冷负荷为 1800kw,总热负荷为 1400kw。系统阻力:65.8KPa,空调冷指标为80W/m, 热指标为60w/m.
2.风机盘管供水管上均加铜制球阀,每组风机盘管均配带离子净化器,温控器及动态电动两通阀。
(二)水系统
1.风机盘管水管为二管制。每台风机盘管供、回水管均加DN20铜球阀一个,金属软接头一个。
2.冷凝水管不应小于 3‰的坡度坡向排水点,冷凝水管引至各层卫生间处集中排放。冷凝水管径同设备予留口。空调凝结水管道采用充水实验,以不渗不漏为合格。墙上予留孔洞尺寸比管道尺寸大50mm冷凝水管水平干管始段端设清扫口。
3.空调冷热水管道主干管坡度为0.003,如受条件限制,干管可水平敷设,但不得返坡。在系统的高点加自动排气阀,低点加泄水阀。
4.系统工作压力为0.8MPa。
5.热力入口为带冷热计量表装置,系统的额定流量为245m3/h,安装参见05N1-13图集。
三、图纸展示

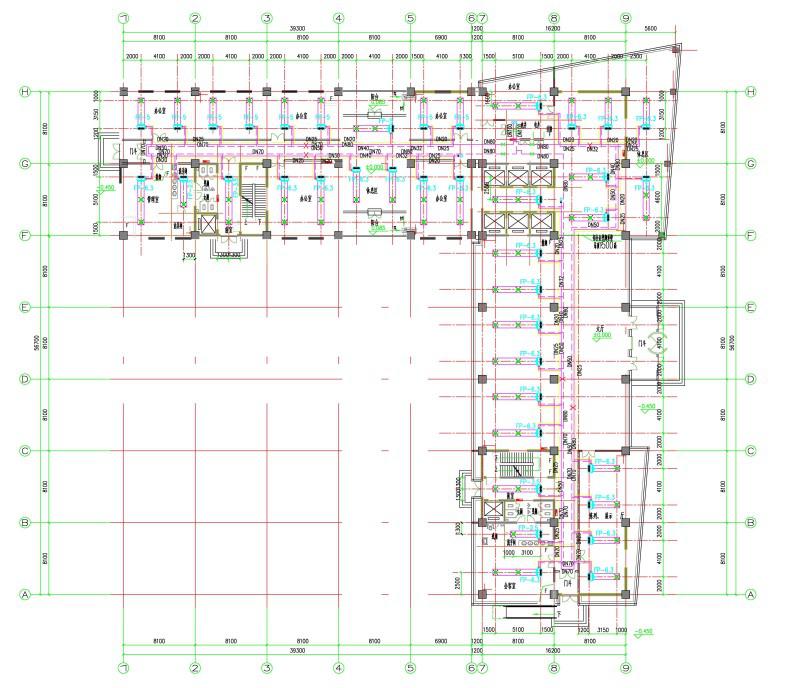

首层空调水管路平面图

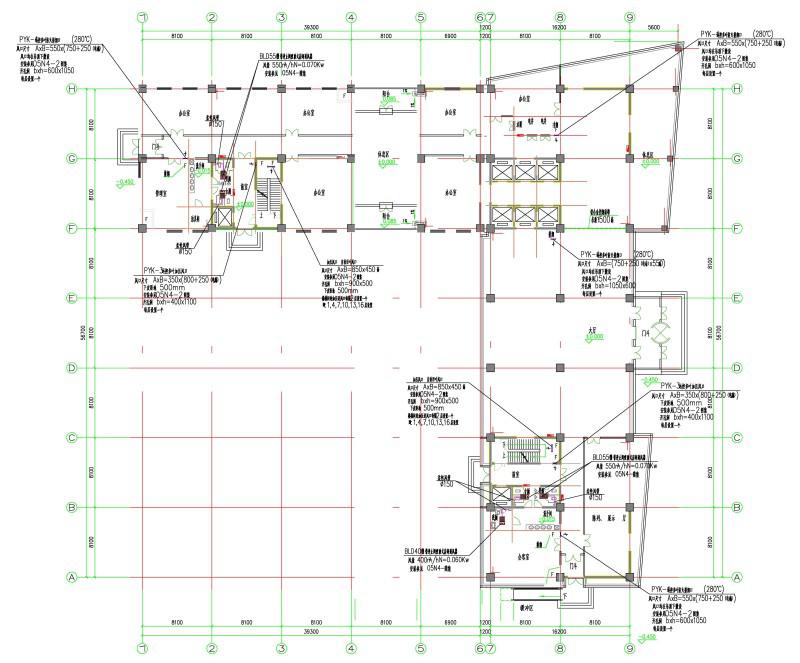

首层防排烟及通风平面图

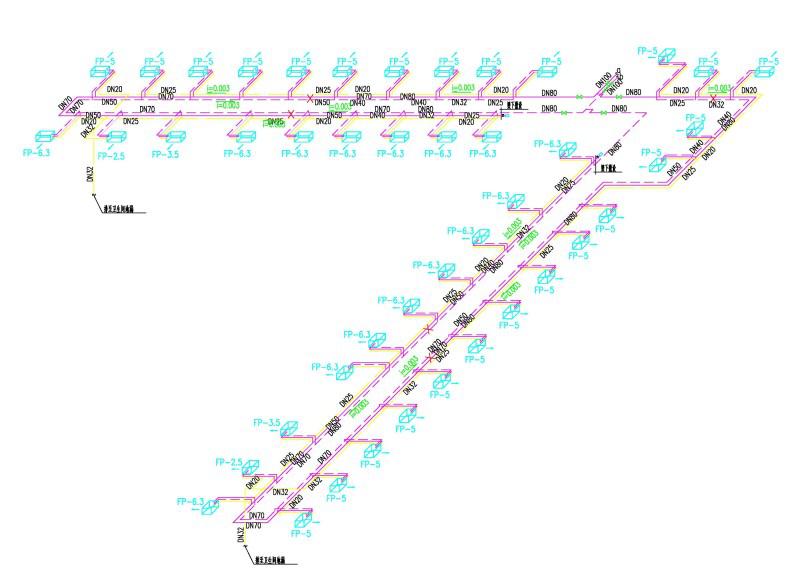

空调水管水平管路系统图

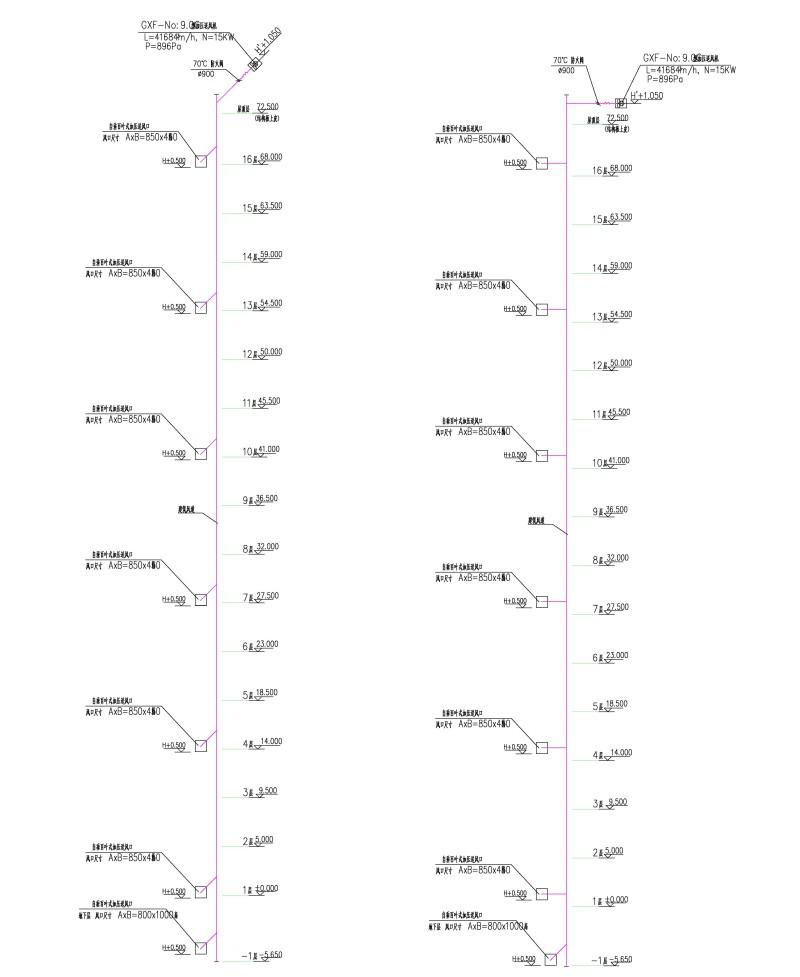

加压送风系统示意图

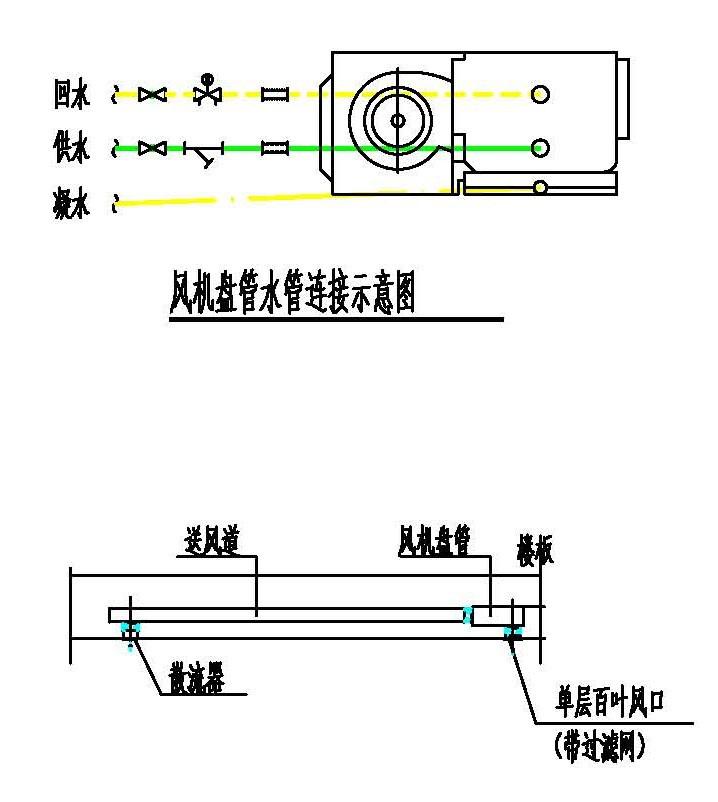

大样详图
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 暖通设计施工图纸 - 1
    暖通设计施工图纸 - 1
  • 暖通设计施工图纸 - 2
    暖通设计施工图纸 - 2
  • 暖通设计施工图纸 - 3
    暖通设计施工图纸 - 3
  • 暖通设计施工图纸 - 4
    暖通设计施工图纸 - 4
  • 暖通设计施工图纸 - 5
    暖通设计施工图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
