大空间仓库空调工程设计CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计内容:通风
  • 送风方式:喷口送风

附件详情

该项目设计为集中式空调系统,空调面积约为5758m, 冷负荷为990RT,采用组合式空调箱集中处理新回风后,由送风管送至室内,采用球型远程喷口送风,新风直接送入空调箱,回风经回风百叶接风管回空调箱与新风混合后集中处理;空调箱均放置室外(节省室内空间),排风直接由壁式轴流风机排至室外。

2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

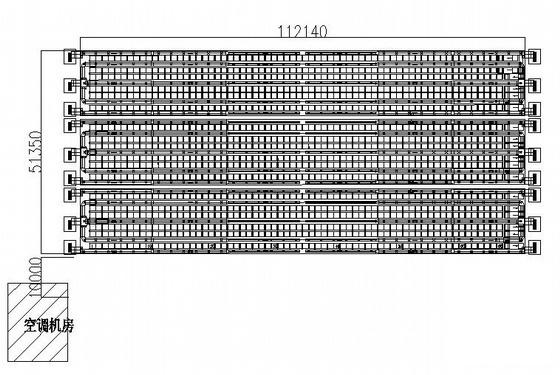

  • 空调工程设计图纸 - 1
    空调工程设计图纸 - 1

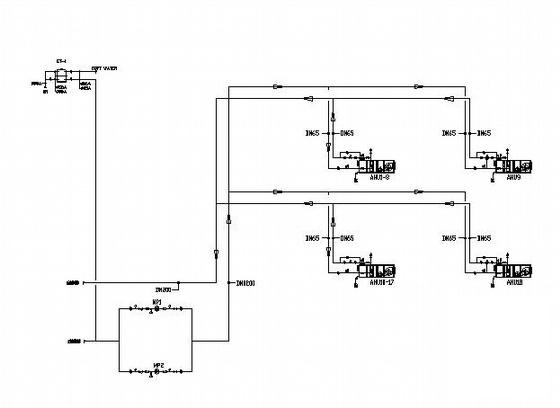

  • 空调工程设计图纸 - 2
    空调工程设计图纸 - 2

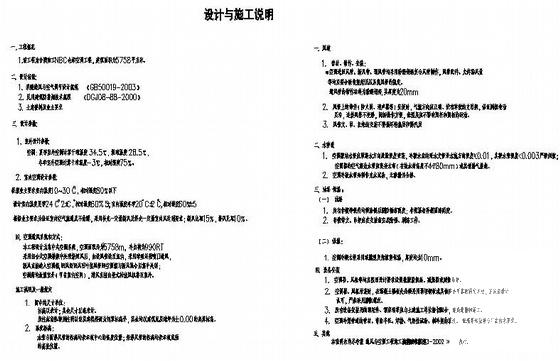

  • 空调工程设计图纸 - 3
    空调工程设计图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
