3层培训中心采暖及通风设计（建筑节能计算书）_CAD

附件详情

该项目建筑面积为2898.01平方米，系统热源来自院内锅炉房，采暖供回水温度为55~45°C低温热水，采暖系统定压由锅炉房统一考虑。采暖系统热负荷为90.57KW。

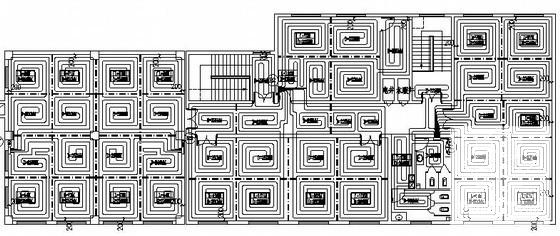

该项目采用集中供热，共用立管的独立系统。户内低温地面辐射形式进行供暖，利用室内地面做为供暖时的散热表面;该项目供暖形式为双管下供下回式系统。
其中地面绝热层采用模塑聚苯乙烯泡沫塑料板（EPS），规定如下：
①楼层之间楼板上的绝热层δ≥20mm;②与土壤或不供暖地下室相邻的楼板上的绝热层δ≥30mm;③与室外空气相邻的楼板上的绝热层δ≥40mm......

，图纸共10张。
