15层检验中心空调设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:科研
  • 建筑高度类型:高层建筑
  • 建筑地上层数:15层
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 空调系统:全空气系统
  • 全空气系统:变风量
  • 送风方式:散流器送风
  • 项目所在地:湖北

附件详情

  • 实验室通风系统设计总说明

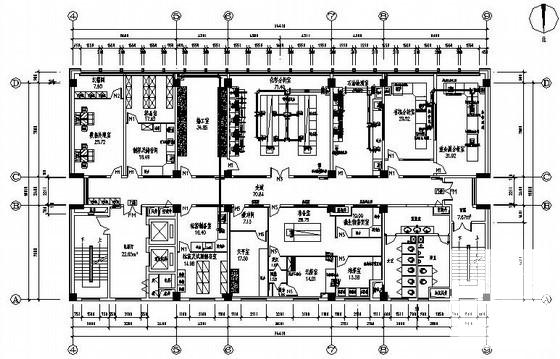

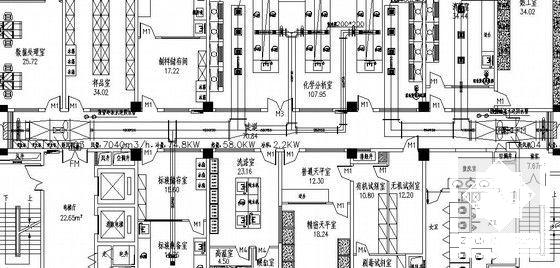

  • 九层实验室送风平面图
  • 九层实验室回风平面图
  • 九层实验室新风平面图
  • 恒温恒湿气流组织示意图

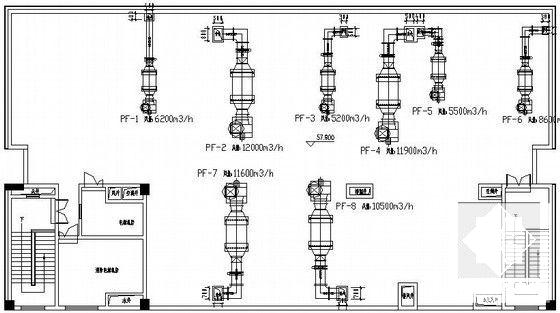

  • 屋顶设备布置平面图

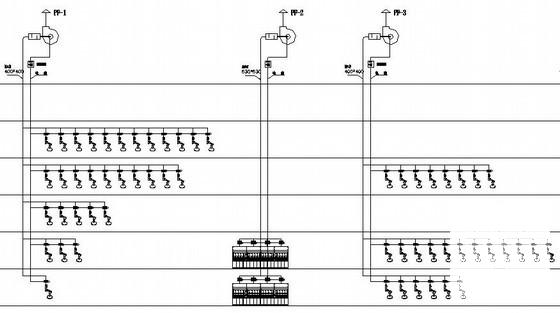

  • 实验室排风系统示意图

附件详情

本项目为一检验中心的实验楼空调项目,从9层到15层,空调系统采用VAV空调系统,另外有 通风防排烟 设计等。
实验室排风系统设计
实验室排风系统采用VAV设计,由变频器,管道压力传感器及VAV数字控制单元构成主管道的闭环系统,并与通风终端 (通风柜阀、室内排风阀) 组成联动按照预先设定的工作模式及风量关系表自动控制系统的运行。

,图纸共27张。







以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

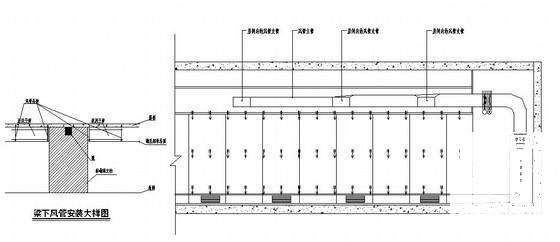

  • 空调设计图纸 - 1
    空调设计图纸 - 1
  • 空调设计图纸 - 2
    空调设计图纸 - 2
  • 空调设计图纸 - 3
    空调设计图纸 - 3
  • 空调设计图纸 - 4
    空调设计图纸 - 4
  • 空调设计图纸 - 5
    空调设计图纸 - 5
  • 空调设计图纸 - 6
    空调设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
