5层学校综合实验楼电气CAD施工图纸（计算书）

搜索更多资源
  • 建筑类别：教育
  • 建筑高度类型：多层建筑
  • 建筑设计面积：13139平方米
  • 建筑地上层数：5层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 负荷等级：二级,三级
  • 防雷等级：第二类
  • 接地方式：TN-C-S
  • 项目所在地：安徽
  • 强电设计：供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：综合布线系统,通信系统,有线电视和卫星接收系统,其它

该附件为安徽某学院综合实验楼 电气施工图 ，含防雷计算书、照明计算书、负荷计算书等。

概况：
本项目为安徽黄山某学院综合实验楼，属多层民用建筑。建筑高度21.7米，地上5层。建筑面积13139m。
该项目采用低压供电，~220/380V电源引自区域变电站10/0.4KV(附设在二教)。

设计范围：
照明空调；配电系统；动力配电；控制系统；
消防设施配电；应急照明；防雷接地系统
通信及综合布线系统；有线电视系统；安全防范系统；
多媒体教学扩声系统（预留）。

部分图纸摘录：
照明平面图
配电平面图
弱电平面图

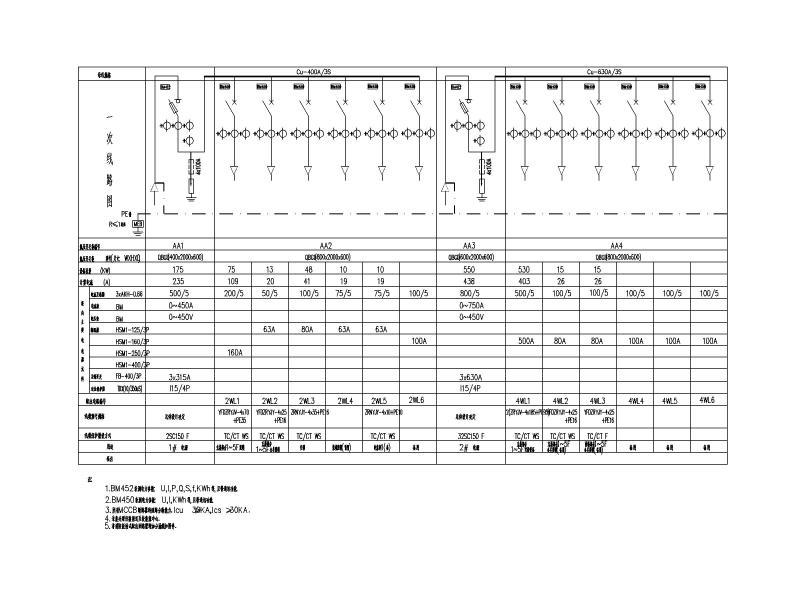

低压配电系统图

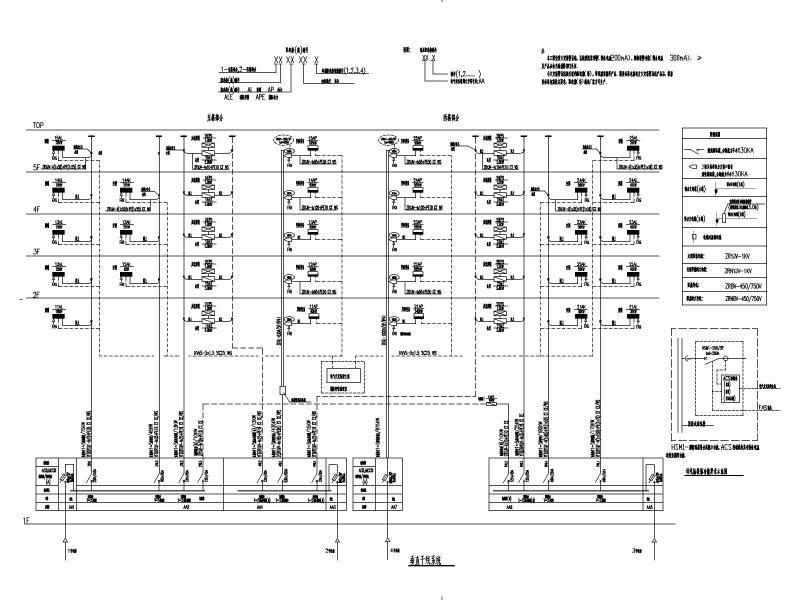

垂直干线系统图


通信及综合布线系统图，安全防范系统图



强电间布置平面及剖面详图

以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源

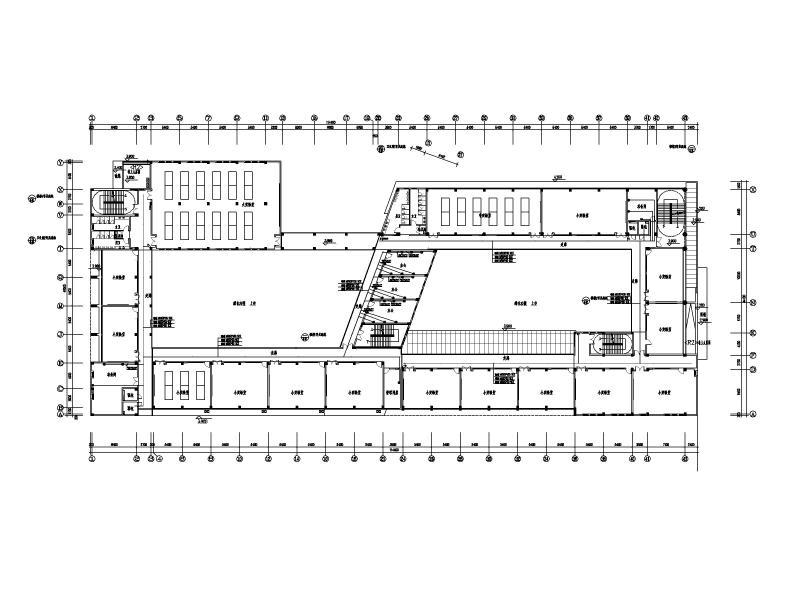

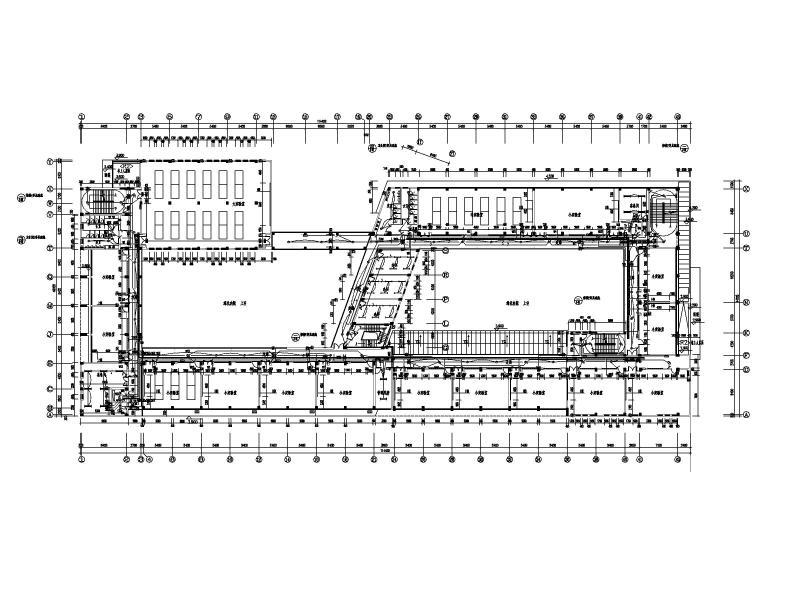

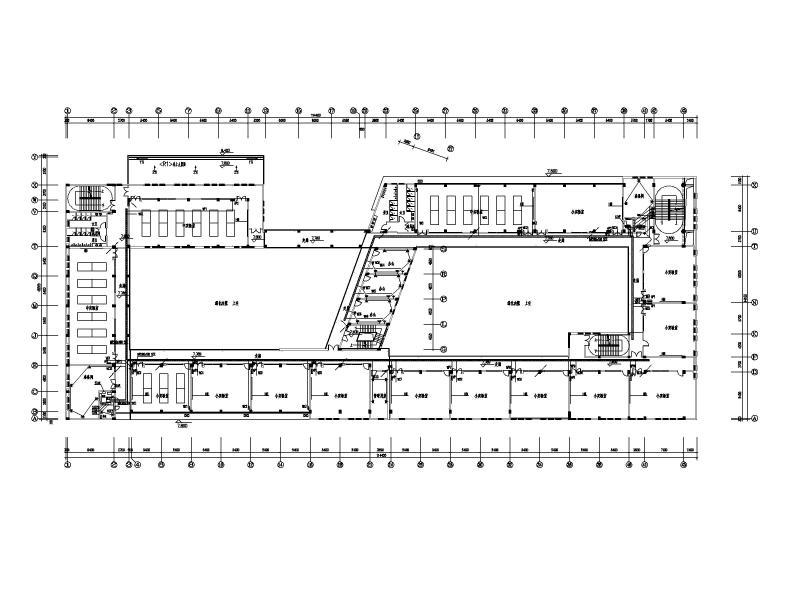

  • 学校电气施工图 - 1
    学校电气施工图 - 1
  • 学校电气施工图 - 2
    学校电气施工图 - 2
  • 学校电气施工图 - 3
    学校电气施工图 - 3
  • 学校电气施工图 - 4
    学校电气施工图 - 4
  • 学校电气施工图 - 5
    学校电气施工图 - 5
  • 学校电气施工图 - 6
    学校电气施工图 - 6
  • 学校电气施工图 - 7
    学校电气施工图 - 7
以上是部分截图，请下载附件后查看完整高清内容
