金石滩旅游度假3层别墅结构施工方案图纸CAD

搜索更多资源
  • 建筑类别：别墅,酒店
  • 建筑高度类型：多层建筑
  • 建筑地上层数：31层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 基础形式 ：条形基础,独立基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：7度抗震
该资料为大连金石滩旅游度假三层别墅 结构施工图 。
地上3层，地下1层，屋面为坡屋顶。
图纸说明详细，结构图纸完整，各个节点大样清晰。

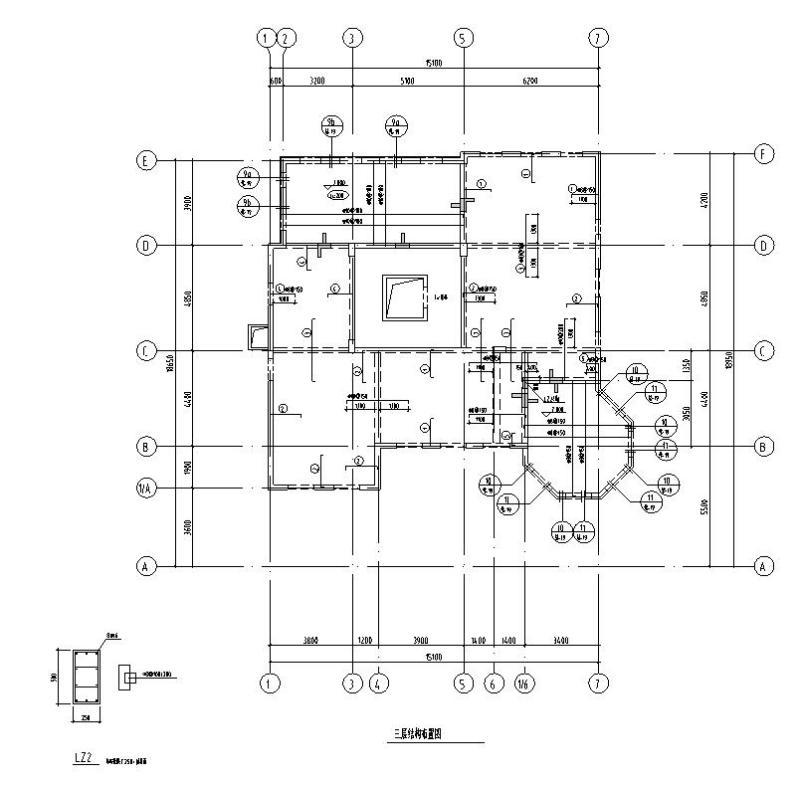

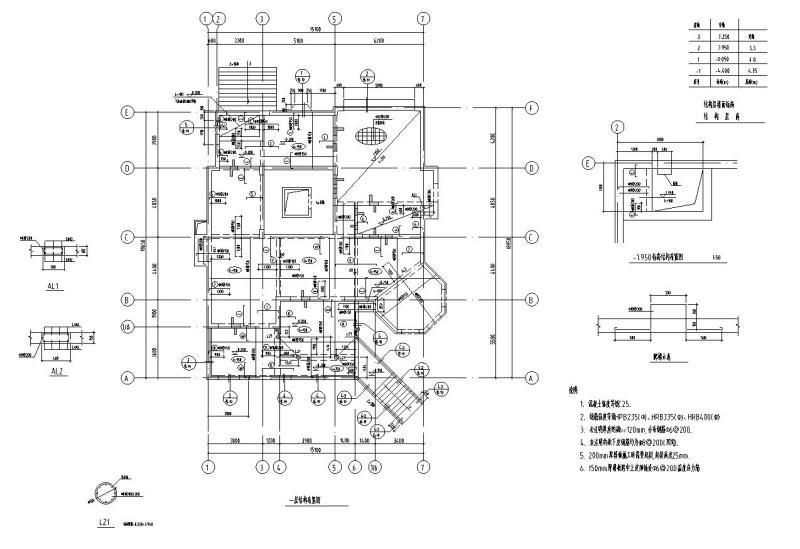

结构布置图
结构布置图2

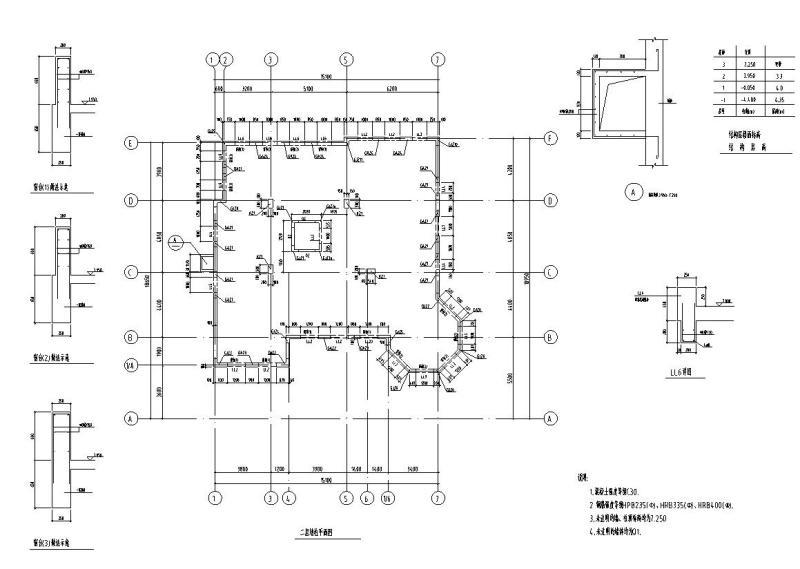

结构墙柱布置图

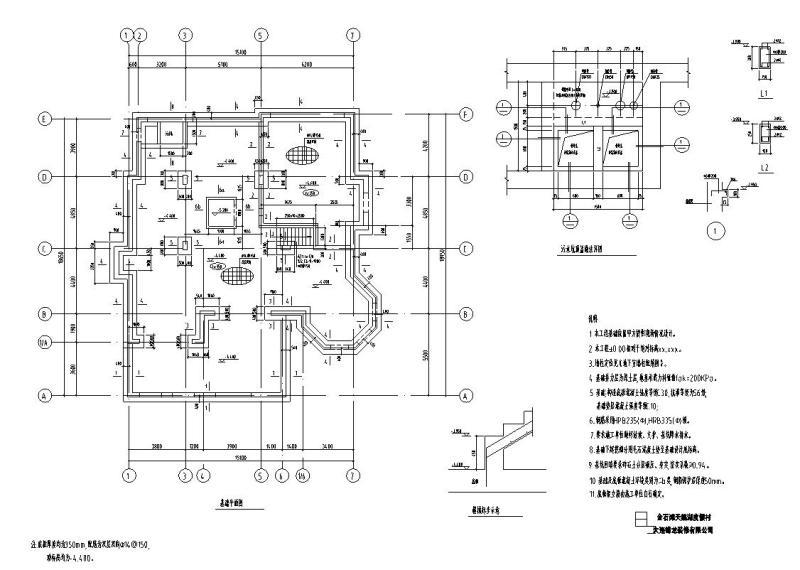

结构基础布置图

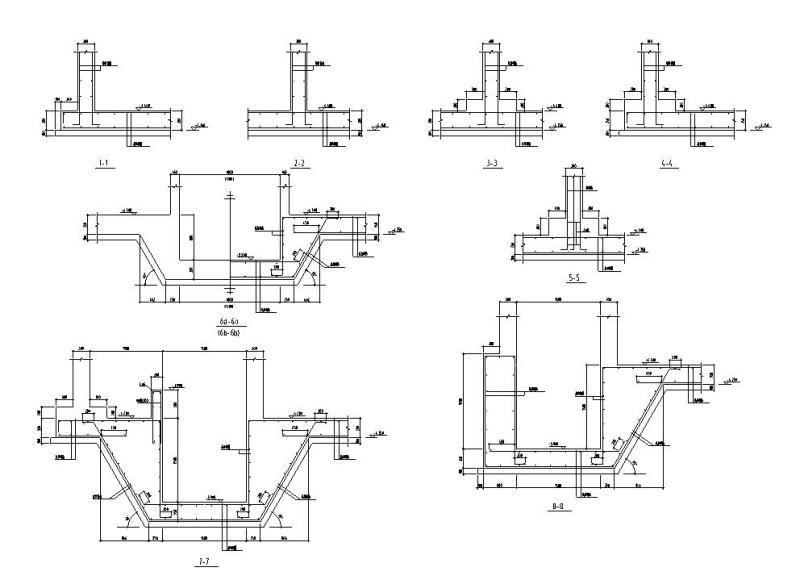

结构基础大样
楼梯布置图
节点大样

以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
  • 别墅结构施工图纸 - 1
    别墅结构施工图纸 - 1
  • 别墅结构施工图纸 - 2
    别墅结构施工图纸 - 2
  • 别墅结构施工图纸 - 3
    别墅结构施工图纸 - 3
  • 别墅结构施工图纸 - 4
    别墅结构施工图纸 - 4
  • 别墅结构施工图纸 - 5
    别墅结构施工图纸 - 5
  • 别墅结构施工图纸 - 6
    别墅结构施工图纸 - 6
  • 别墅结构施工图纸 - 7
    别墅结构施工图纸 - 7
以上是部分截图，请下载附件后查看完整高清内容
