4层钢框架带支撑厂房结构施工方案大样图CAD

搜索更多资源
  • 建筑类别：工业建筑
  • 厂房建筑高度类型：多层厂房
  • 建筑地上层数：4层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢结构
  • 钢结构：门式刚架,其他结构
  • 基础形式 ：桩基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：7度抗震
该资料为四层钢框架带支撑厂房 结构施工图 。
项目为钢框架带钢支撑结构，屋顶为门刚结构。
全套 结构施工图 完整，结构剖面图，结构立面屋面檩条拉条图完整，节点大样图完整。具有一定的参考意义。

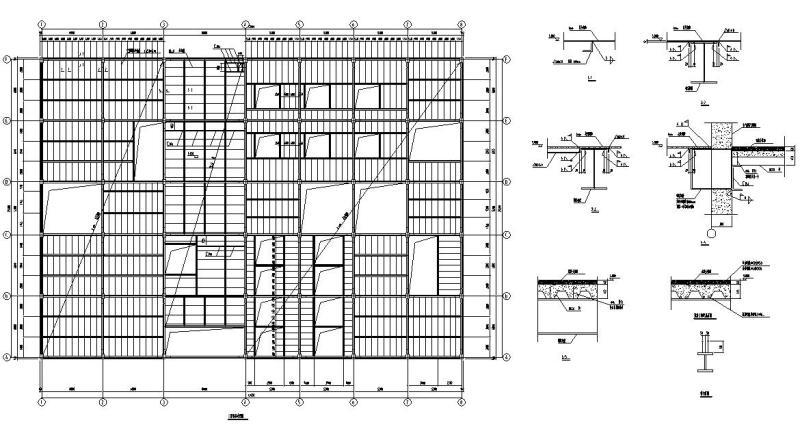

结构平面图

结构布置图

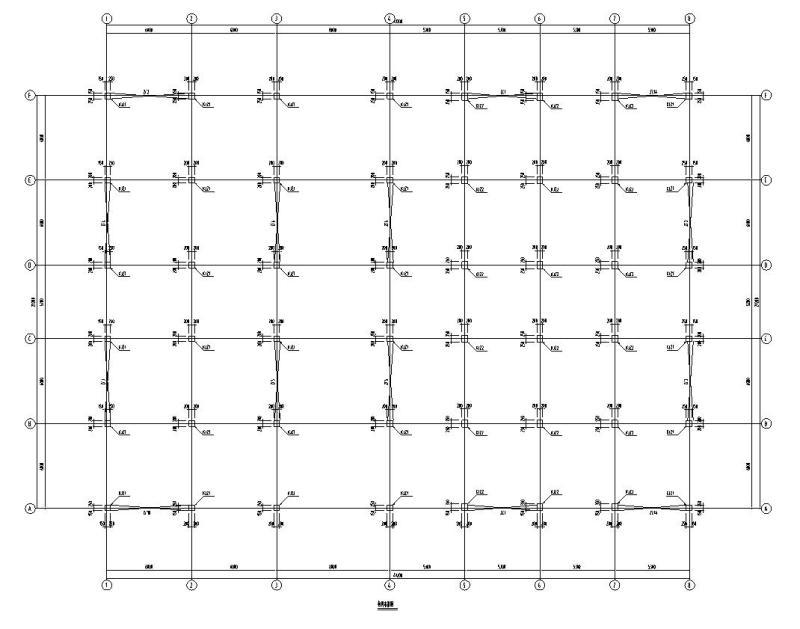

结构柱布置图

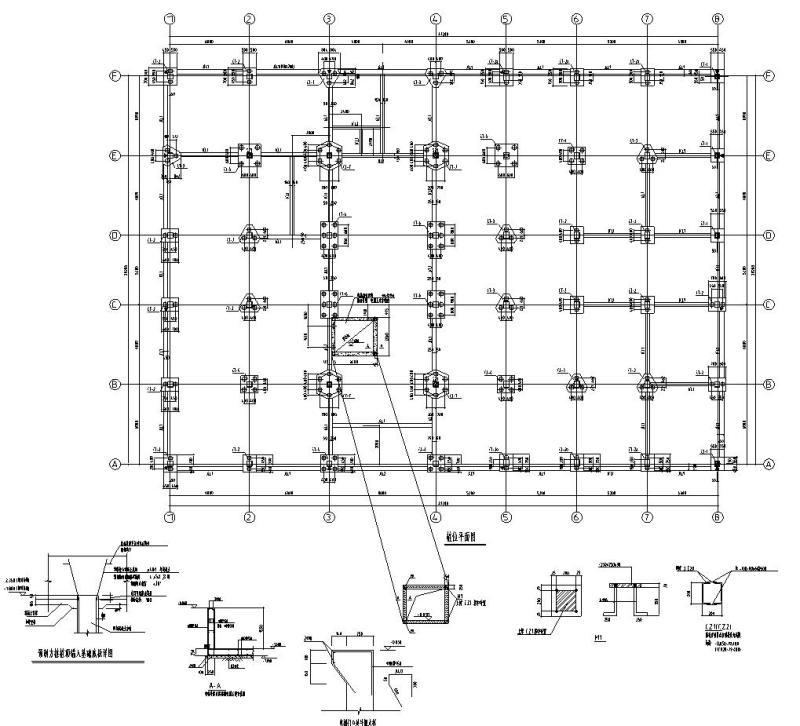

基础布置图

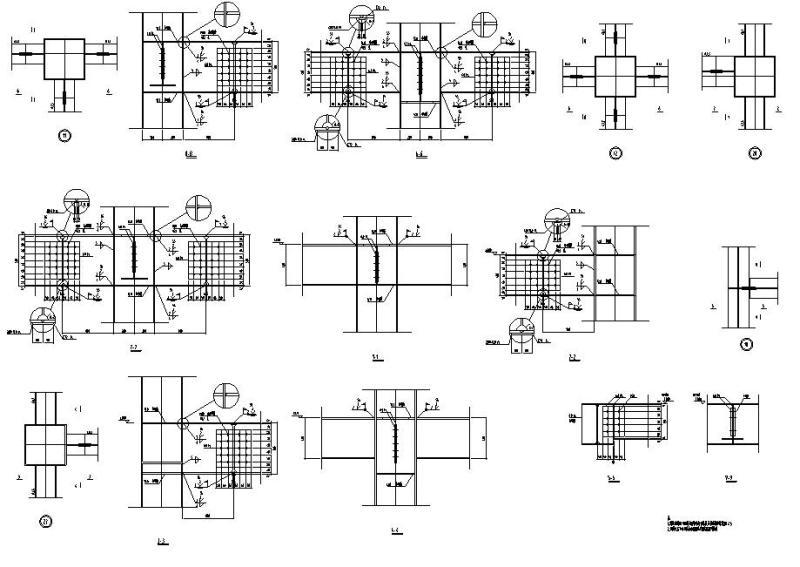

节点大样图

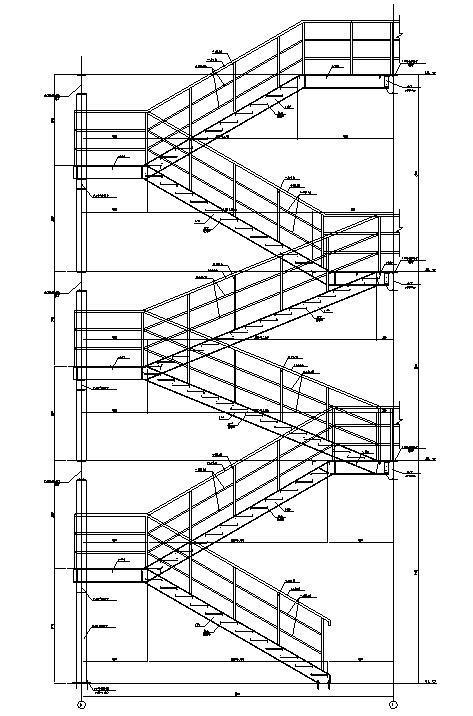

楼梯布置图

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
  • 框架厂房施工方案 - 1
    框架厂房施工方案 - 1
  • 框架厂房施工方案 - 2
    框架厂房施工方案 - 2
  • 框架厂房施工方案 - 3
    框架厂房施工方案 - 3
  • 框架厂房施工方案 - 4
    框架厂房施工方案 - 4
  • 框架厂房施工方案 - 5
    框架厂房施工方案 - 5
以上是部分截图，请下载附件后查看完整高清内容
