健康中心建筑节点详大样图（CAD）
该附件是
某健康中心建筑
节点详图
（CAD）
，
共图纸3张。
包含的内容有屋顶天窗节点详图、室外防护栏杆剖面详图、连廊剖面大样图、室内防护栏杆剖面详图、残疾人坡道详图、预埋件详图、出屋面管井（风井）详图、室外台阶详图、屋面泛水做法、屋面雨水斗、管道出屋面 、通气管出屋面 、分仓缝、屋面上人检修孔、卫生间及淋浴间防水 、集水井剖面详图、截水沟剖面详图、踏步详图、钢爬梯详图...
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。

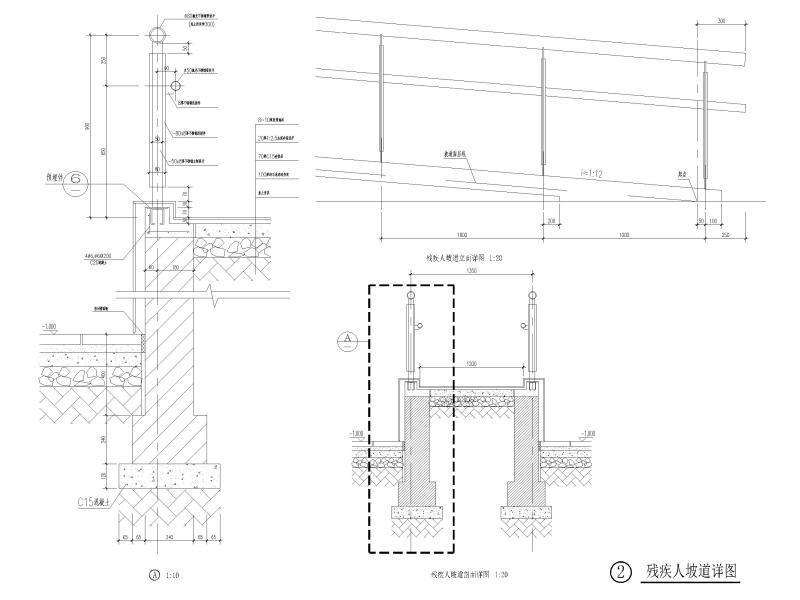

残疾人坡道详图

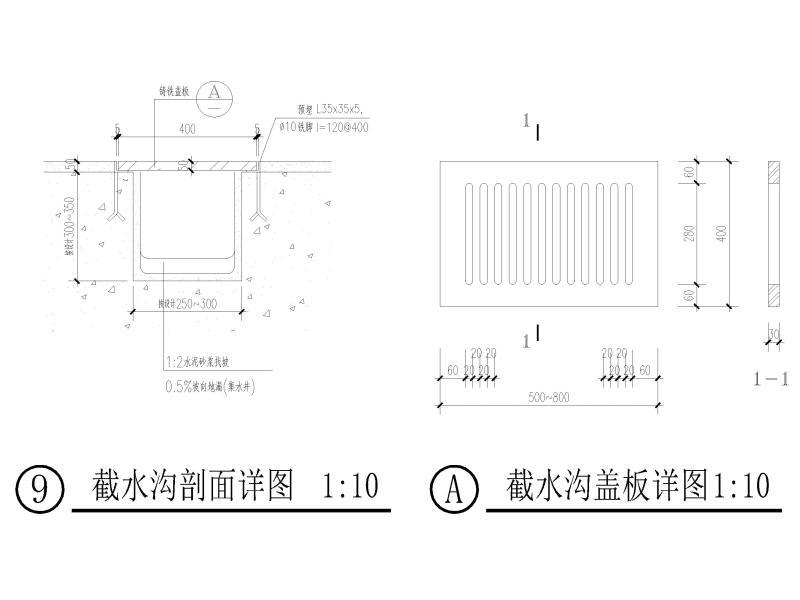

截水沟剖面详图

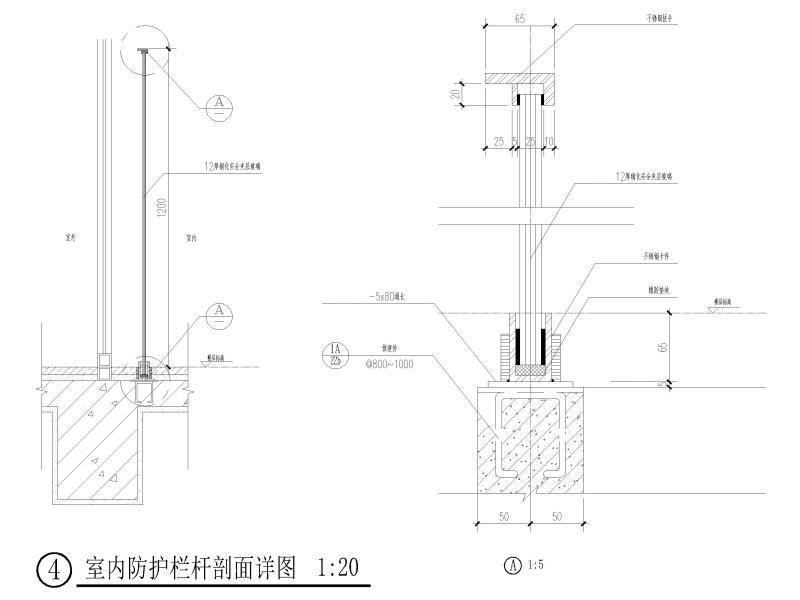

室内防护栏杆剖面详图

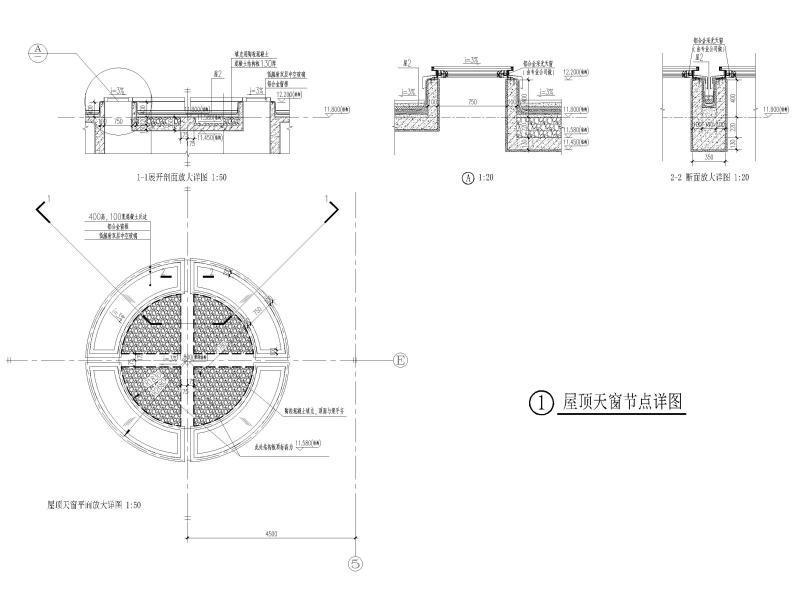

屋顶天窗节点详图

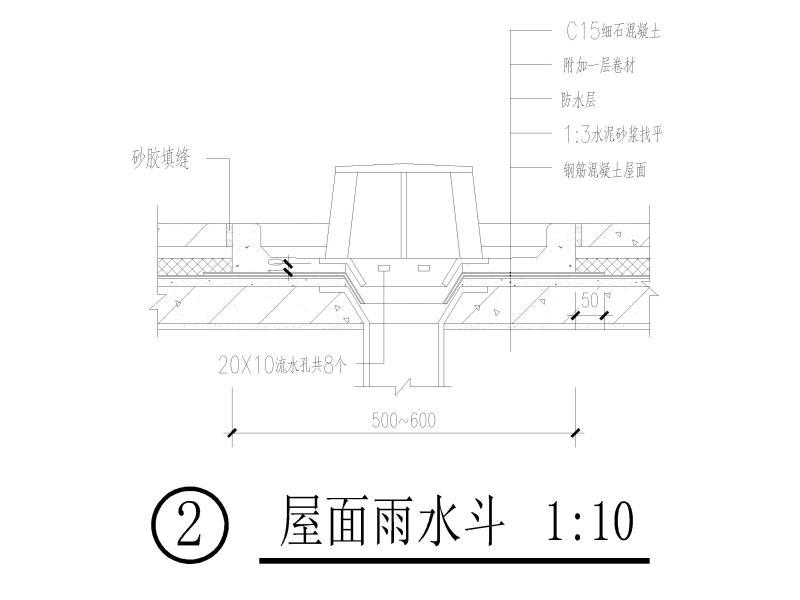

屋面雨水斗
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
建筑节点大样图 - 1 -
建筑节点大样图 - 2 -
建筑节点大样图 - 3 -
建筑节点大样图 - 4 -
建筑节点大样图 - 5
以上是部分截图，请下载附件后查看完整高清内容
