4层框架结构矩形厂房结构施工CAD图纸2018
-
建筑类别：工业建筑
-
建筑高度类型：多层建筑
-
建筑地上层数：4层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.30kN/平方米
-
参考图纸：17张
-
设计年代：近代
该附件是
4层框架结构矩形厂房
结构施工图
2018
，
概述：厂房长约75.6米，宽约50.4米。
附件内含：结构设计总说明、基础结构布置图、地梁结构布置图、柱结构布置图、梁结构布置图、板钢筋布置图、楼梯详图等，dwg格式，共计结构图纸17张。

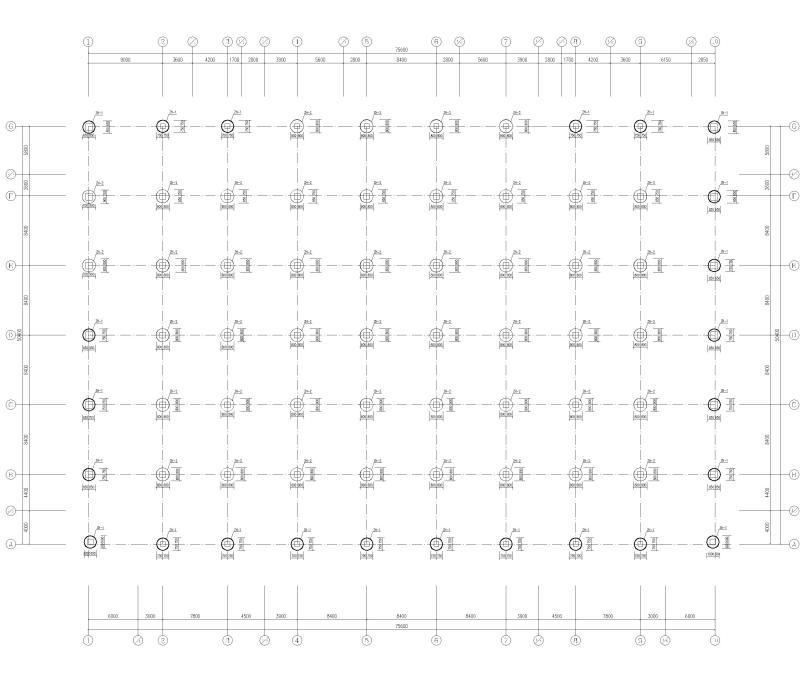

基础结构布置图

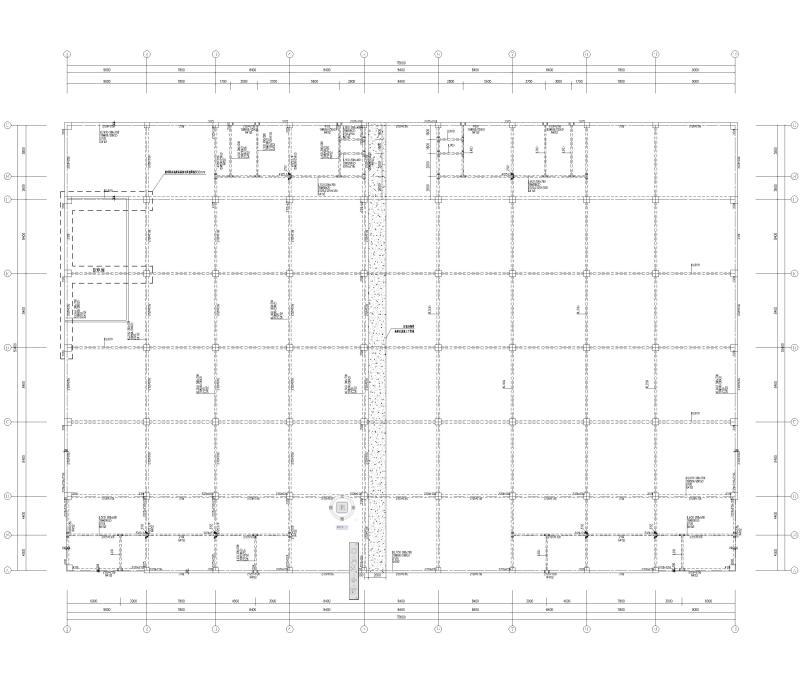

地梁结构布置图

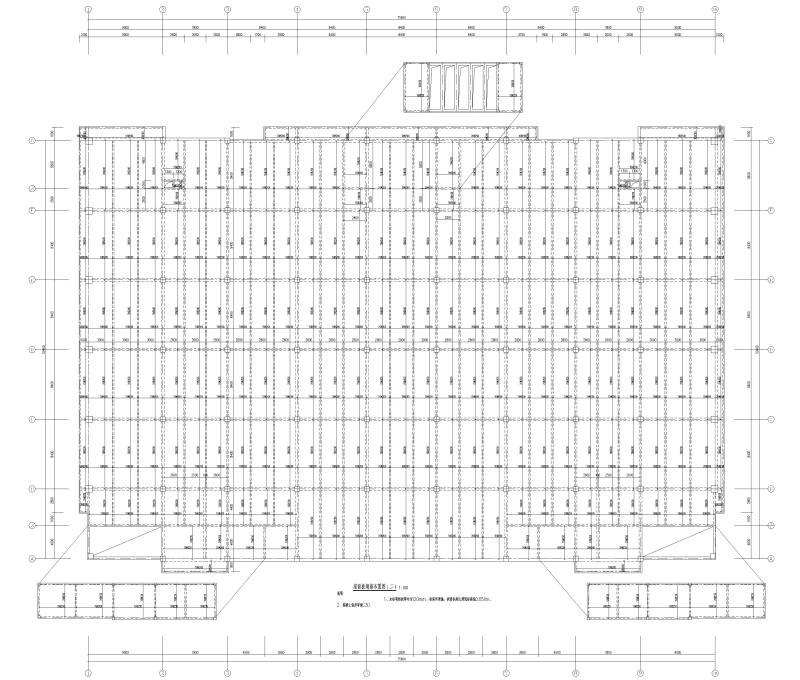

屋面板钢筋布置图

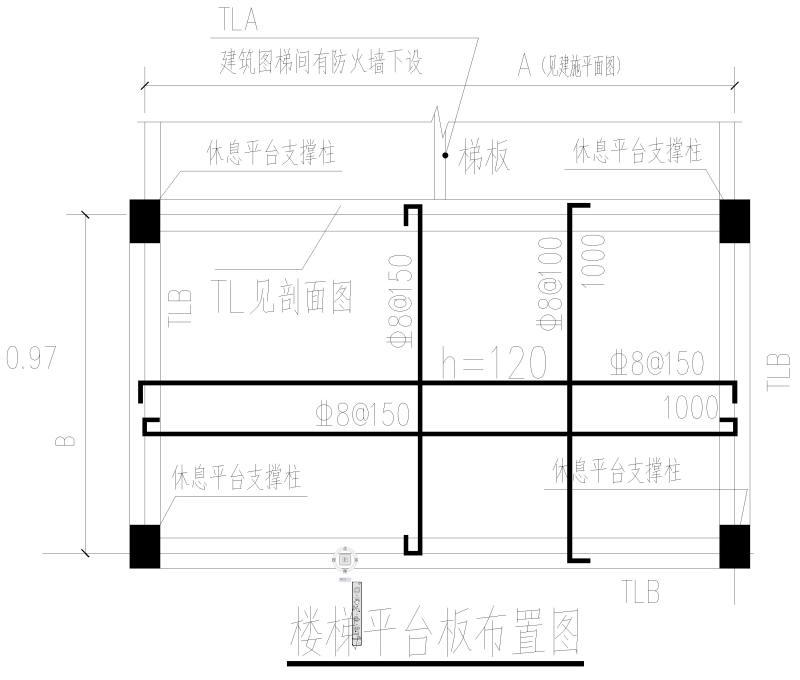

楼梯承台板布置图

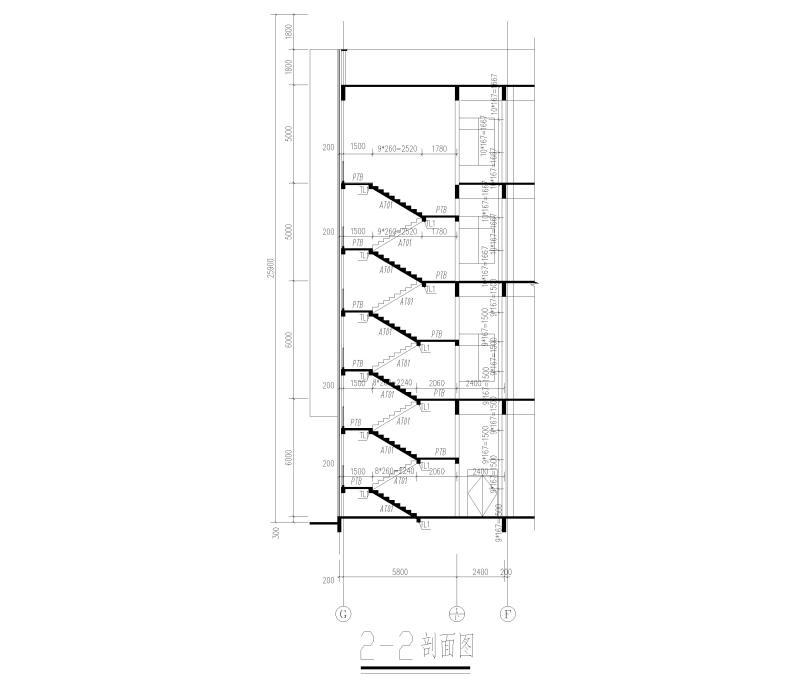

楼梯剖面图
地下室外墙加强带详图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构厂房图纸 - 1 -
框架结构厂房图纸 - 2 -
框架结构厂房图纸 - 3 -
框架结构厂房图纸 - 4 -
框架结构厂房图纸 - 5 -
框架结构厂房图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-13
- 评论次数：0
- 浏览次数：0
- 文件大小：4.31 MB
- 收藏次数：0
-
文件名称：
附件-996088908550790805.dwg
框架结构厂房图纸下载
