2层加油站及服务楼电气施工CAD图纸

该附件为贵州某加油站 电气施工图 。

概况：

该项目为贵州省某县农商旅互联综合体建设项目的加油站。综合服务楼地上二层，为多层公共建筑，加油区为单层建筑。建筑高度为站房7.8m，加油站9.2m。建筑面积为综合服务楼：482.9m；加油区顶棚建筑设计面积：710.0m；结构类型为框架结构、网架结构；耐火等级为一级。

设计范围：

1）动力配电系统。

2）照明配电系统。

3）防雷、接地系统。

部分图纸摘录：

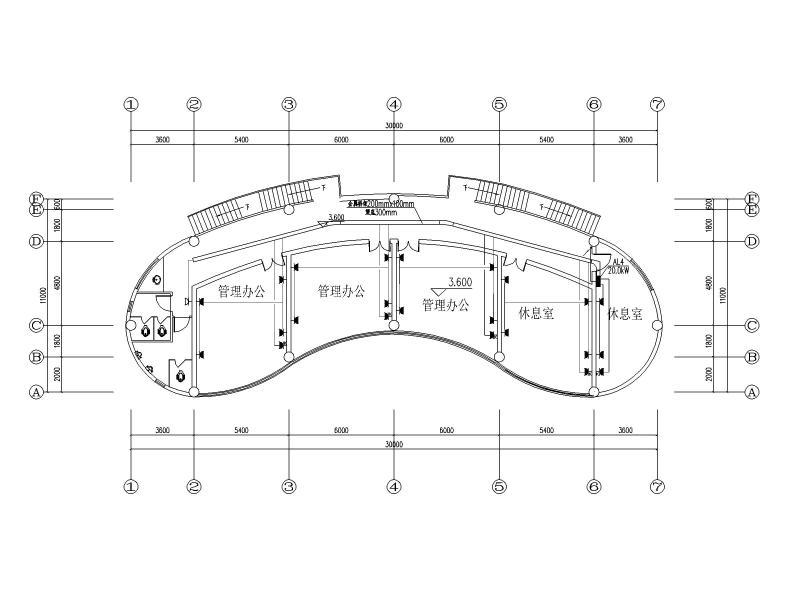

照明平面图

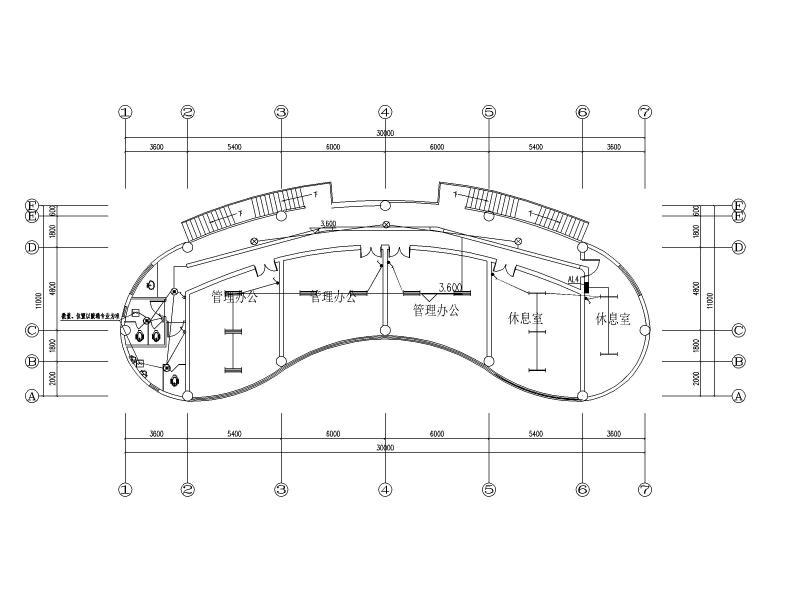

电力平面图

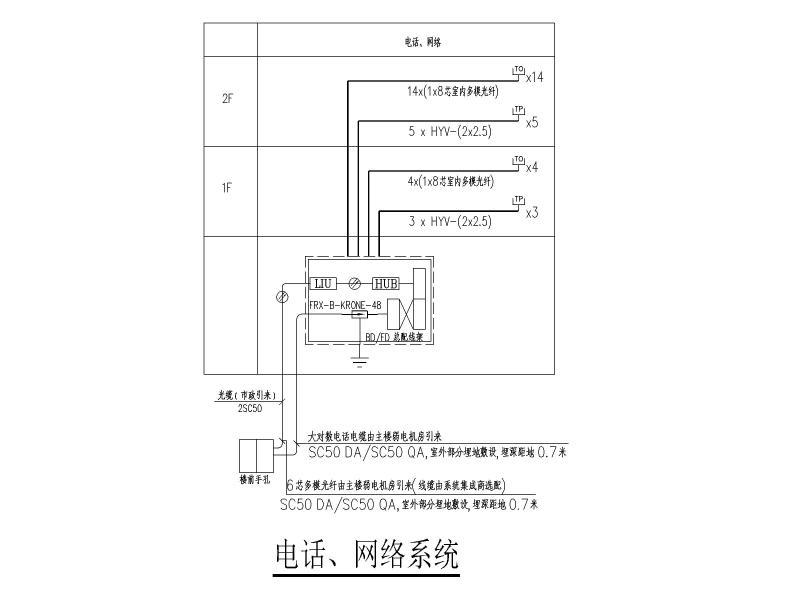

电话网络系统图

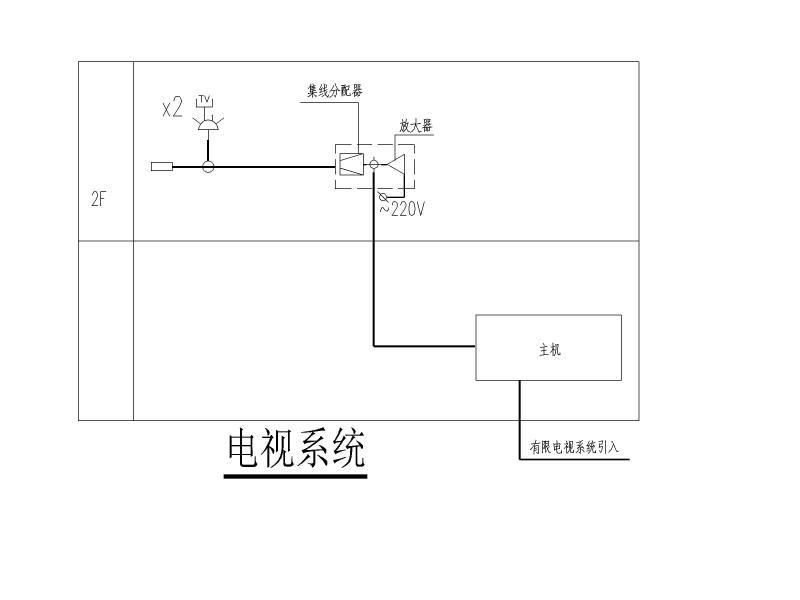

电视系统图

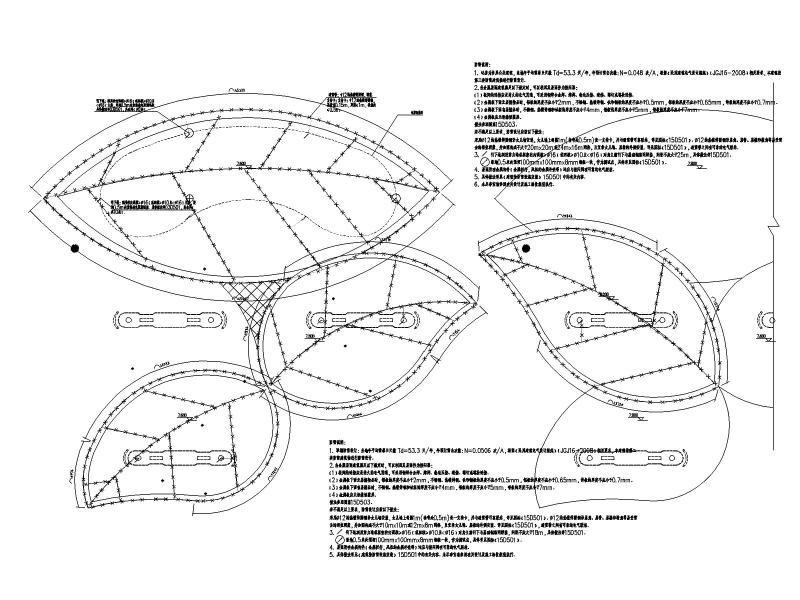

防雷平面图

接地平面图，等电位做法
