9888平米8层经济合作社厂区电气施工CAD图纸
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：9888.2平方米
- 地上层数：8层
- 图纸设计深度：施工图
- 参考图纸：21张
- 设计年代：近代
- 地下室用途：人防
- 节点大样：人防
- 防雷等级：第三类
- 接地方式：TN-S
- 项目所在地：浙江
- 强电 设计：电气照明,建筑物防雷,接地安全,其它
- 弱电设计： 火灾自动报警系统 ,其它
附件详情
- 电气设计 施工总说明

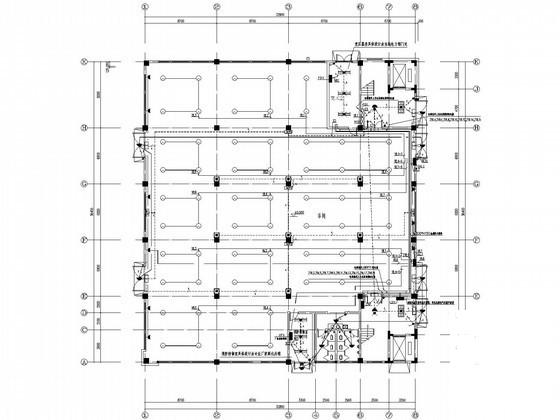

- 一层配电平面图
- 二~八层配电平面图
- 屋顶配电平面图
- 配电系统图
- 一层消防报警平面图
- 二~八层消防报警平面图
- 屋顶消防报警平面图
- 消防报警系统图
- 主要设备材料表
- 屋面避雷平面图
- 基础接地平面图
- 动力配电平面图
- 照明配电平面图
- 配电系统图
- 主要设备材料表
- 浪涌保护参数表
附件详情
本项目总建筑面积为9888.2m2，建筑高度31.96m（室内地面至平屋面板面计算），地上八层。设计范围：照明及动力配电；防雷及接地，消防报警。
4月，图纸共21张。

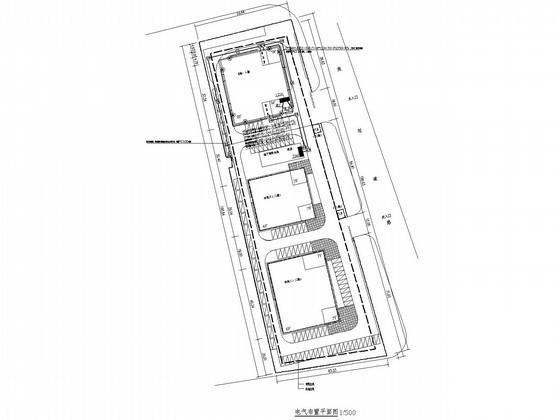

电气布置平面图

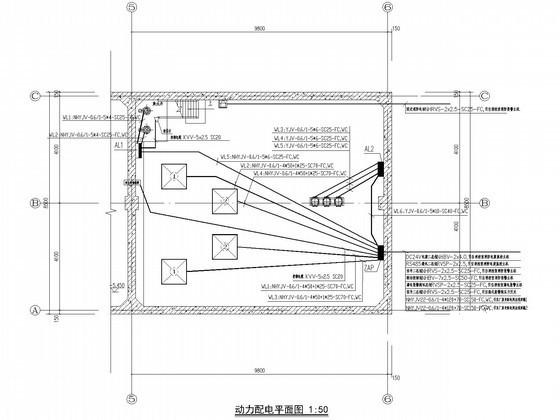

动力配电平面图

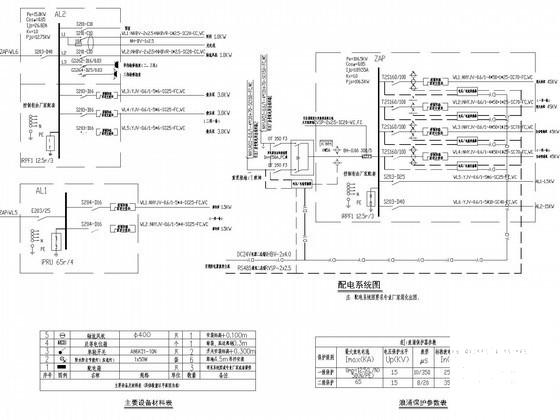

配电系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-27
- 评论次数：0
- 浏览次数：0
- 文件大小：1.43 MB
- 收藏次数：0
-
文件名称：
附件-995856078859779806595.rar
