集约型管廊防水做法2018（CAD）

搜索更多资源
该附件是 集约型管廊防水做法（CAD） ，出图时间是3月，共图纸1张。
内容包含：施工缝防水构造、集水井平面大样、管廊集水井剖面图、穿墙群管防水构造、套管式穿墙管防水构造 、留孔后浇法穿墙管节点大样图、地下室底板防水大样、砖砌踏步大样、集约型管廊侧墙变形缝、管廊底板变形缝、管廊顶板变形缝、管廊地下防水做法......
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。

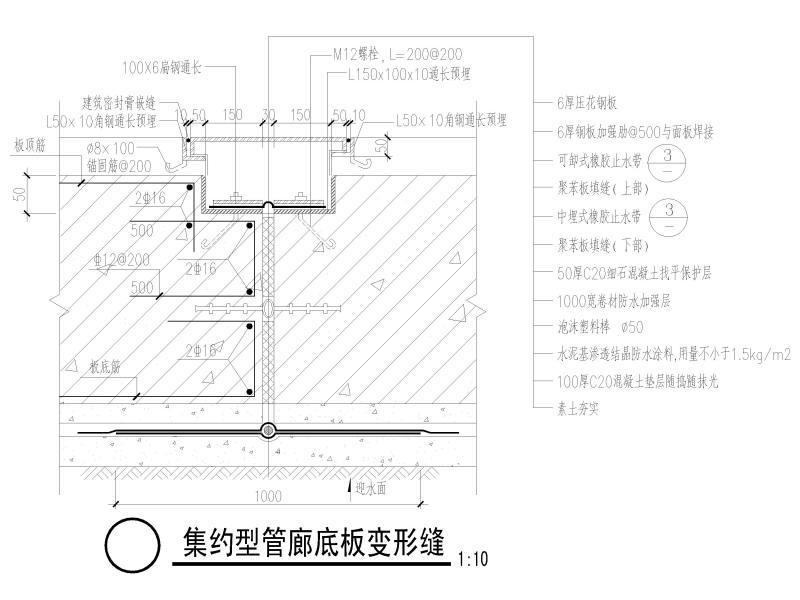

集约型管廊底板变形缝

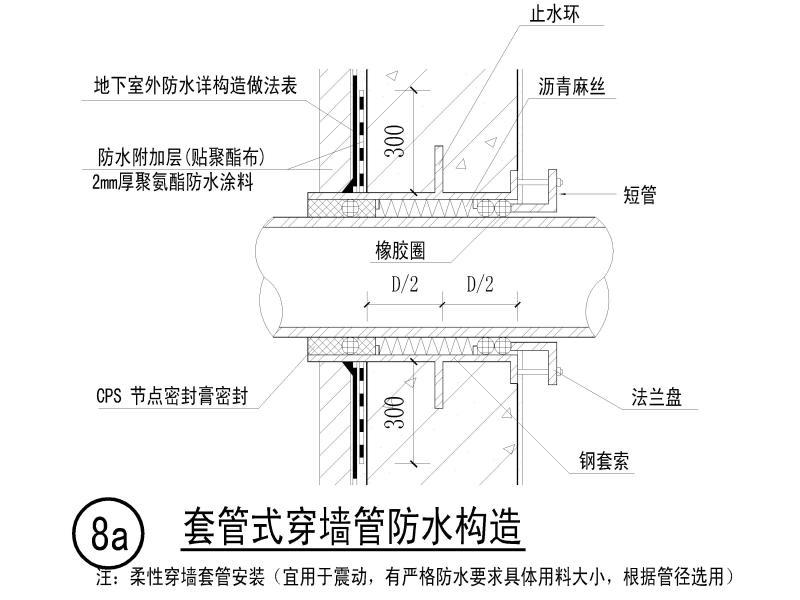

套管式穿墙管防水构造
砖砌踏步大样
集水井平面大样

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
  • 集约型管廊防水做法2018（CAD） - 1
    第 1 张图
  • 集约型管廊防水做法2018（CAD） - 2
    第 2 张图
  • 集约型管廊防水做法2018（CAD） - 3
    第 3 张图
  • 集约型管廊防水做法2018（CAD） - 4
    第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
