23层住宅楼电气施工CAD图纸

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：高层建筑
建筑设计结构形式：其他结构
建筑设计面积：11362.28平方米
建筑地上层数：23层
建筑地下层数：1层
图纸设计深度：施工图
图纸设计格式：CAD2000
地下室用途：车库
负荷等级：一级,三级
防雷等级：第二类
接地方式：TN-C-S
项目所在地：江苏
强电设计：供配电系统,建筑物防雷,接地安全,其它
弱电设计：综合布线系统,有线电视和卫星接收系统,其它

该附件为江苏常州住宅楼电气施工图。

概况：

该项目为江苏常州住宅小区（A）A1#楼。地下一层，层高3.2米，为非机动车库，一层~二十三层为住宅，层高均为2.9米。除一层楼板板厚为160厘米、公共部位为140厘米，其他均为120厘米。建筑主体高度64.1米，总建筑面积为11362.28平方米。该项目为一类高层住宅。建筑设计结构形式为框架剪力墙结构，现浇混凝土楼板。

设计范围：

220/380V配电系统；照明、插座系统；建筑物防雷、接地系统；

有线电视系统；综合布线系统；对讲系统；消防联动系统。

部分图纸摘录：

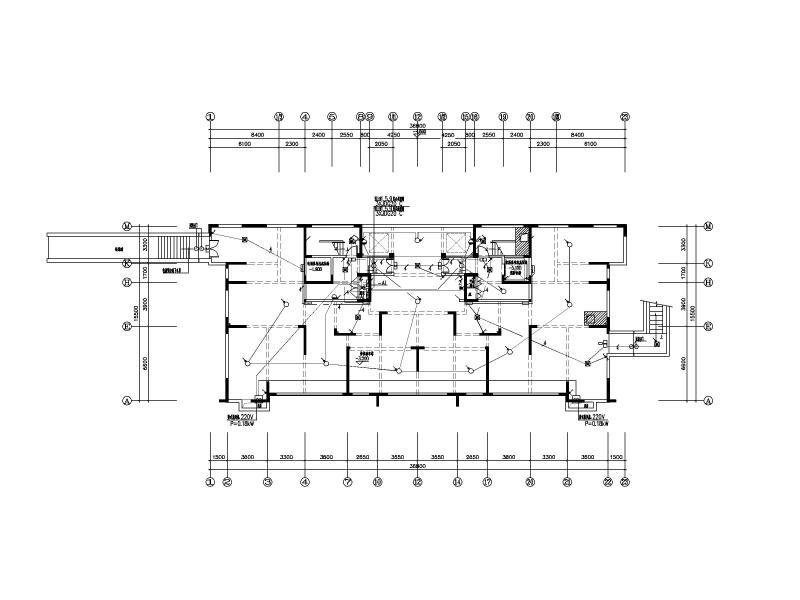

照明平面图

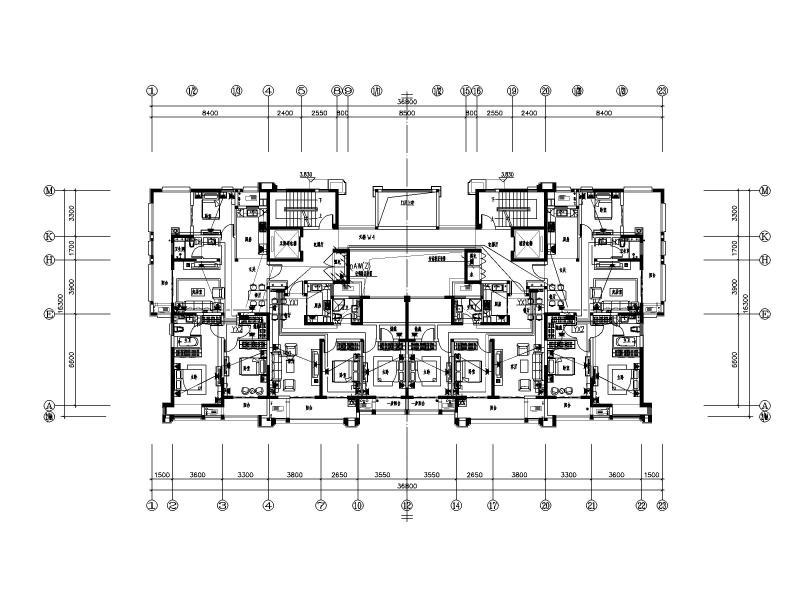

配电平面图

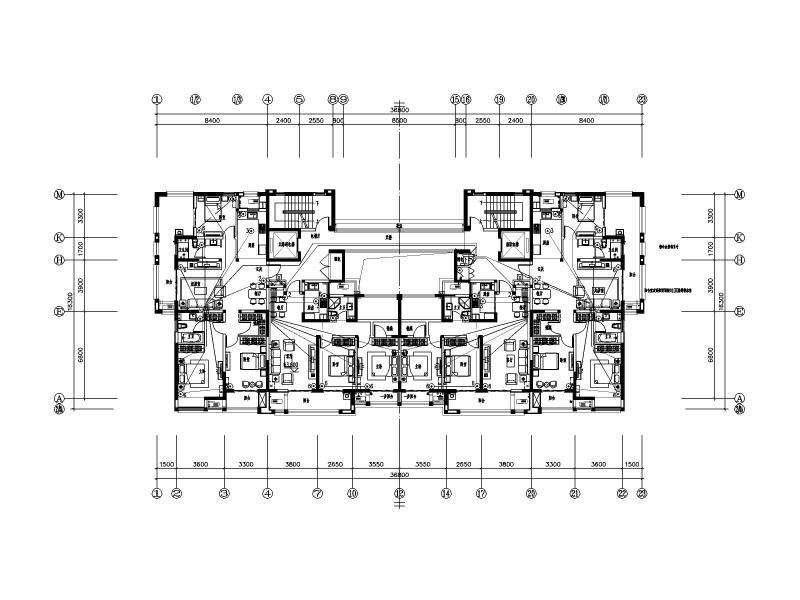

弱电平面图

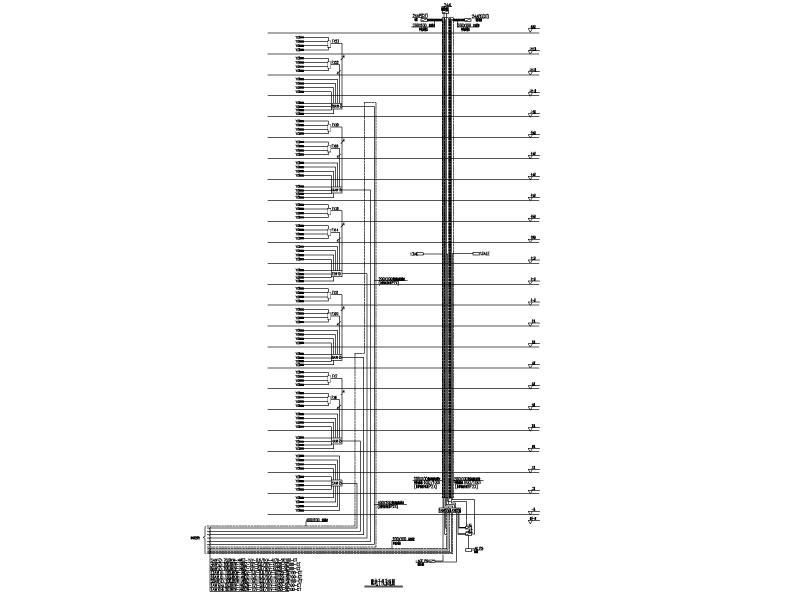

配电干线系统图

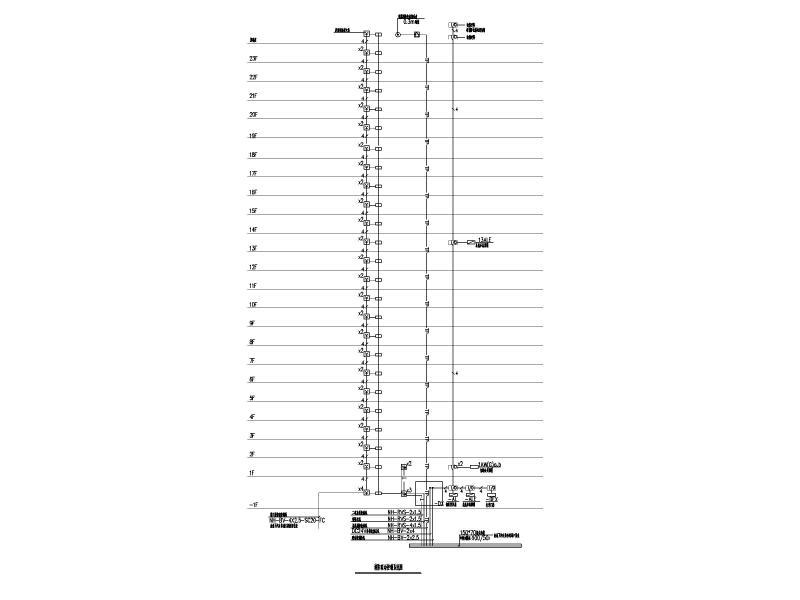

消防联动控制系统图

弱电系统图

应急照明控制接线图

图纸内容全览
