9层党校综合楼消防及弱电专项CAD施工图纸

该附件为宁夏银川党校综合楼消防及弱电专项施工图。

概况：

本项目为宁夏银川党校迁建一期工程1#综合楼。本建筑地上9层、地下一层（-1~8层层高为4.5m，9层层高均为5.0m）。其中：地上9层为综合楼，地下1层为汽车库和设备用房。1#综合楼建筑主体高度42.5米，总建筑面积为26667.07平方米（地上建筑面积为21981.74平方米，地下建筑面积为4685.33平方米）。建筑耐火等级为一级；建筑分类为一类高层公共建筑；汽车库建筑分类为中型(99辆，含2个无障碍车位)，汽车库防火分类为Ⅲ类，结构类型为框架结构。

设计范围：

火灾报警系统；防火门监控系统；消防电源监控系统；

漏电火灾报警系统；防火门监控安装；综合布线系统；

公共广播系统；高清视频监控系统；计算机网络系统；

多媒体信息发布系统；电视系统；车库管理系统及布线。

部分图纸摘录：

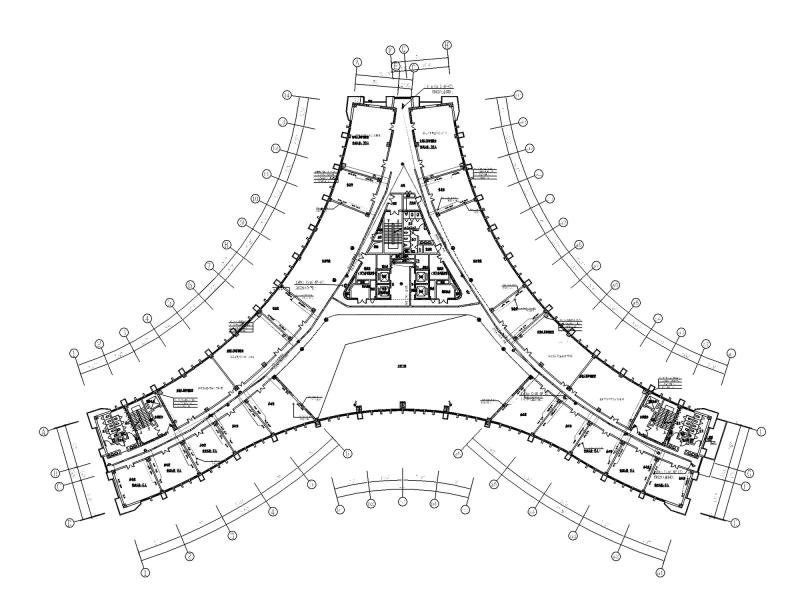

弱电平面图

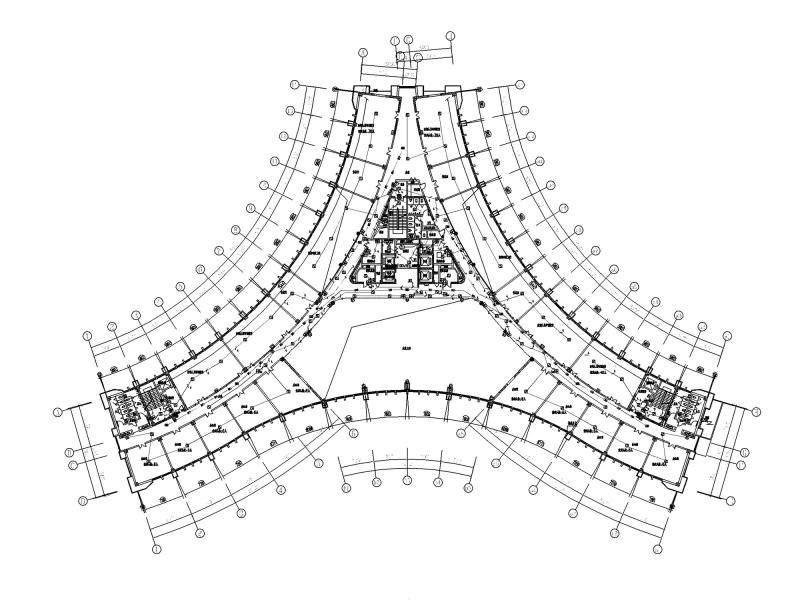

消防平面图

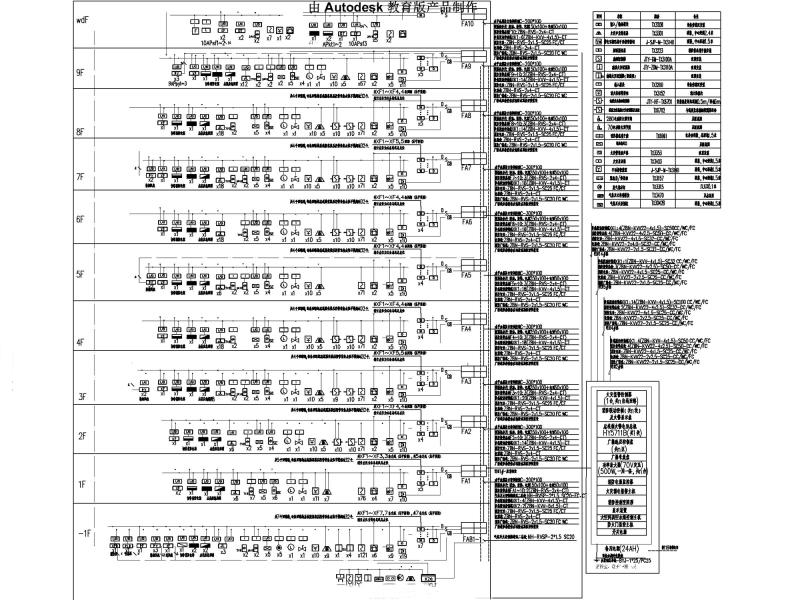

火灾报警系统图

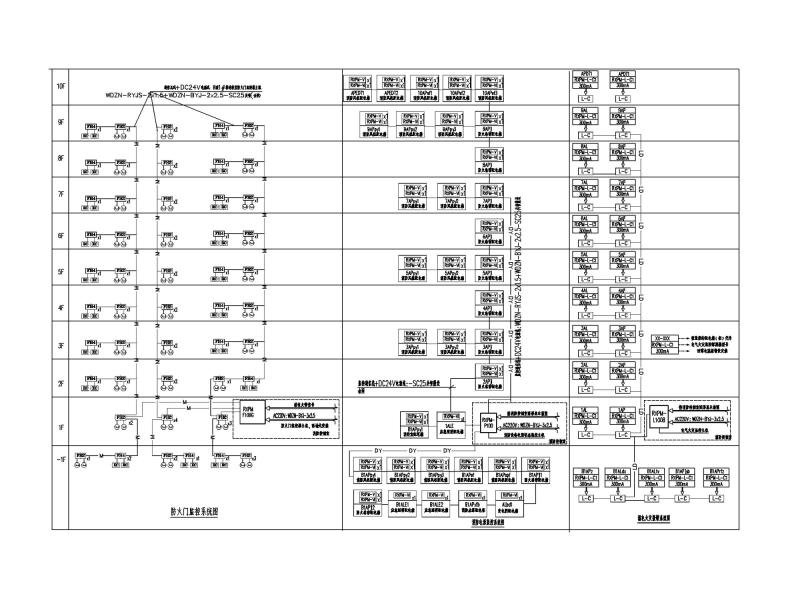

防火门监控系统图 消防电源监控系统图 漏电火灾报警系统图

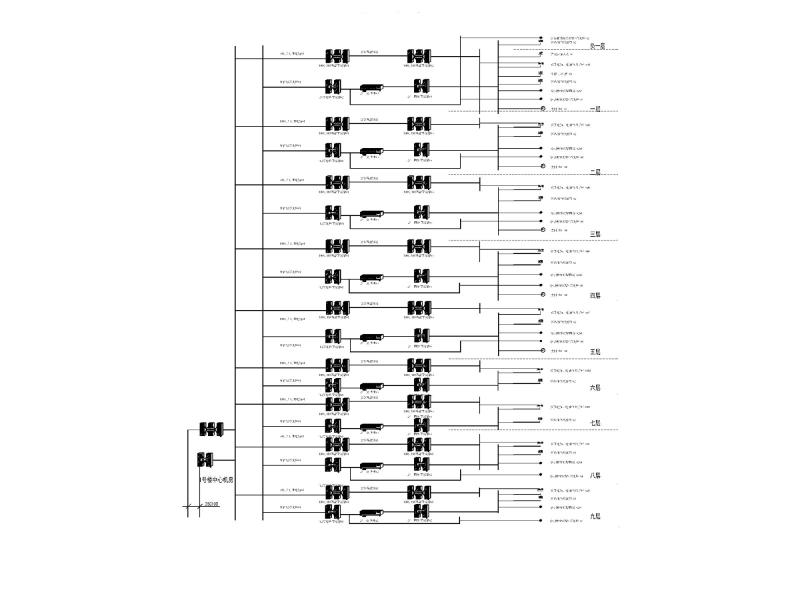

综合布线系统图

计算机网络系统图

多媒体信息发布系统图

广播系统图

车库管理系统及布线

防火门监控安装图
