单层坡屋顶园林建筑混凝土结构施工方案图纸CAD

搜索更多资源
  • 建筑类别：文化
  • 建筑高度类型：多层建筑
  • 建筑地上层数：2层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 基础形式 ：条形基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：7度抗震
该资料为单层坡屋顶园林建筑混凝土 结构施工图 。
图纸说明详细，结构图纸完整，各个节点大样清晰。
屋面为坡屋顶，建筑做法节点清晰，结构节点完整，采用圆柱布置。

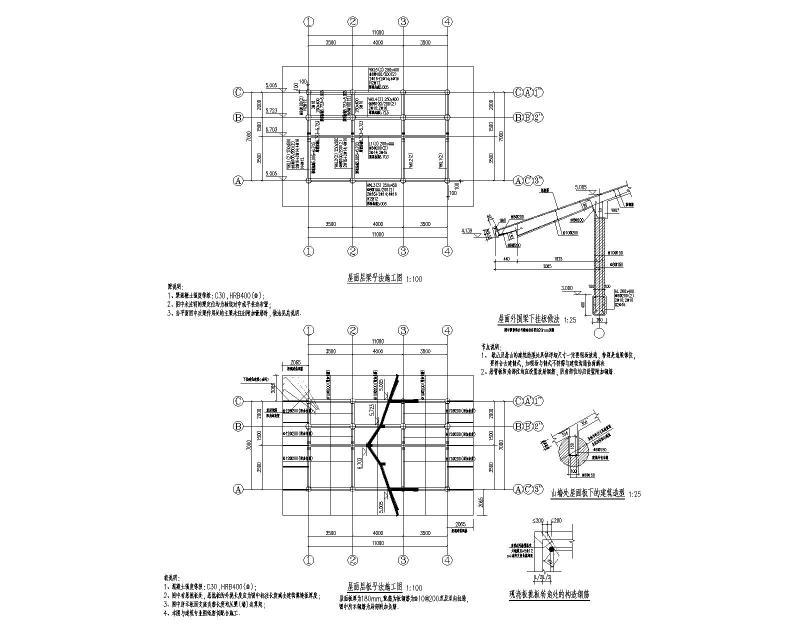

屋面结构布置图

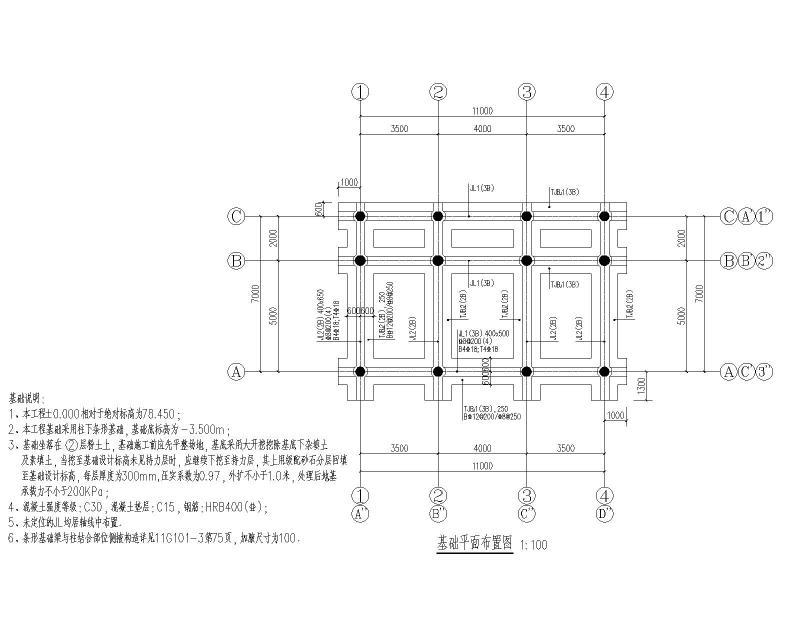

基础平面布置图

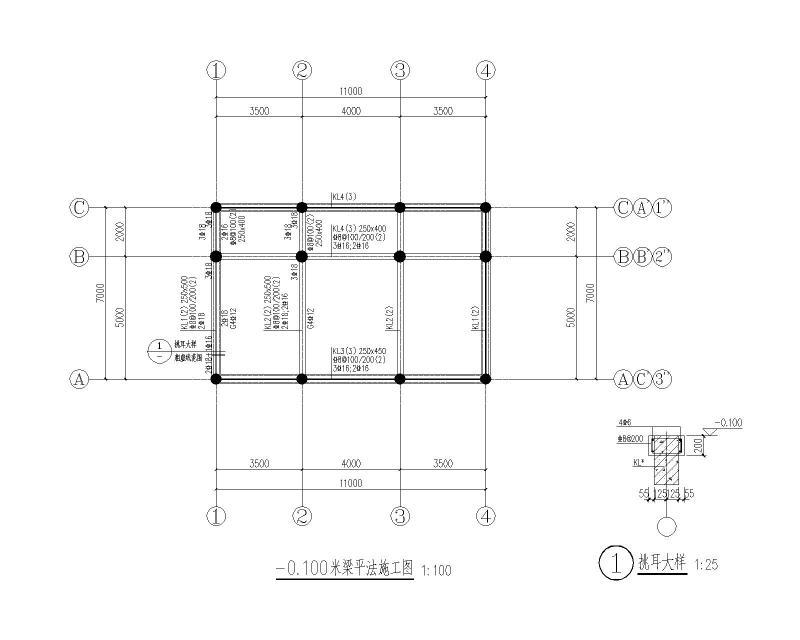

地梁平法施工图

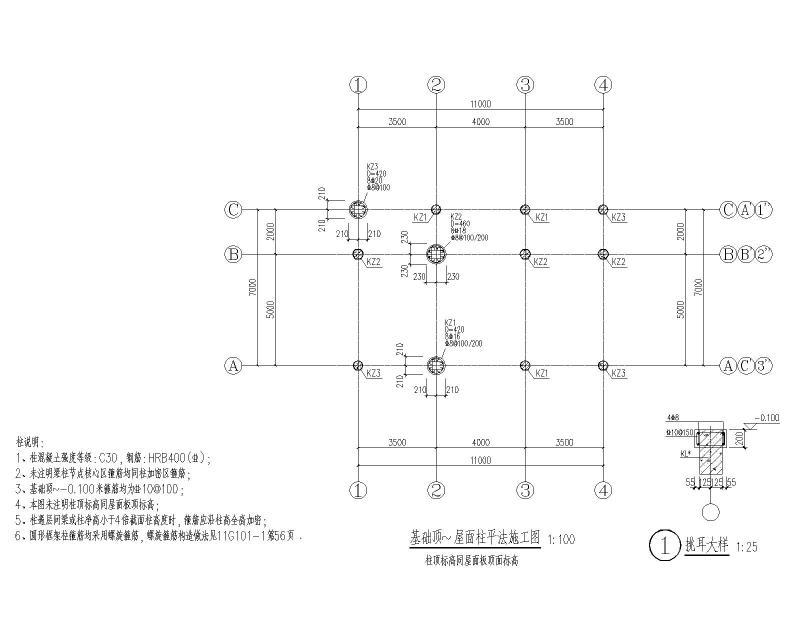

结构柱布置图

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
  • 混凝土结构施工方案 - 1
    混凝土结构施工方案 - 1
  • 混凝土结构施工方案 - 2
    混凝土结构施工方案 - 2
  • 混凝土结构施工方案 - 3
    混凝土结构施工方案 - 3
  • 混凝土结构施工方案 - 4
    混凝土结构施工方案 - 4
以上是部分截图，请下载附件后查看完整高清内容
