16G101_1梁板墙柱平法补充及调整_CAD

该附件是 16G101_1梁板墙柱平法补充及调整 ，共有1页，出图时间是。

1.1 该项目设计采用标准图集《混凝土 结构施工图 平面整体表示方法制图规则和构造详图》16G101-1。

1.2 该资料图对标准图进行补充、更改，除本图及相关设计图明确外，施工时应执行标准图集的要求。

1.3 纵向钢筋间隔布置的表达方式：形如2级钢14/2级钢12@200表示两种直径的纵筋间隔布置，大直径与小直径钢筋之间的间距为@200，同直径纵筋之间的间距为@200的两倍。

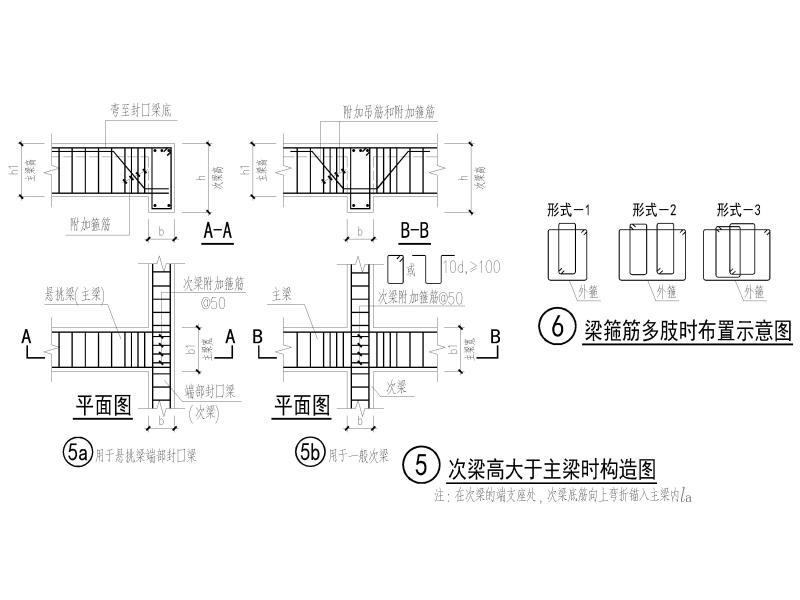

1.4 内外箍筋直径不同的表达方式：形如2级钢10(1级钢8)@100/200(4)表示梁柱墙外箍与内箍分别采用两种直径的钢筋，其中括号外所注钢筋用于外箍，括号内标注用于内箍。箍筋肢数为总肢数，两者间距相同。

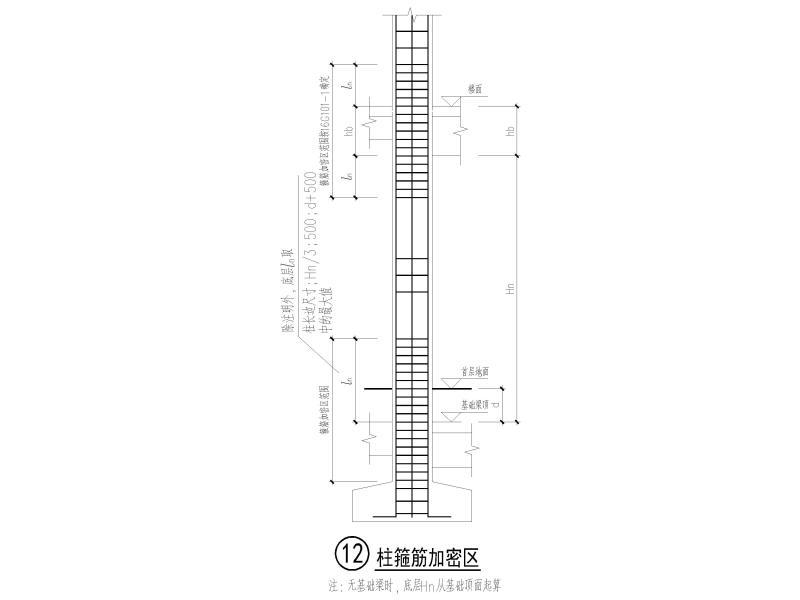

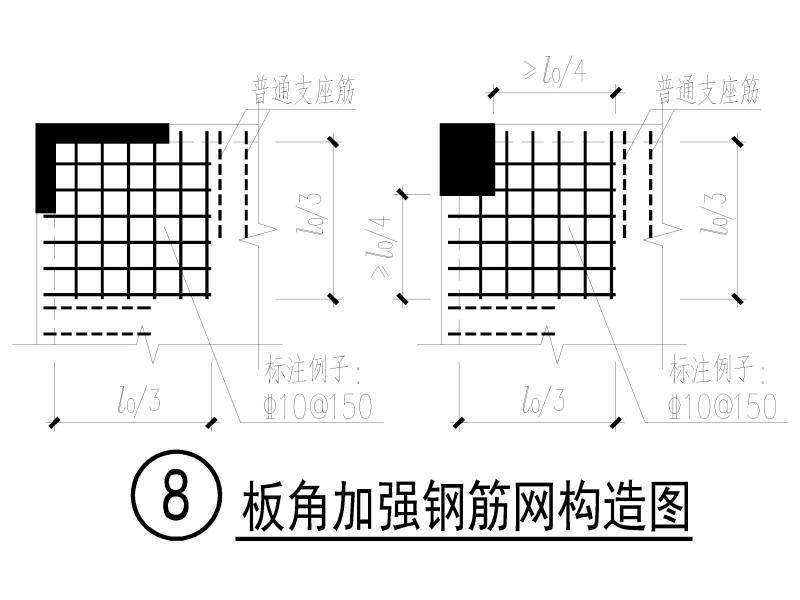

内容主要包含：
