3层知名企业办公室装修电气CAD施工图纸

搜索更多资源
  • 建筑类别：办公
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：其他结构
  • 建筑地上层数：3层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 负荷等级：三级
  • 接地方式：TN-S
  • 项目所在地：北京
  • 强电设计：供配电系统,应急电源,电气照明,其它
  • 弱电设计：综合布线系统,通信系统,有线电视和卫星接收系统,其它

该附件为北京知名企业办公室装修电气图纸。

概况：
该项目为知名企业北京办公楼室内装修工程-电气部分，范围为一层和三层。
配电系统的设计以规范为依据，并留有20%的备用容量。
照明的照度采用相应类型区域及房间的照度标准的中等值和高等值。
电压等级为380V/220。
配电系统采用TN-S系统(三相五线制),采用放射式和树干式相结合的配电方式。

设计范围：
1. 动力、照明、应急照明、插座、空调及其配电。
2. 电视、电话、计算机网络及综合布线。

部分图纸摘录：
照明平面图

干线插座配电平面图


空调新风配电平面图

弱电平面图


监控门禁点位图




配电箱系统图




竖向配电干线系统图




综合布线系统图


以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源

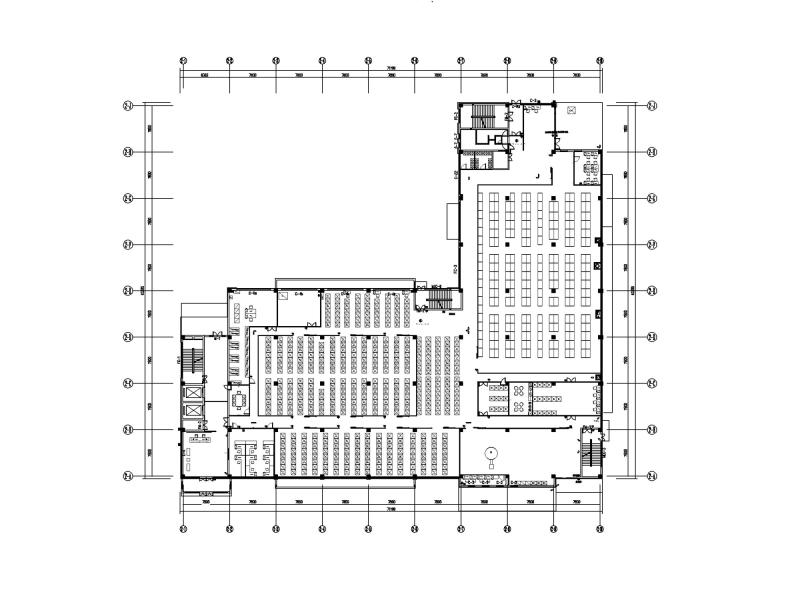

  • 办公室装修施工图 - 1
    办公室装修施工图 - 1

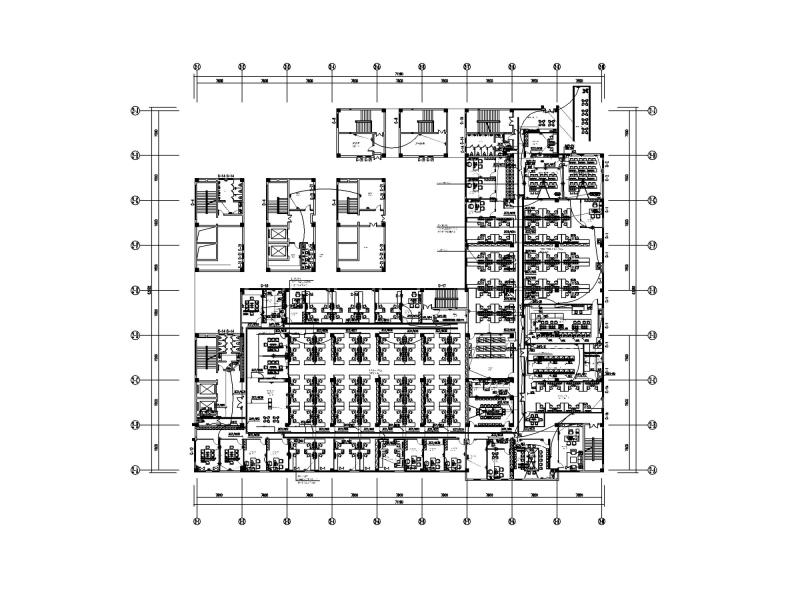

  • 办公室装修施工图 - 2
    办公室装修施工图 - 2

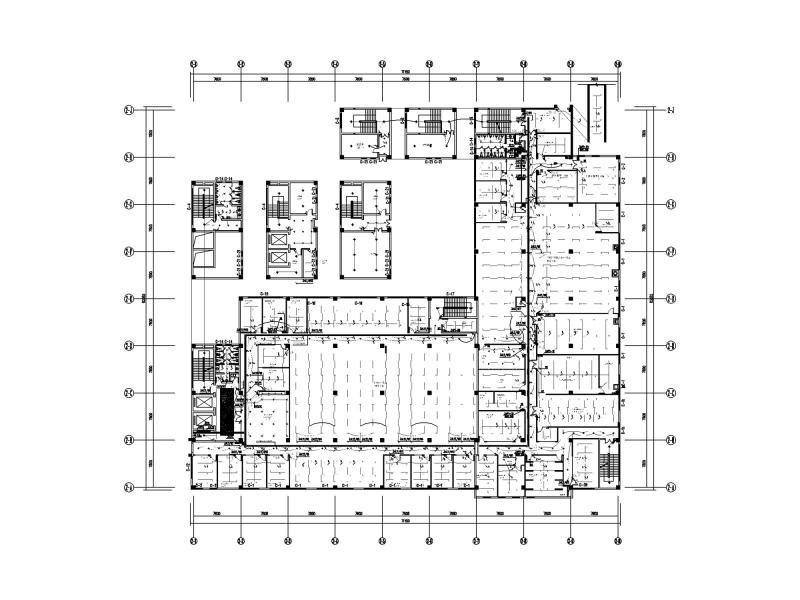

  • 办公室装修施工图 - 3
    办公室装修施工图 - 3

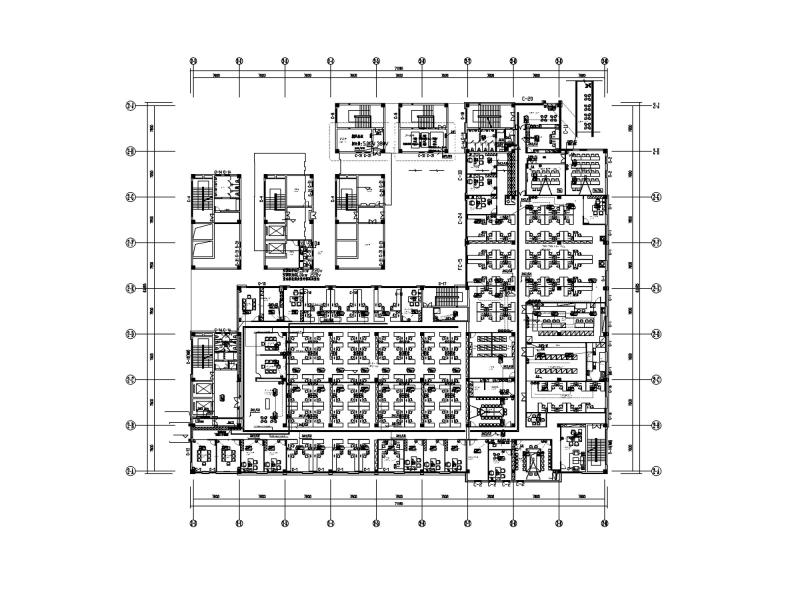

  • 办公室装修施工图 - 4
    办公室装修施工图 - 4

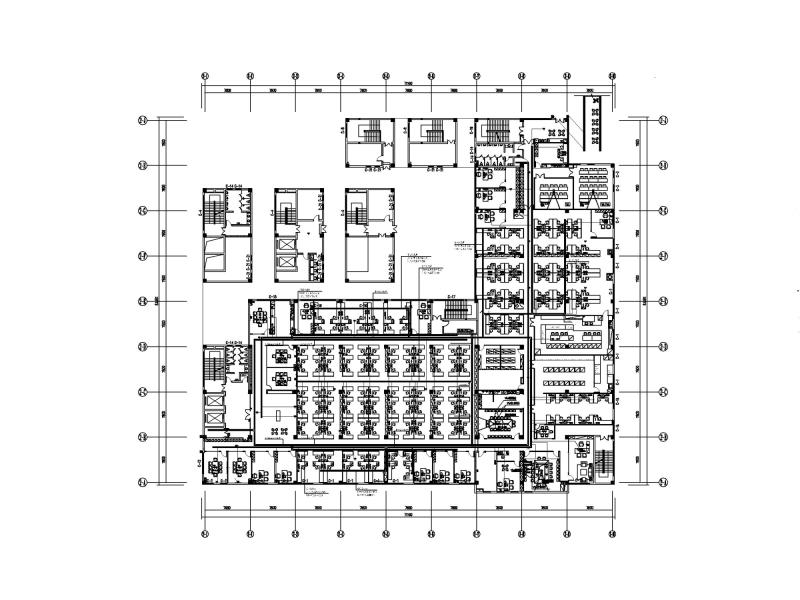

  • 办公室装修施工图 - 5
    办公室装修施工图 - 5
  • 办公室装修施工图 - 6
    办公室装修施工图 - 6
  • 办公室装修施工图 - 7
    办公室装修施工图 - 7
  • 办公室装修施工图 - 8
    办公室装修施工图 - 8
以上是部分截图，请下载附件后查看完整高清内容
