4层医院培训基地多联机空调系统通风设计_CAD

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：医疗
  • 建筑高度类型：多层建筑
  • 建筑设计面积：3016.47平方米
  • 建筑地上层数：4层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 设计内容：空调,通风,防排烟
  • 空调系统：制冷剂系统
  • 送风方式：侧面送风,散流器送风
  • 项目所在地：上海
项目概要：
本项目为上海市东方医院（南院）新建“上海市医疗卫生应急物资储备、保障和培训基地”工程。总建筑面积 3016.47平方米。地上4层，建筑总高度为22米。建筑的耐火等级为二级。

设计范围：
1、汽车库、卫生间及茶水间等通风设计；
2、办公楼空调、通风及防排烟设计。

部分图纸展示：

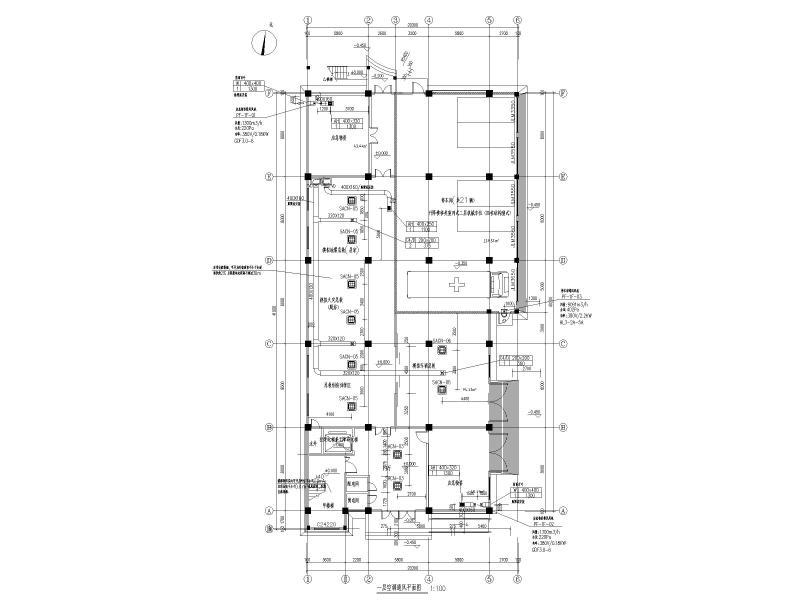

一层空调通风平面图

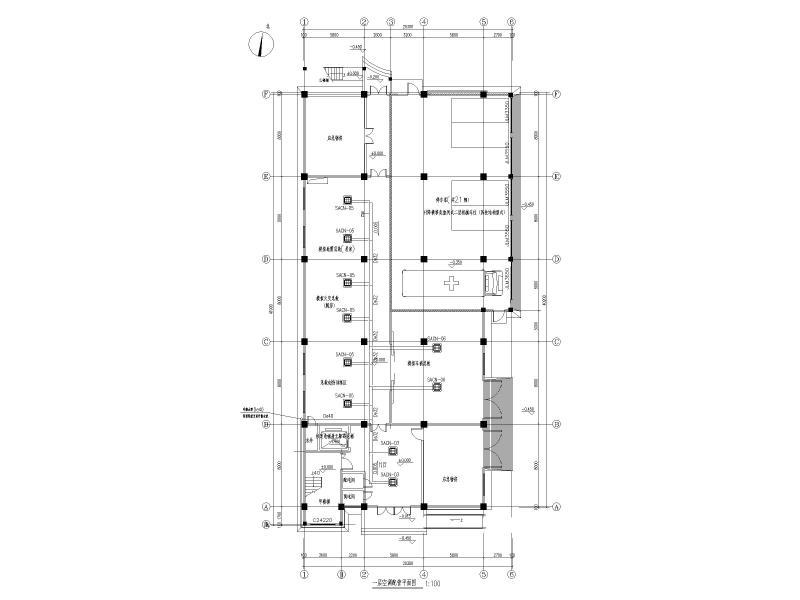

一层空调配管平面图

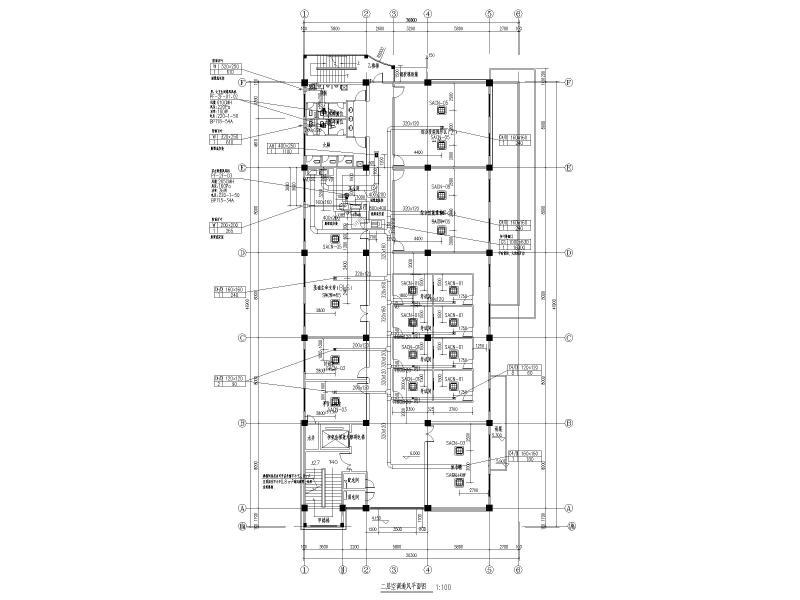

二层空调通风平面图

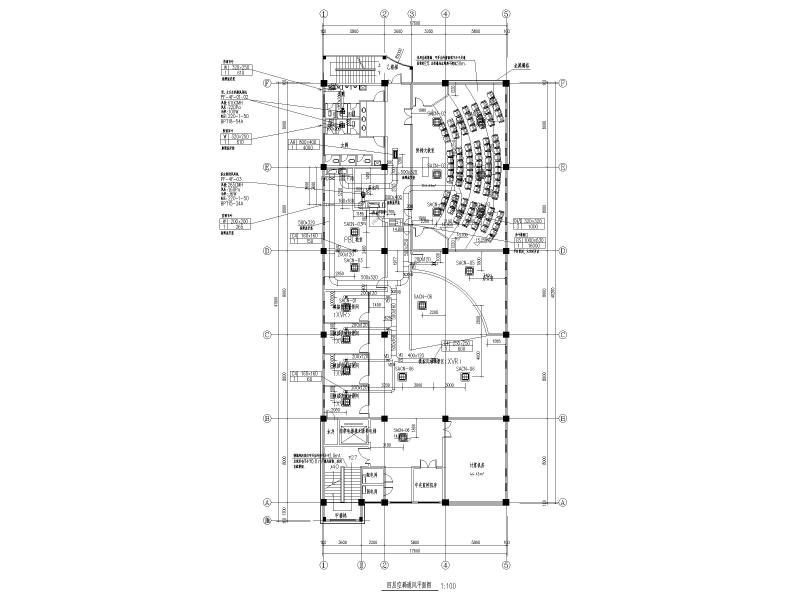

四层空调通风平面图

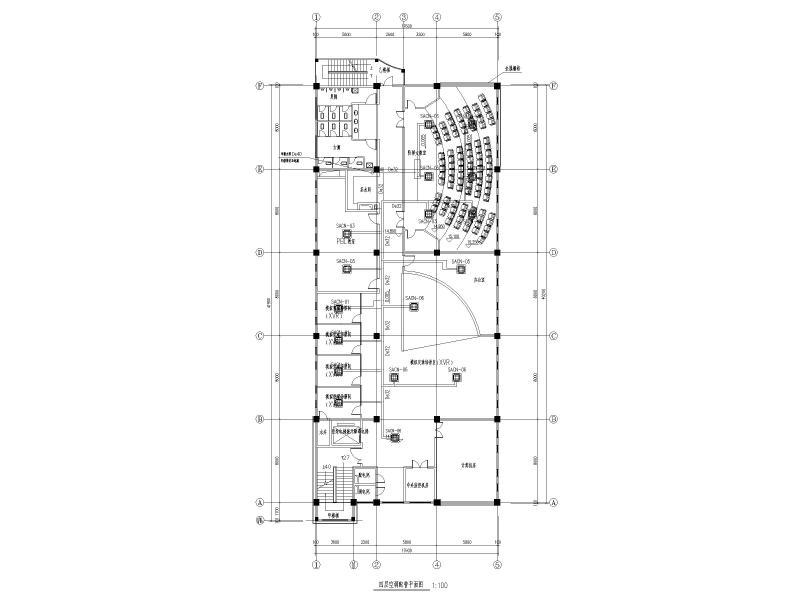

四层空调配管平面图
空调通风图例

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 多联机空调系统设计 - 1
    多联机空调系统设计 - 1
  • 多联机空调系统设计 - 2
    多联机空调系统设计 - 2
  • 多联机空调系统设计 - 3
    多联机空调系统设计 - 3
  • 多联机空调系统设计 - 4
    多联机空调系统设计 - 4
  • 多联机空调系统设计 - 5
    多联机空调系统设计 - 5
  • 多联机空调系统设计 - 6
    多联机空调系统设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
