人防墙及柱帽大样2017（CAD）

该附件是 人防墙及柱帽大样（CAD） ，共图纸1张，出图时间是。

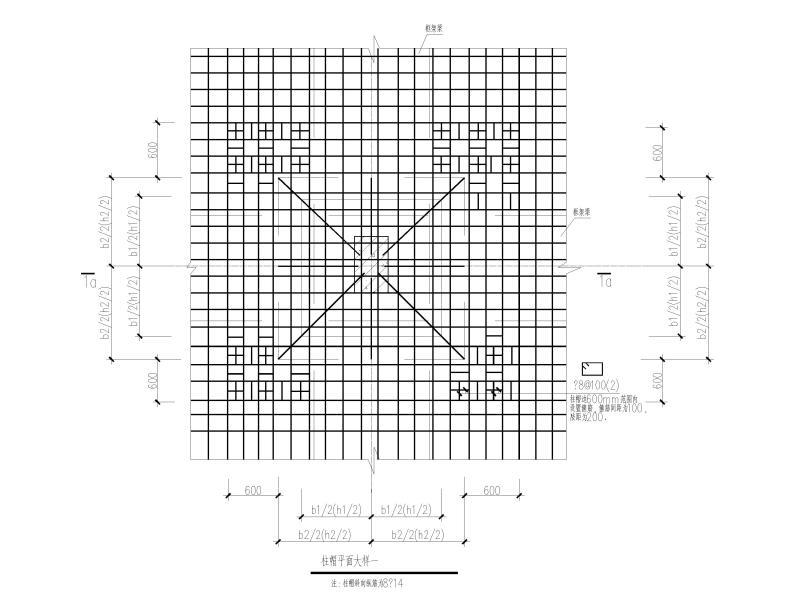

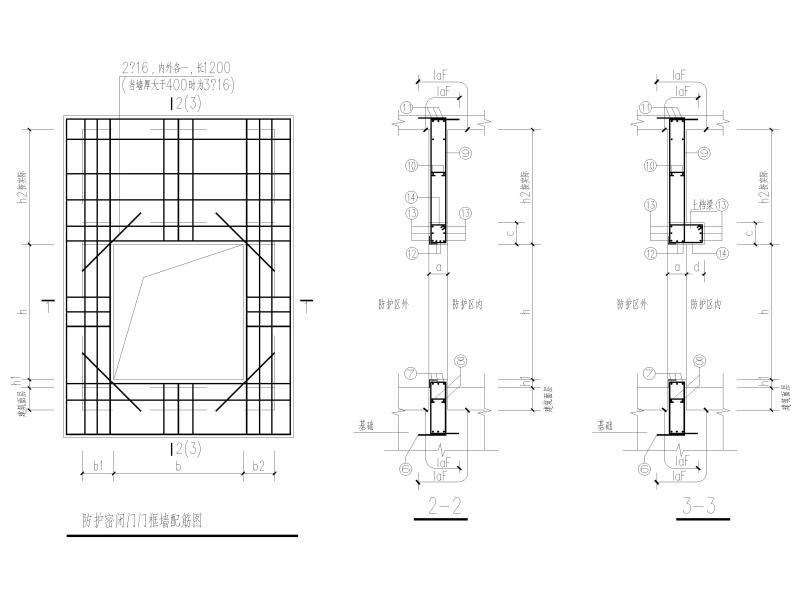

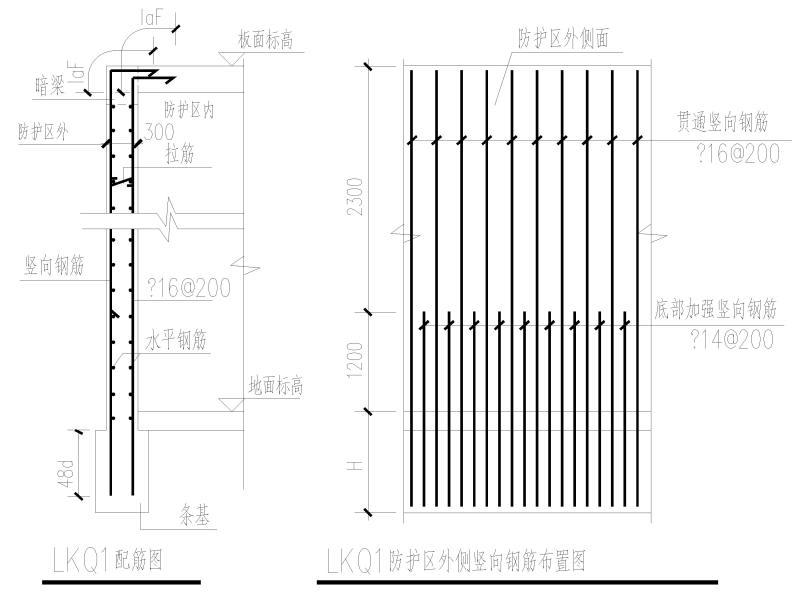

内容主要包含：防护密闭门门框墙配筋图、结构剖面详图、墙配筋表、密闭门门框墙配筋图、防爆波活门门框墙配筋图、底板凹槽大样图、底板钢筋活门槛处加强大样、柱帽平面大样、临空墙配筋图、临空墙防护区外侧竖向钢筋布置图、临空墙配筋图、集水坑配筋图、室外顶板洞口反边做法、排水沟配筋图、集水槽大样、无梁楼盖板开洞尺寸要求、楼梯预制梁配筋、排风井屋面 结构施工图 ...

图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。
