供水泵站全部CAD施工图纸(单梁悬挂起重机)(dwg)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 五万立方米的供水泵站全部施工图 　　半地下式 　　泵站设计说明 　　本图单位尺寸以毫米计，标高以米计。 　　泵站内安装三台SMGW250-380 型离心泵，两台SMGW200-430型离心泵，两台SMGW200-330型离心泵，泵站内设潜水排水泵50QWDL-1.5 一台，设 型电动单梁悬挂起重机一台。 　　泵站内所有水泵均自灌启动。 　　水泵运行设计有一步化操作和就地手动操作两套系统。泵房内吸水管上阀门常开，不参加一步化操作，压水管上的电动蝶阀参加一步化操作。 　　设计上每台水泵设测压力及流量的设备，在出水管上安装压力表，压力表可以就地显示和远传反应。每台水泵的流量计量安装在流量计室内，总流量计也安装在流量计室内。 　　本表材料统计至泵房外DN800的流量计处。

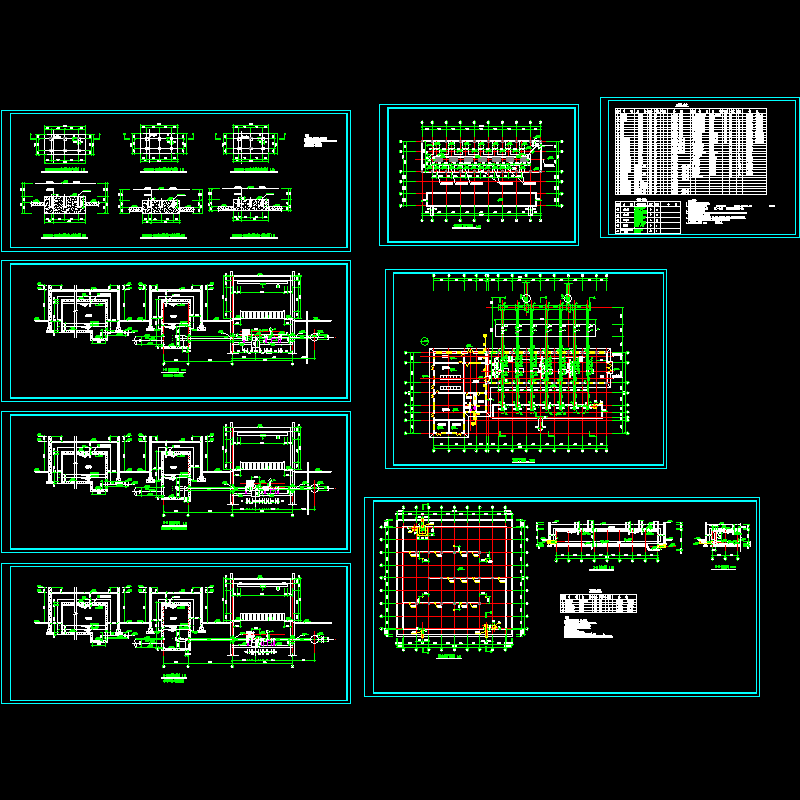

第 1 张图
