小区花园环境CAD施工图纸(绿化平面图)(dwg)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

某小区花园环境施工图，包括电气系统土，照明布置图，电路系统土，小品详图，铺装总平面图，铺装大样，水池结构，水池配筋，绿化平面图，绿化灌溉图等共18张图纸。

绿施03-中心大样.dwg

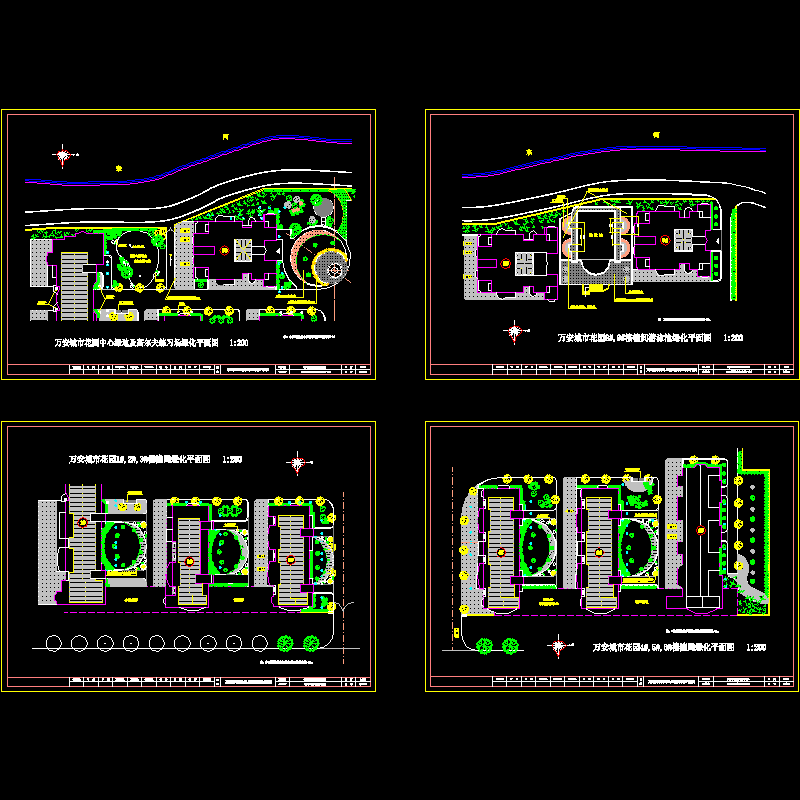

绿施02,04,05,06-分区绿化.dwg

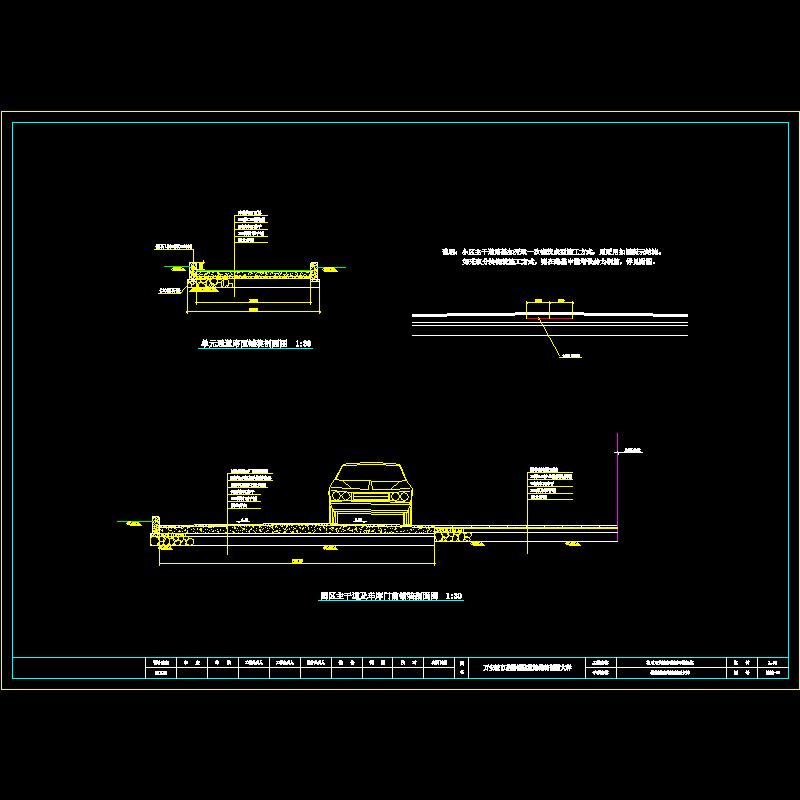

结施03-道路结构大样.dwg

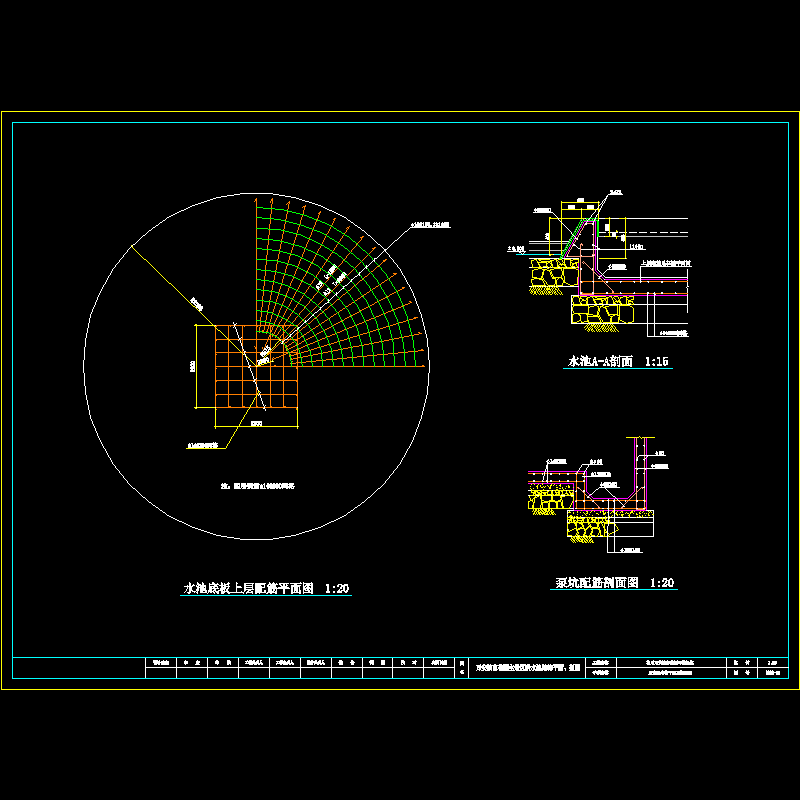

结施02-水池配筋.dwg

结施01-水池结构.dwg

总平面图.dwg

水施01-绿化灌溉.dwg

建施04-风水球及八卦铺装大样.dwg

建施03-花坛、护栏等大样.dwg

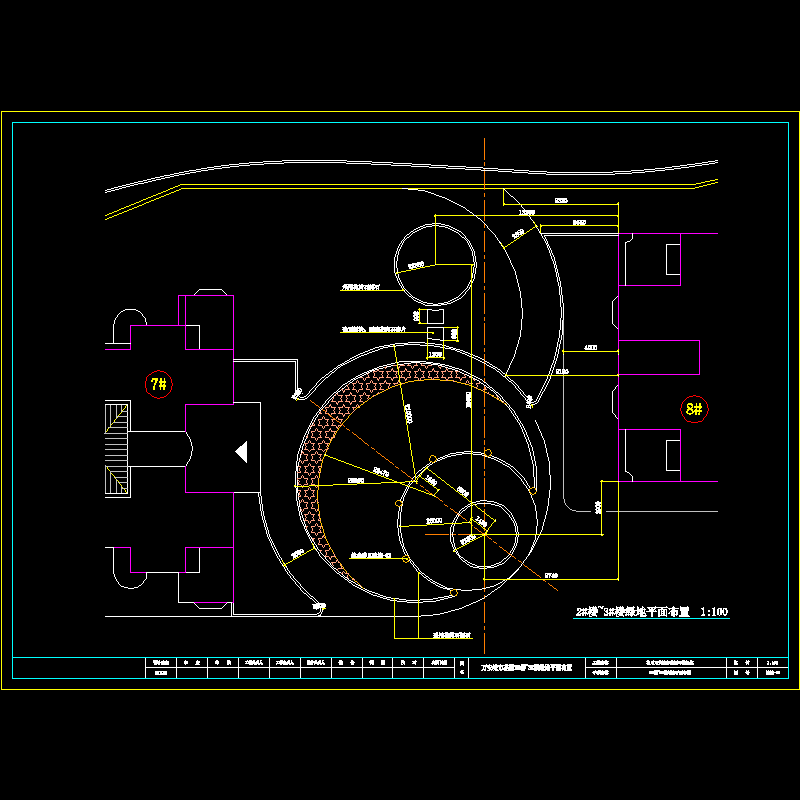

建施02-2#~3#楼绿地铺装大样.dwg

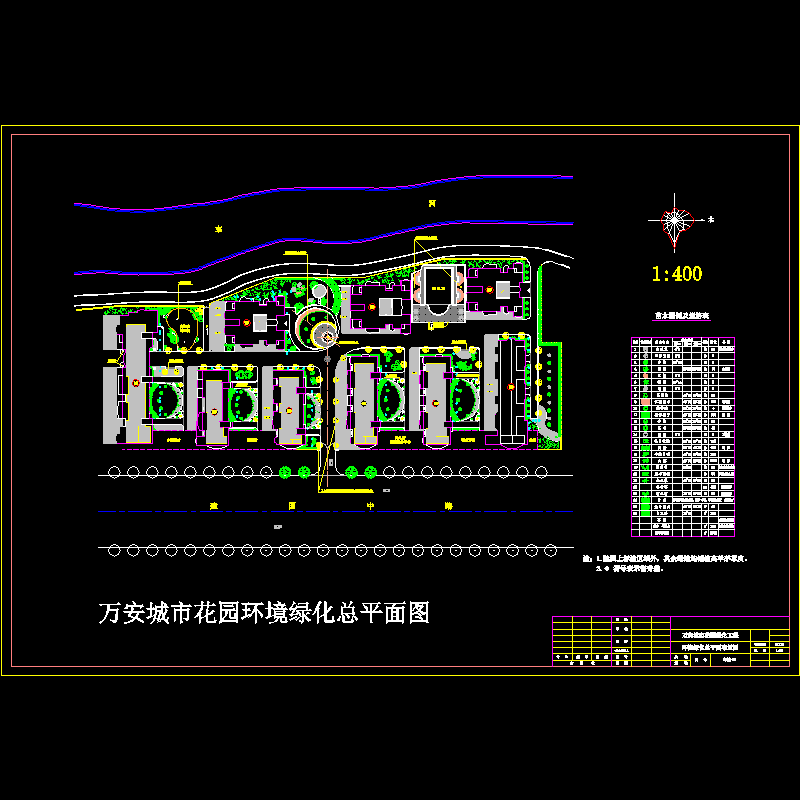

建施01-绿化铺装总图.dwg

方案-小品、大门.dwg

电器系统图.dwg

电施02-系统图.dwg

电施01-照明布置.dwg
