一份10层文化广场商业大楼电气CAD施工图纸（光伏太阳能发电系统）最新

tyuxxjjgg · 发表于 2020-2-16 22:43:52

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：23542平方米
建筑地上层数：10层
图纸设计深度：施工图
参考图纸：69张
设计年代：近代
负荷等级：一级
项目所在地：江苏

一、项目概要

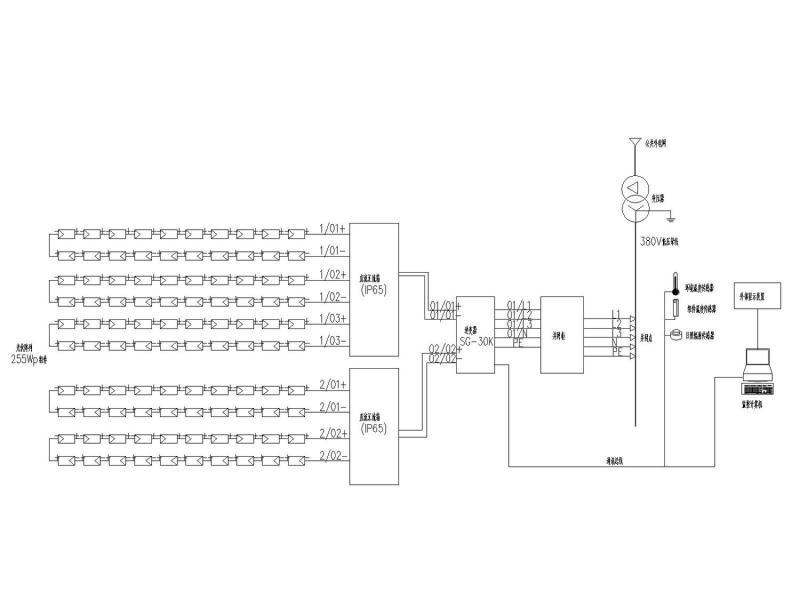

面积层高：该项目总建筑面积共23542m，建筑高度：49.35m，层高：地下二层为5.4m，地下一层为4.2m，地下一层夹层为3.9米，一层为5.4m，二~十层为4.8m，地下部分不在该资料范围内。该项目为一类高层建筑，属于大型商业建筑，按绿色二星设计,屋顶设有太阳能光伏发电系统。图纸类型：DWG。

二、设计范围

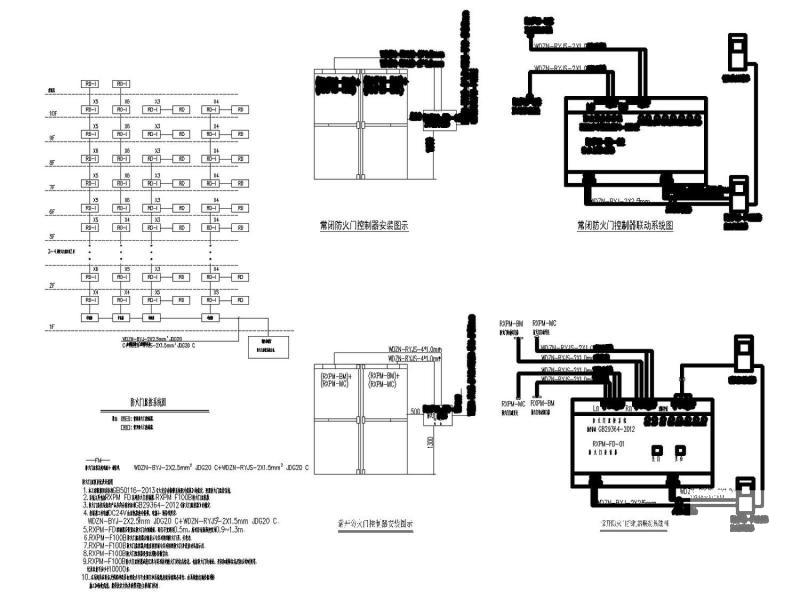

1、地上层220/380V配电系统；太阳能光伏发电系统；建筑物防雷、接地系统；能耗监测管理系统；火灾自动报警系统 ;电气火灾监控系统;消防电源监控系统；防火门监控系统。商铺铺内用电预留在楼层表柜,待商铺划分确定后，由建设方另行委托二次装修设计。

2、照明设计：应急疏散照明和备用照明、设备用房照明设计到位，其它普通照明由建设方另行委托二次装修设计。

3、变电所设在地下一层，变电所设计内容详见变电所图纸，变电所内应采取屏蔽、降噪等措施。

4、有线电视、综合布线系统；视频监控系统；楼宇自控系统（BAS）；智能照明系统建设方委托弱电智能化设计单位设计。

三、负荷等级

一级消防负荷：消防电梯、防排烟风机、应急照明、防火卷帘；其中大型商业的经营管理用计算机系统用电为一级中特别重要的负荷（设备自带UPS）；一级非消防负荷：电梯、门厅、公共疏散走道、楼梯间等照明、弱电机房、监控用电；

二级负荷：自动扶梯、空调用电；其它用电为三级负荷。

四、图纸展示

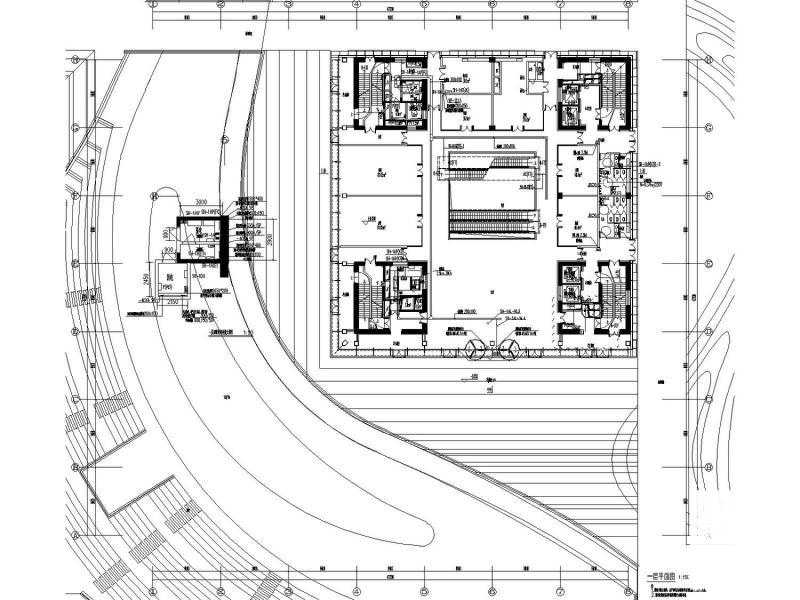

一层配电平面图

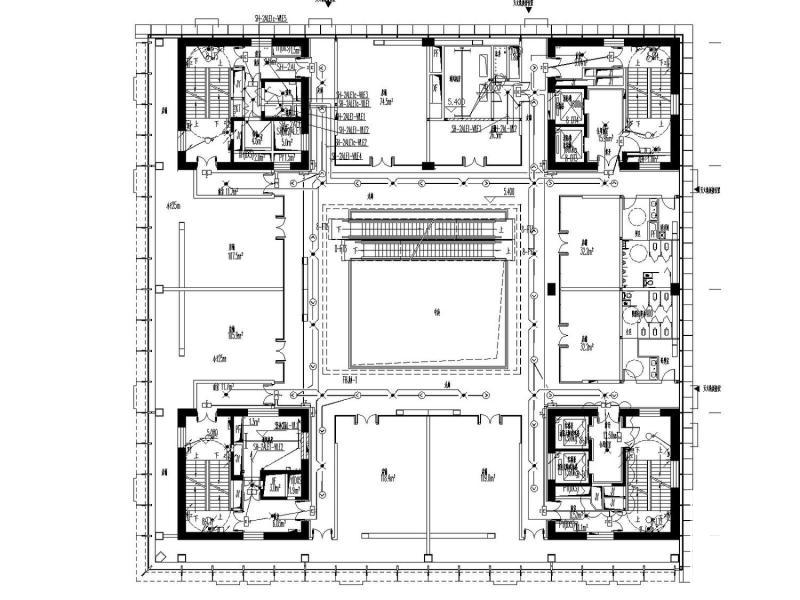

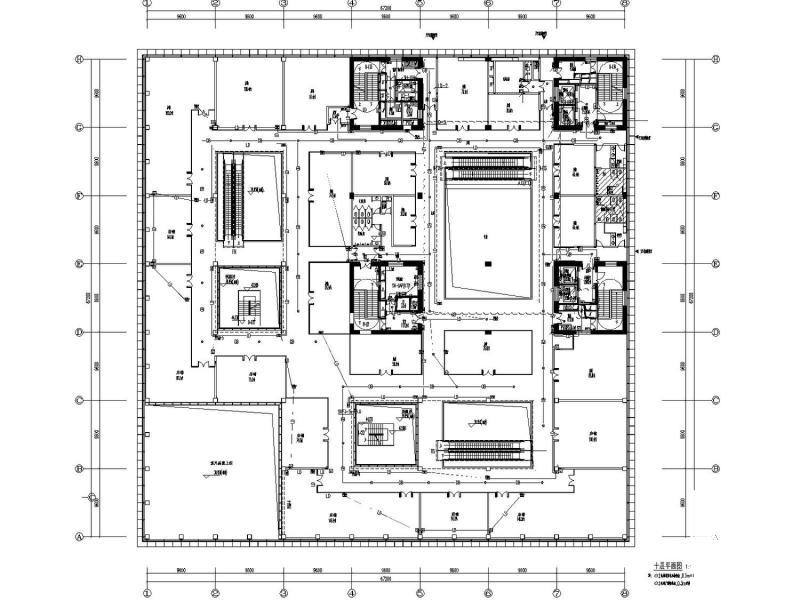

十层消防联动平面图

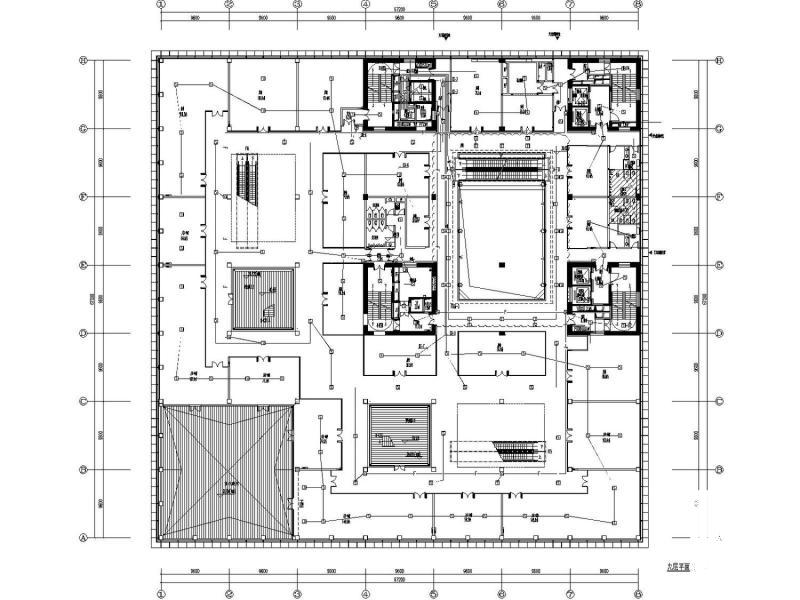

九层火灾报警平面图
