水电站调压井滑膜工程施工组织设计（acdCAD图纸）(钢筋加工厂)(dwg)

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

xx水电站引水建筑物布置在右岸，主要由进水口、引水隧洞、调压井、压力管道等组成。引水系统采用“两洞四机”式引水发电。调压井平台位于厂房后边坡上部，高程为780m，两个调压井开挖内直径均为24m，衬砌厚度为1.5m，井筒高度为106.4m。调压井设计为圆形断面，井内包括两个矩形闸门井和四个圆形（Φ＝1.0m）钢制通气孔，闸门井上设启闭机房，井底部上游渐变段与引水隧洞相接、下游渐变段与压力管道相接，两座调压井结构完全相同。两个调压室中心线间距44.38m。 　　3、施工布置及施工准备 　　3.1施工布置 　　 1、风、水、电布置 　　 风、水布置延用开挖及一期支护时形成的风、水系统。施工用电，从EL780平台变压器将电源分别接入到EL780平台的配电柜和滑模操作平台配电柜。各用电设备分别从配电柜引接电源。施工低压用电由塑铝线从配电柜内引接，各个配电柜内均安装漏电保护器。所有低压线路采用绝缘电缆全部架空布设，动力与照明线路分开布置，作业地段采用1000W碘钨灯照明，配备专职电工值班，经常对线路进行检查，确保用电安全。为确保滑模施工顺利进行，不发生粘膜事故，EL780平台备用一台发电机。 　　 2、拌和站 　　 在EL780平台布置一台HZS50型拌和站，拌和站额定生产能力为50m3/h。 　　 3、混凝土运输 　　 混凝土直接从搅拌机出料口采用溜槽送入溜管上口的受料斗，经溜管垂直运输至滑模操作平台上的储料箱。溜管沿井壁自下而上铺设，顶部设受料斗。 　　 4、钢筋加工厂 　　钢筋加工厂布置在EL780平台，钢筋由门机吊到滑模工作平台…… 　　 　　 　　 　　本稿件包括：水电站调压井混凝土工程施工组织设计 17页 该资料包含：调压井井身分块图、吊脚手架详图、调压井平台平面布置图、模板、围梁、提升架、提升架及平撑详图、调压井滑模平台、圈梁总图共8张图纸。

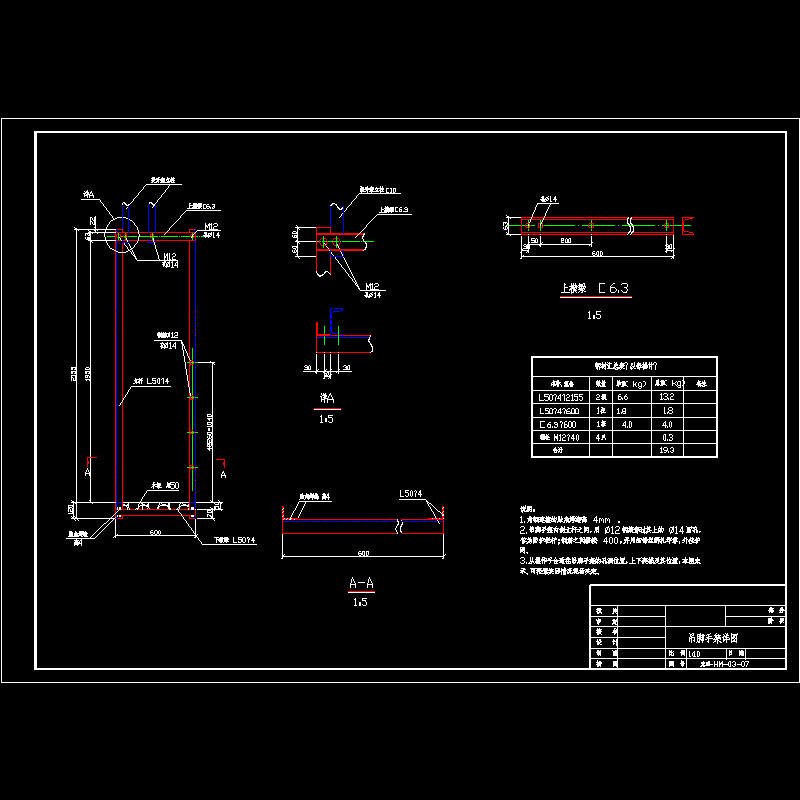

吊脚手架详图.dwg

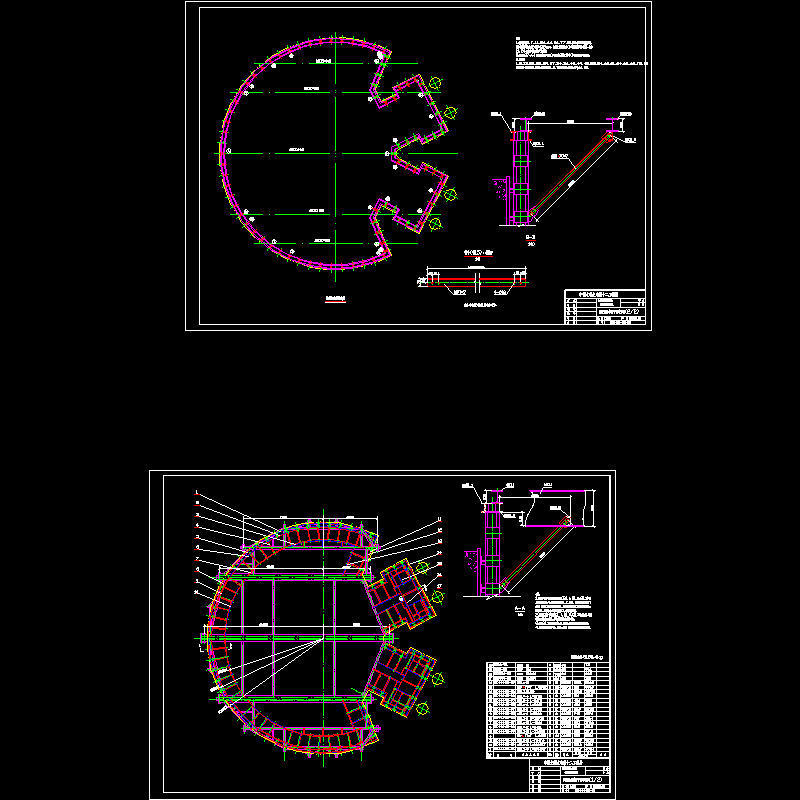

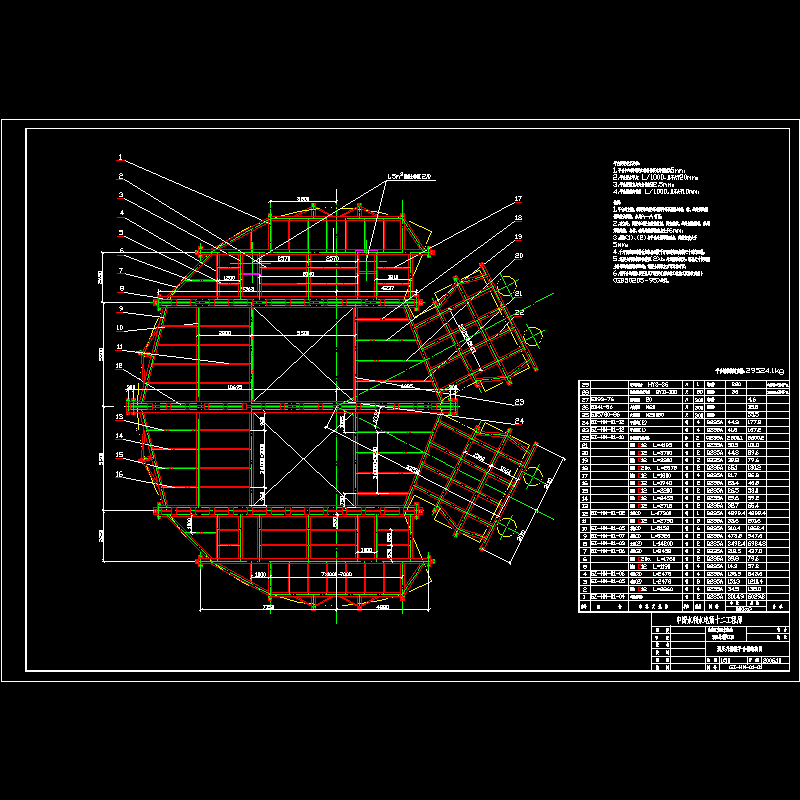

调压井滑模平台1-1.dwg

调压井井身分块图.dwg

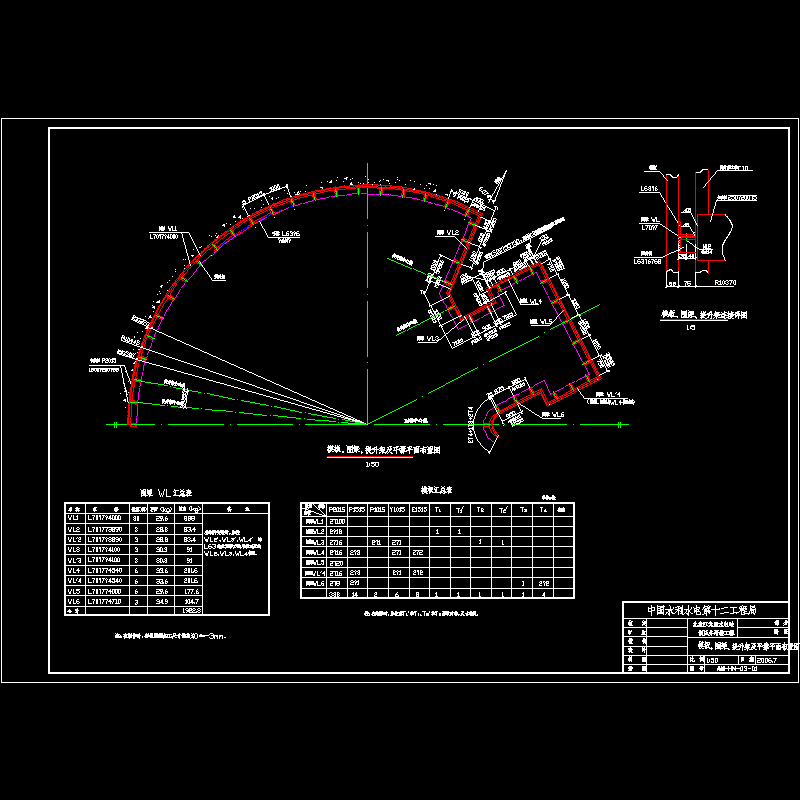

模板、围梁、提升架3-1.dwg

圈梁总图2-1,2-2.dwg

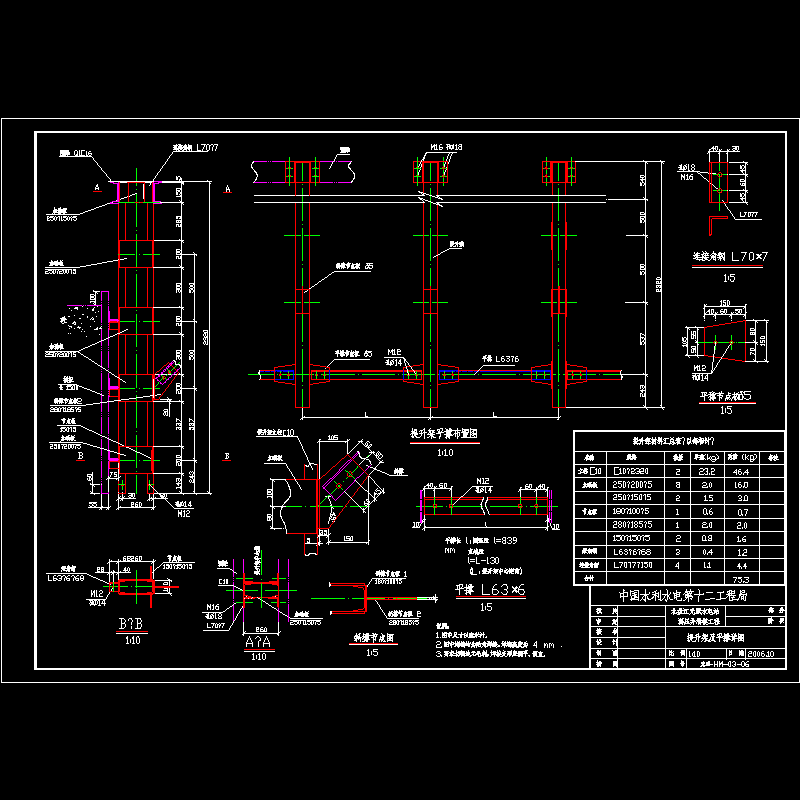

提升架及平撑详图3-6.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
