品牌电梯电气原理CAD图纸(控制原理)(dwg)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

某品牌电梯电气原理图，包括电梯各种回路的控制原理。

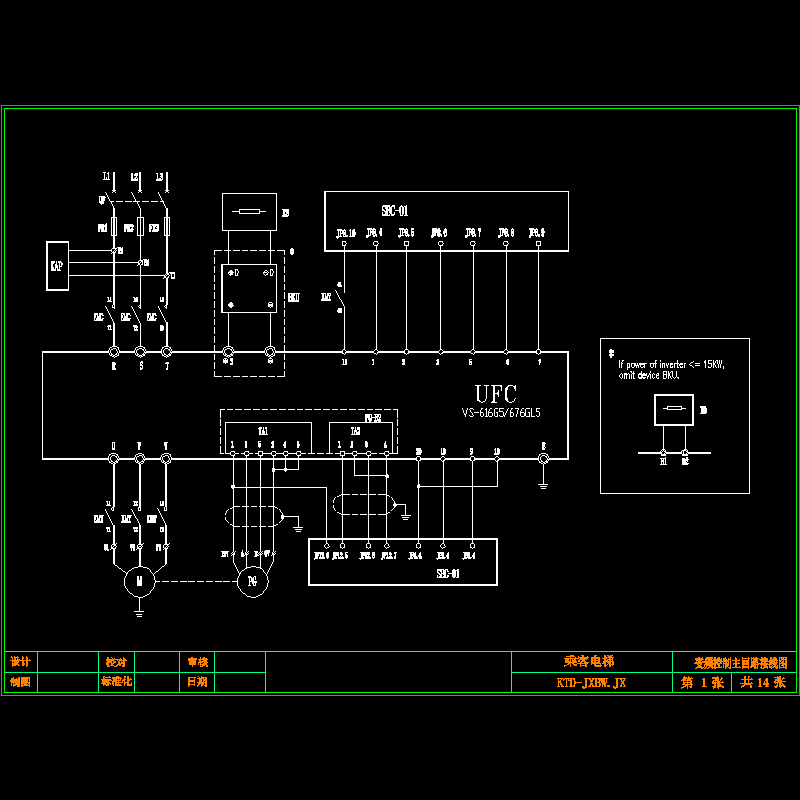

st203ec0103-安川变频器主回路经济板.dwg

st203ec0103-安川变频器（g7）主回路经济板.dwg

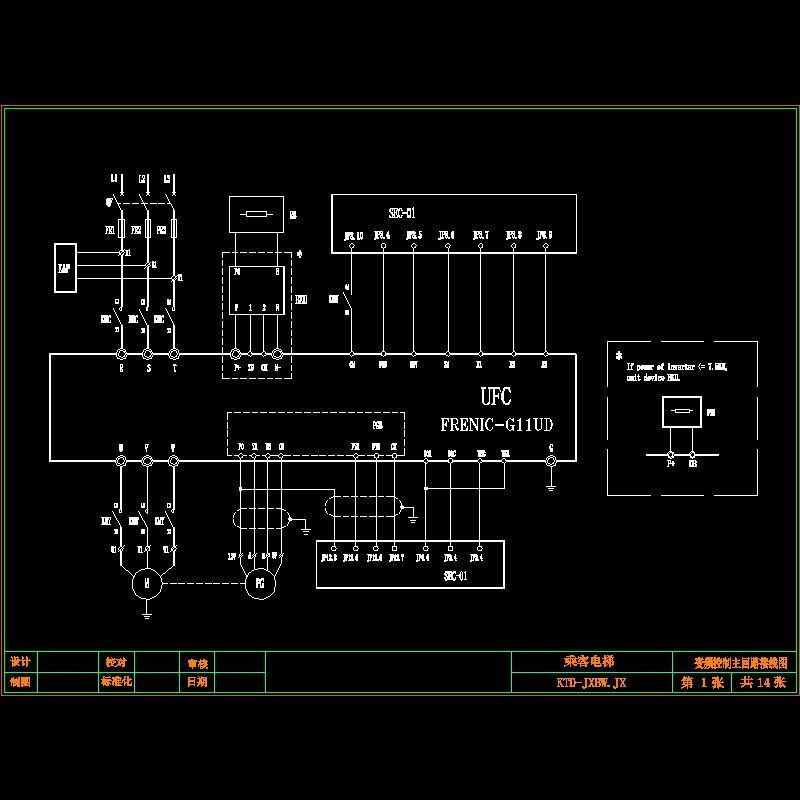

st203ec0103-富士g11ud变频器主回路经济板.dwg

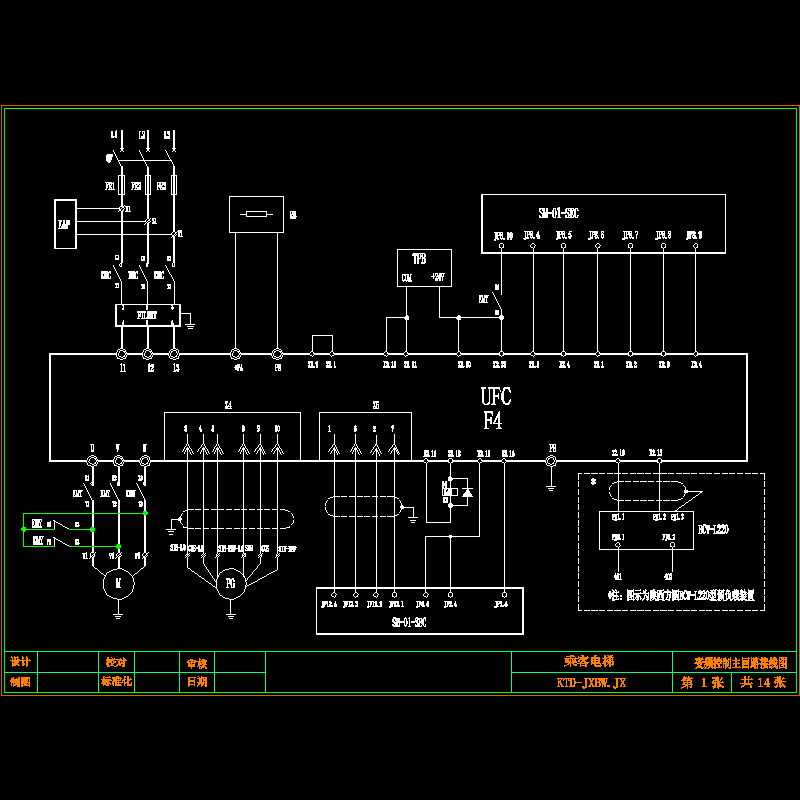

st203ec0103-科比f4变频器主回路经济板.dwg

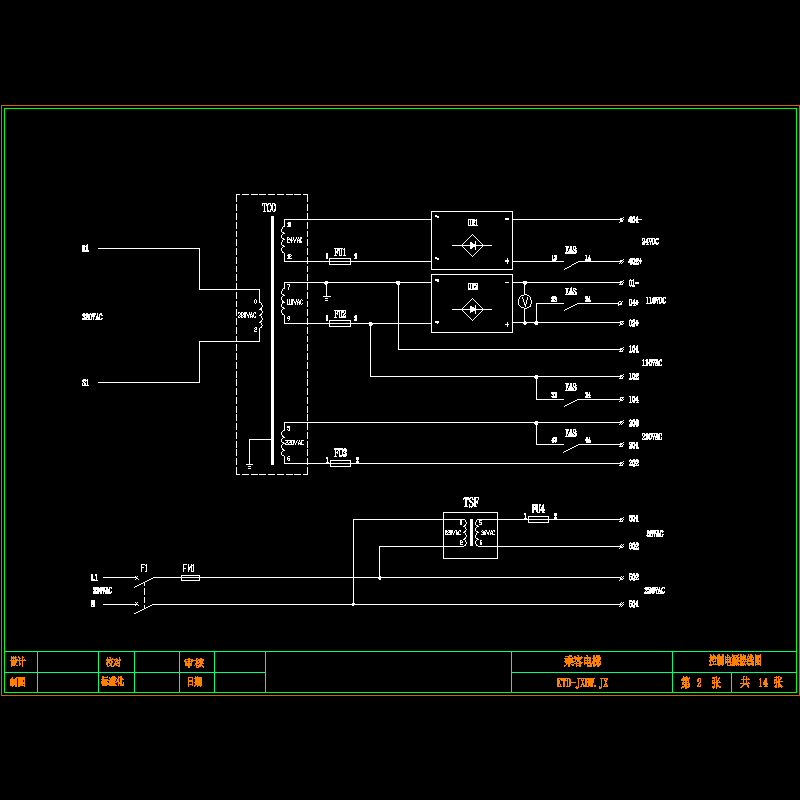

st203ec0201控制电源回路(110v抱闸).dwg

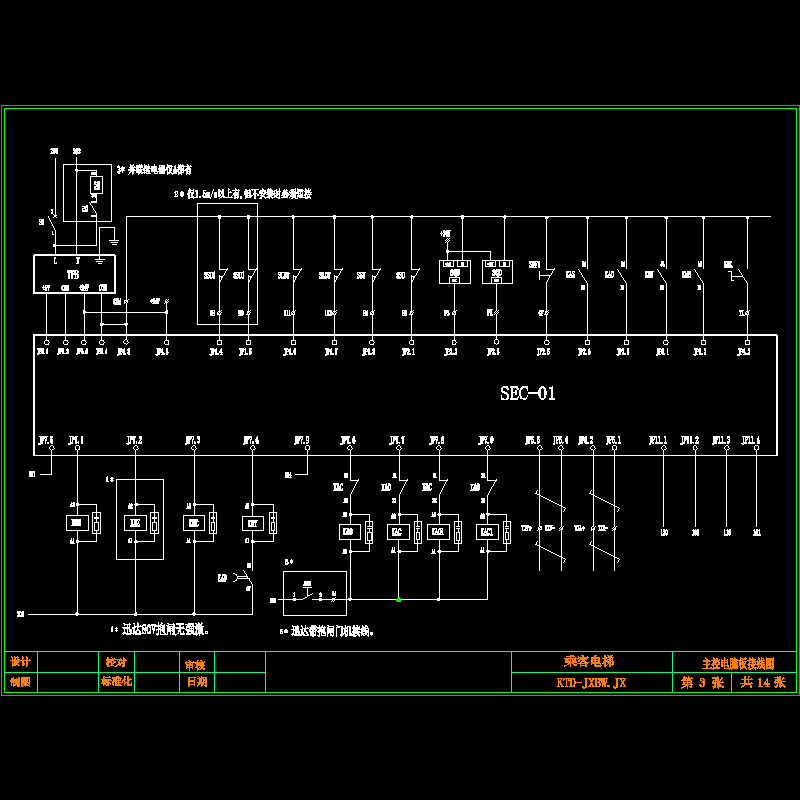

st203ec0301主控电脑经济板(双门).dwg

st203ec0301主控电脑经济板.dwg

st203ec0401检修回路ec板.dwg

st203ec0501呼梯回路ec板.dwg

st203ec0607轿内七段码.dwg

st203ec0701轿厢板sm-02-b.dwg

st203ec0801指令板sm-03-b.dwg

st203ec0901安全制动回路(110v抱闸）.dwg

st203ec1001照明回路.dwg

st203ec1301元件代号表1.dwg

st203ec1401元件代号表2.dwg

门机图(申菱变频和福马特).dwg

门机申菱(双门).dwg
