M7.5浆砌片石（拱型）截水骨架护坡CAD施工图纸(岩质边坡防护)(dwg)

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

说明： 　　1、本图适用于软质岩强～弱风化、硬质岩强风化等岩质边坡防护。 　　2、M7.5浆砌片石骨架护坡,骨架内客土植草防护，边坡平台采用M7.5浆砌片石加固，浆砌片石应嵌入边坡内20cm,防止表水灌入。 　　3、护坡沿线路方向每隔10～20m设伸缩缝一道，缝宽2cm,缝内填塞沥青麻筋，深度不小于20cm. 　　4、坡面适当位置设置台阶形踏步，踏步净宽60cm,单级高20cm,坡面基础与侧沟平台浆砌片石及侧沟连为一体，护坡不得与基础间留有空洞，施工时按设计坡度、厚度及窗口型式挂线放样。 　　5、本图尺寸除标明外均以厘米计。 　　…… 　　共计1张

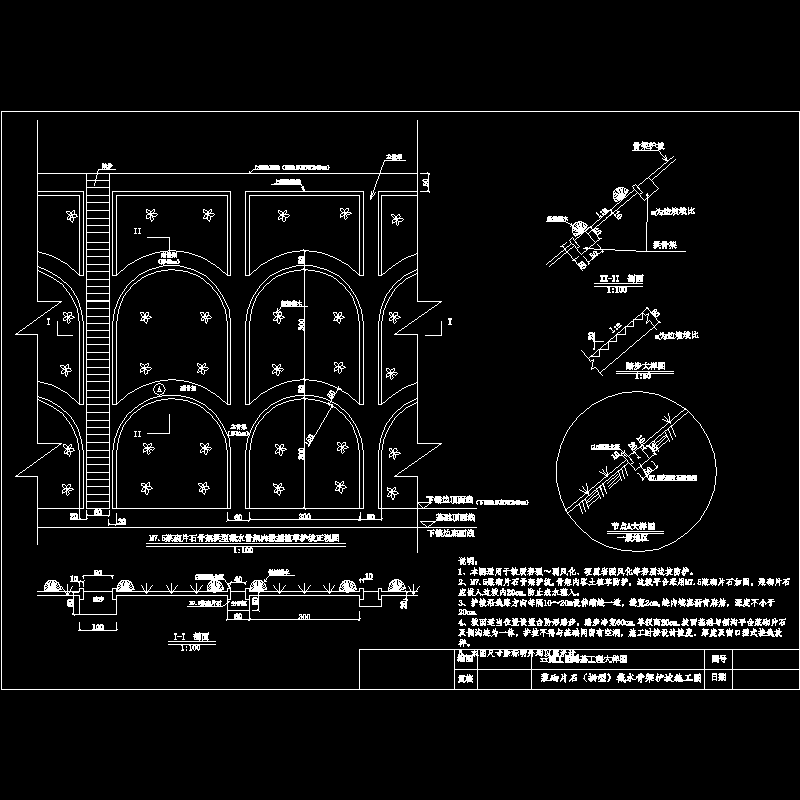

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
