分离立交桥CAD施工图纸（一)(标准横断面图)(dwg)

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

全套分离立交图包括：桥位平面、全桥材料及工程数量表、桥型布置、桥面坐标、桥墩一般构造、桥墩墩柱钢筋构造、桥墩基础钢筋构造、桥台一般构造、台帽钢筋构造、耳、背墙及挡块钢筋构造、桥台台身钢筋构造、桥台基础钢筋构造 　　、基础坐标、支座垫石顶面高程、锥坡一般构造、水簸箕构造、改路平面图（一）、改路平面图（二）、改路纵断面图（一）、改路纵断面图（二）、改路纵断面图（三） 　　、改路标准横断面图、直线、曲线及转角表。

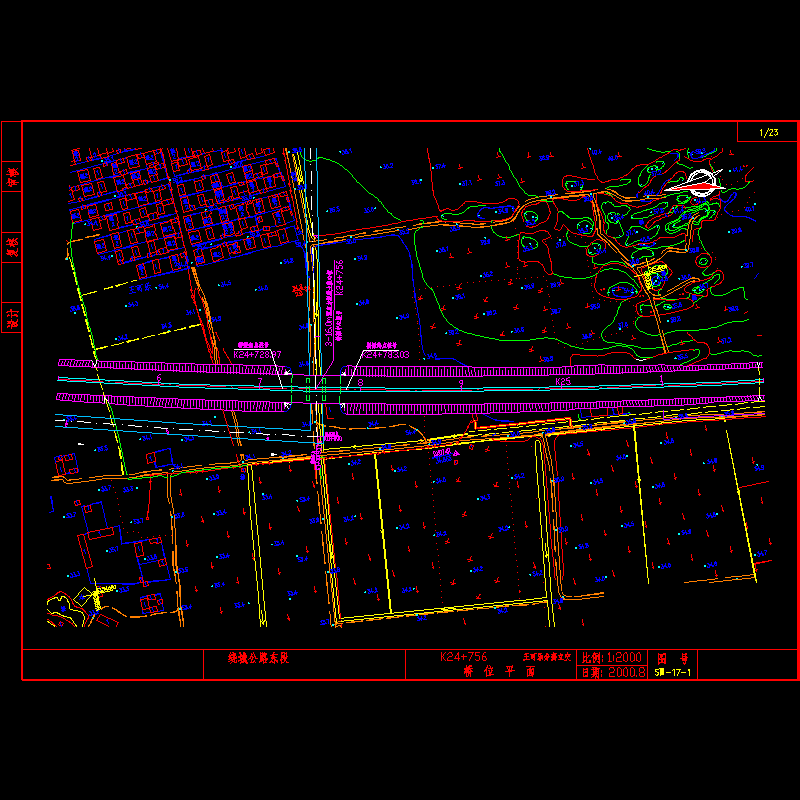

a1-桥位平面.dwg

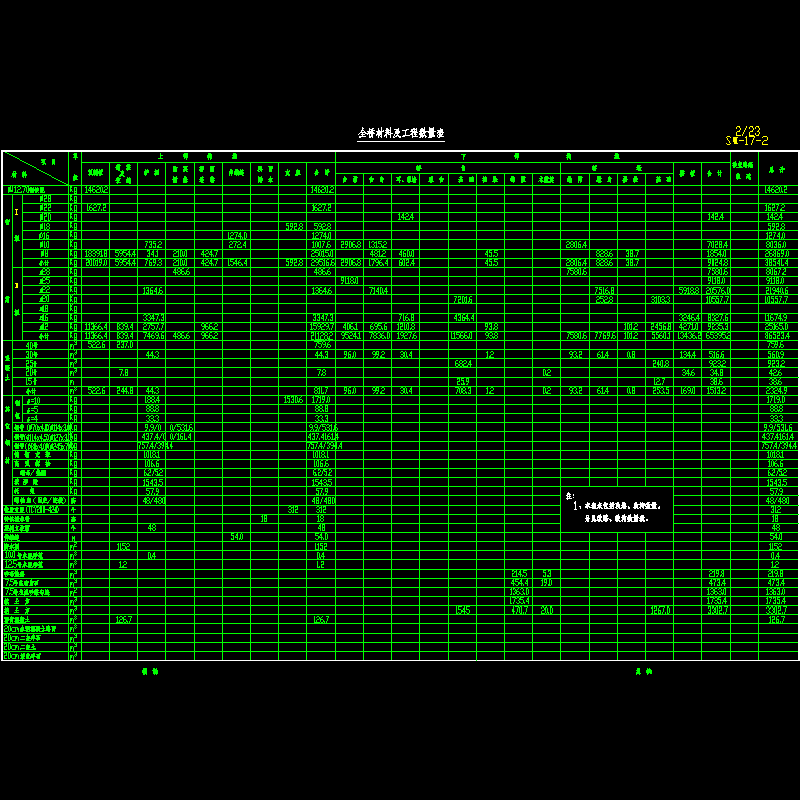

a2-全桥主要材料及工程数量表.dwg

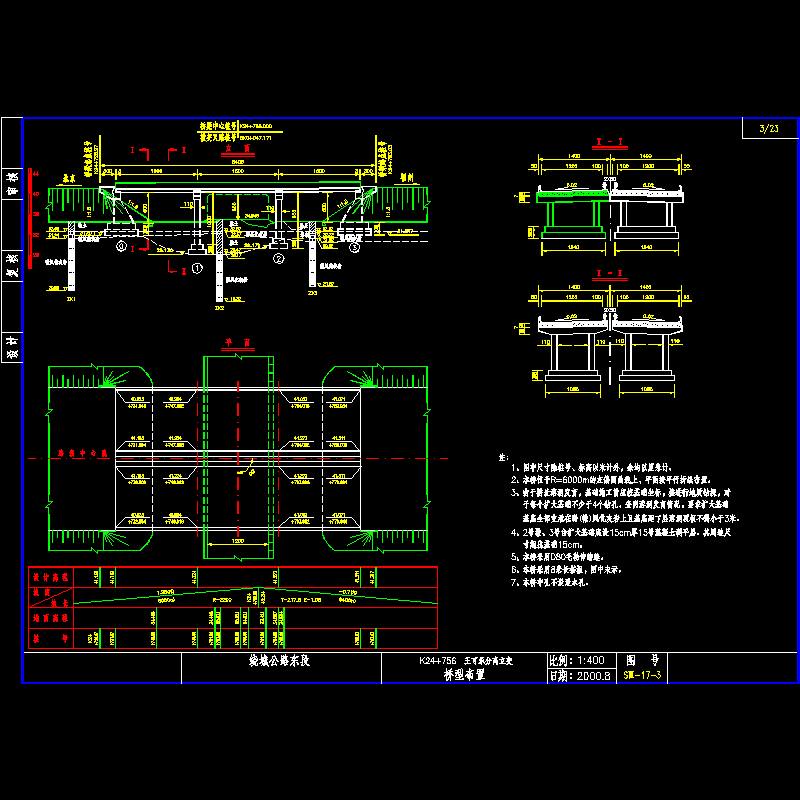

a3-桥型布置.dwg

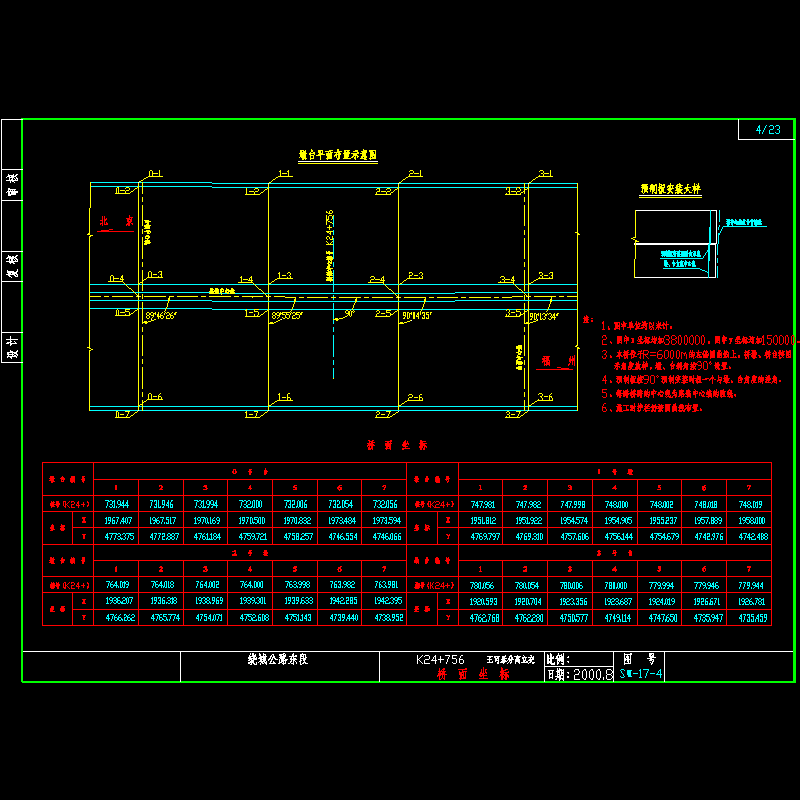

a4-桥面坐标.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-9-15 07:21:29上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
