5894.6平米6层住宅楼采暖设计CAD施工图纸(异程式系统)(dwg)

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 该项目为六层住宅采暖，建筑面积为5894.6平方米，建筑高度为37.2米，地上五层，地下一层。本施工图设计内容为该住宅楼内的采暖设计，储藏室通风及防排烟设计。 　　工程采暖供回水设计温度为80℃-60℃，由小区内的热交换站提供。本栋建筑采暖负荷为171.90KW，采暖热指标为 50W/m，水流量为7391.55kg/h，系统进出口压差35KPa。采暖系统为下供下回异程式系统，采用铸铁辐射对流散热器TZY2-5-6(8)，每组散热器标注散热器片数，单片散热量为117.4w。

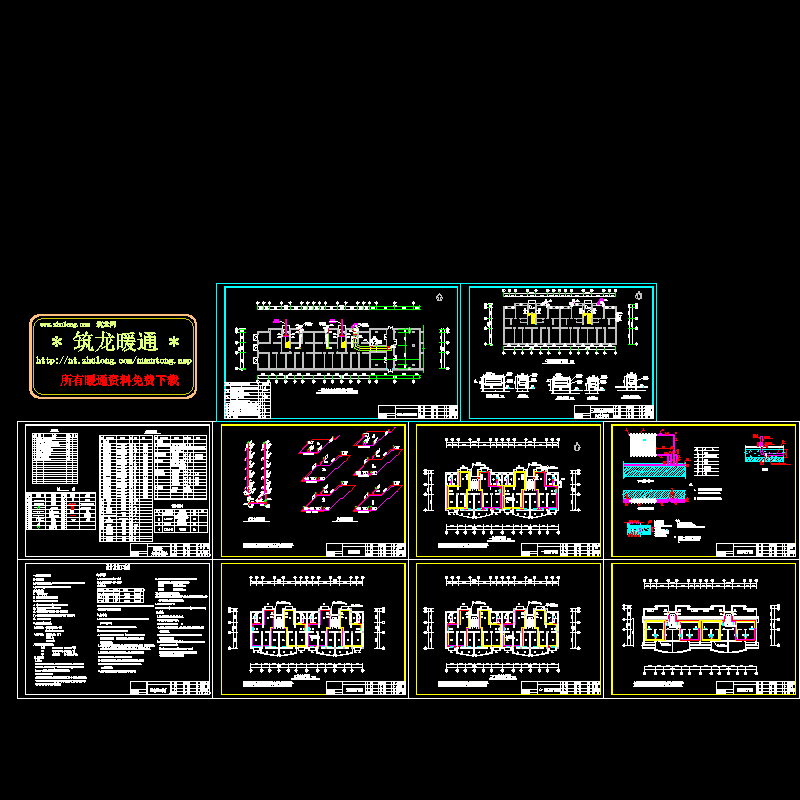

第 1 张图
