压型钢板节点CAD详图纸，共14张(女儿墙详图)(dwg)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

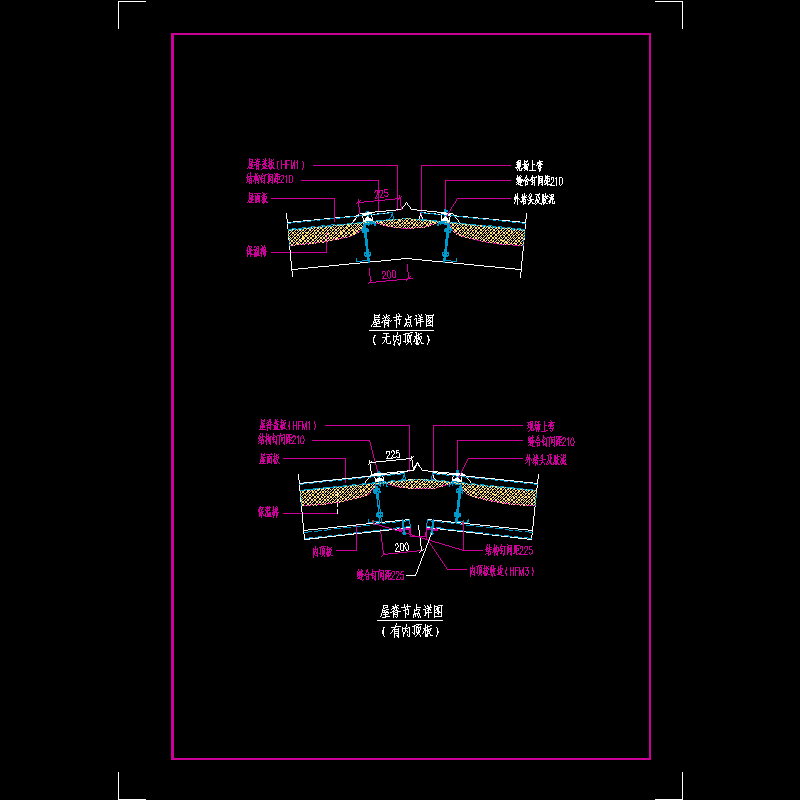

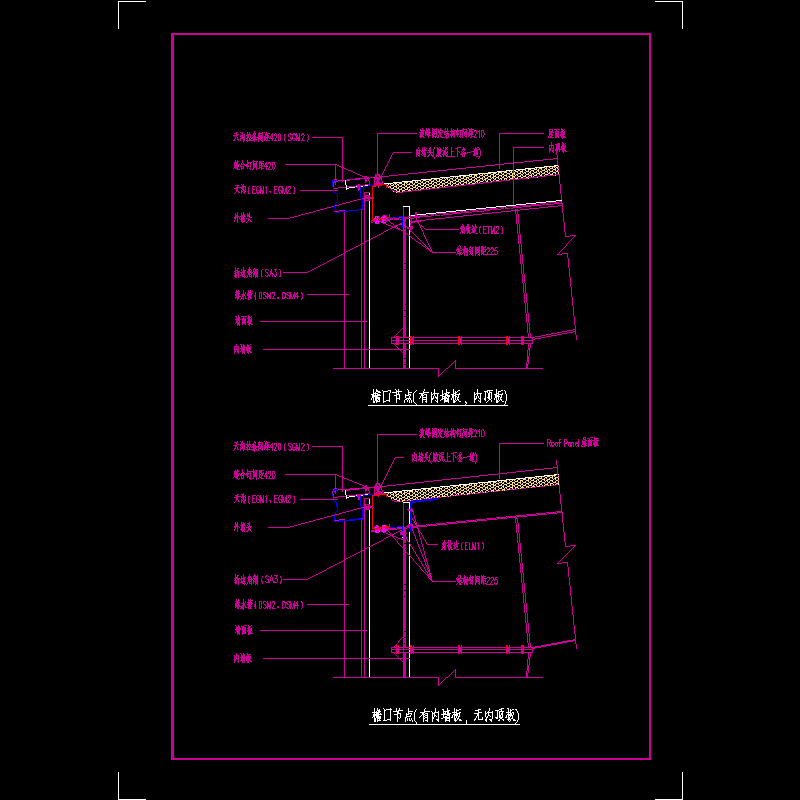

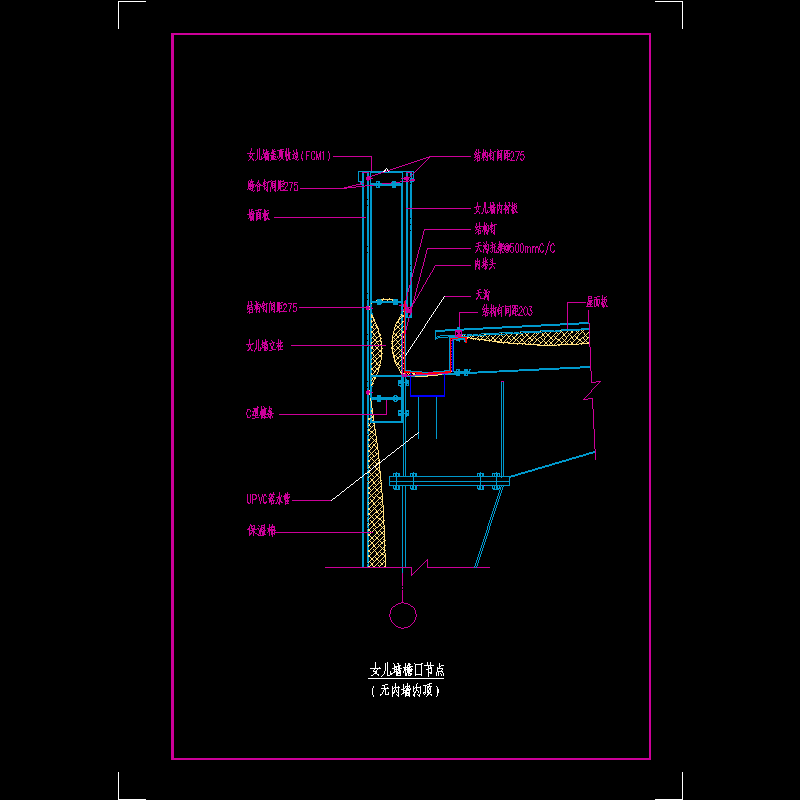

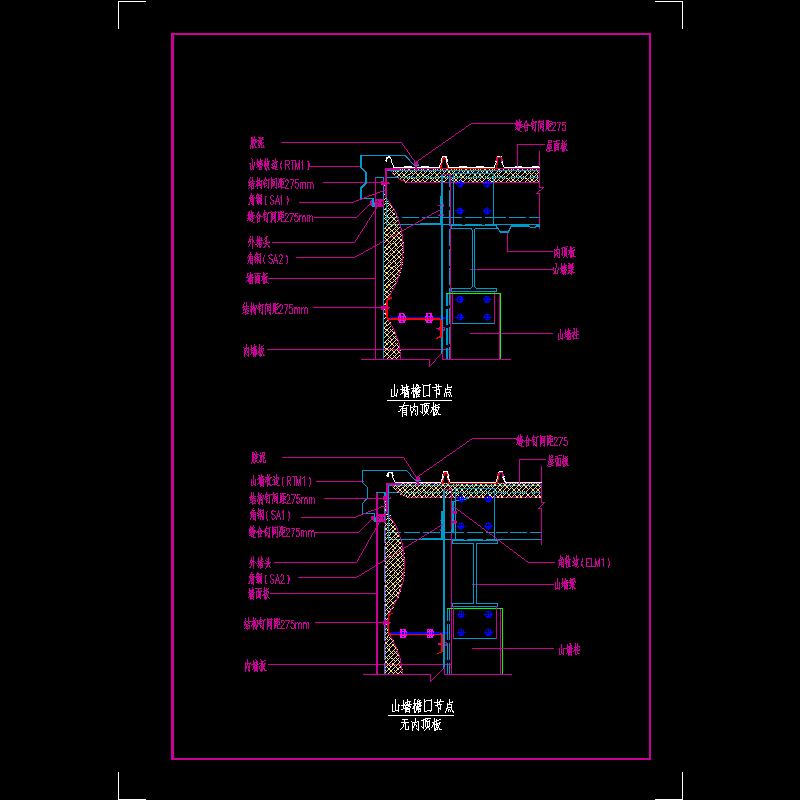

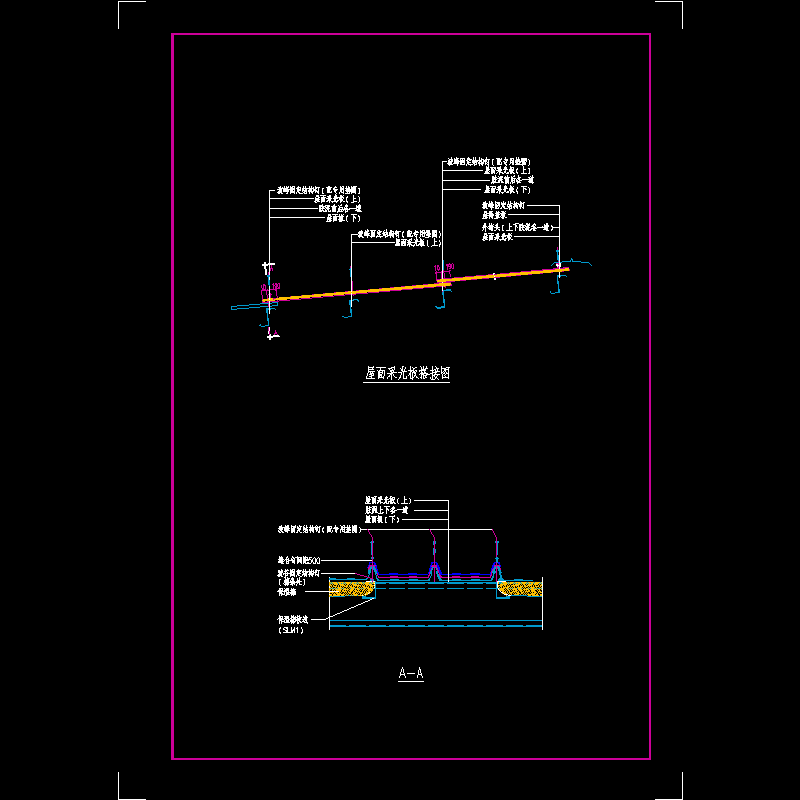

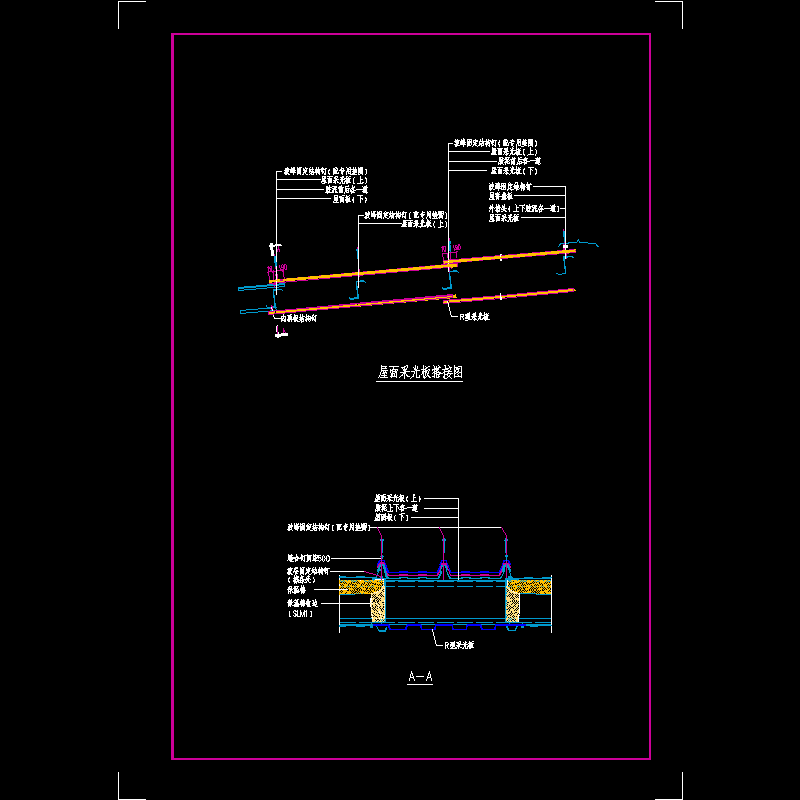

内容包括屋面板结构钉位置图 暗扣式(CLP)屋面板安装示意 山墙檐口节点 檐口节点(有内墙板，内顶板) 屋脊节点详图 屋面采光板搭接图 女儿墙檐口节点 山墙女儿墙详图 ......... 　　 　　总共14张图纸。

st16-3a.dwg

st16-4a.dwg

st16-5a.dwg

st16-6a.dwg

st16-7a.dwg

st16-8a.dwg

st16-9a.dwg

st16-10a.dwg

st16-11a.dwg

st16-12a.dwg

st16-13a.dwg

st16-14a.dwg

st16-1a.dwg

st16-2a.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
