轮胎CUTTER电控全套设计格式，共43张

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

轮胎CUTTER电控全套，共43张图纸。

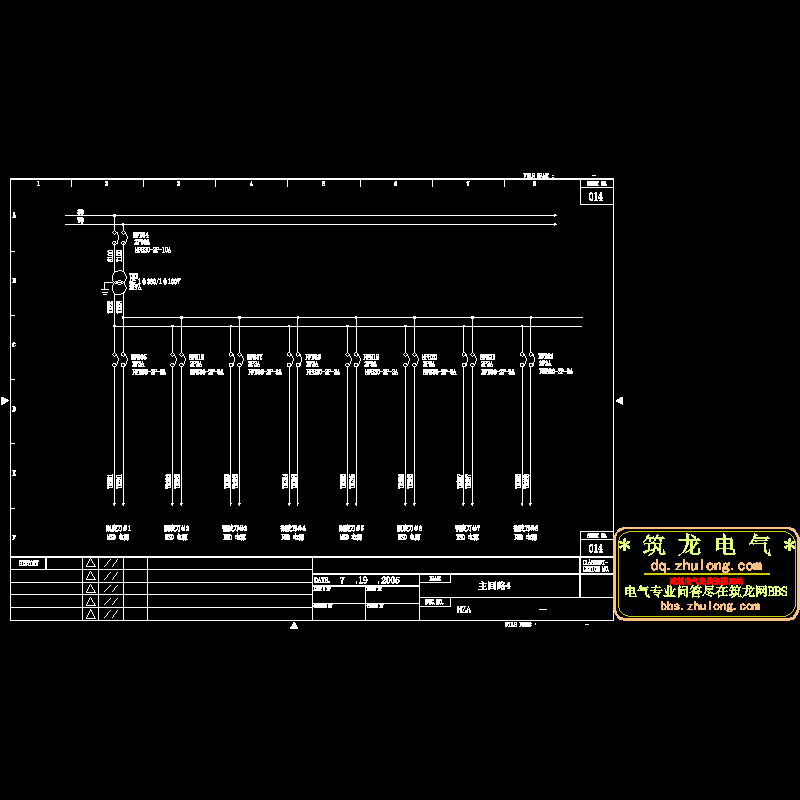

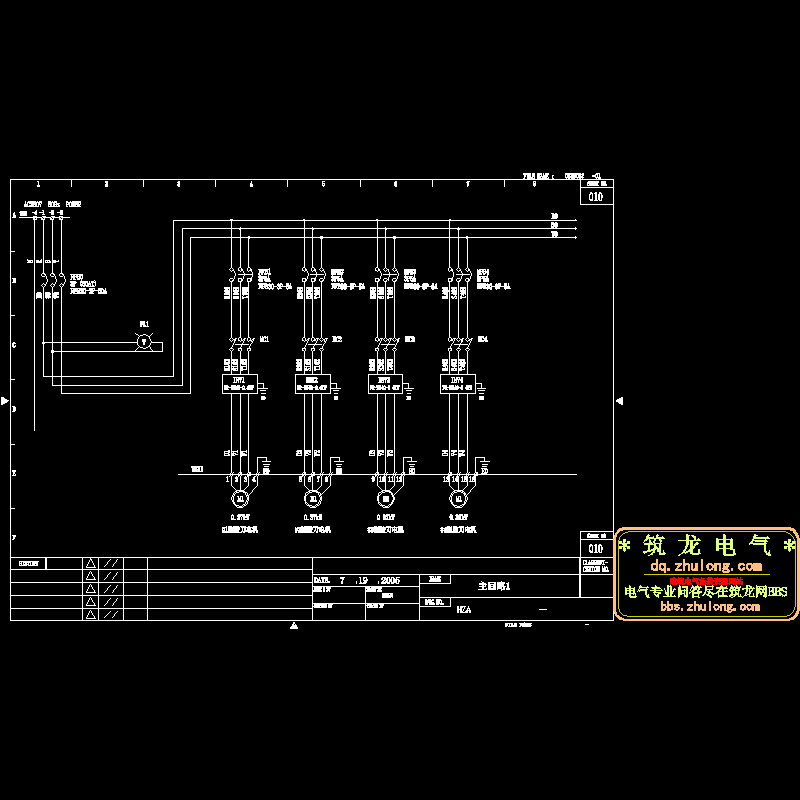

0010主回路1.dwg

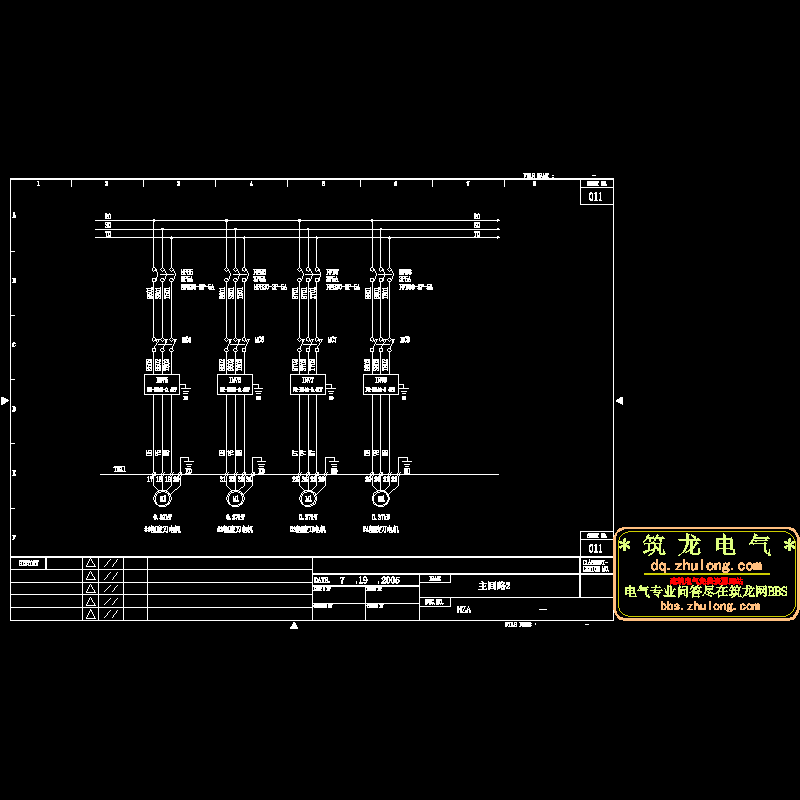

0011主回路2.dwg

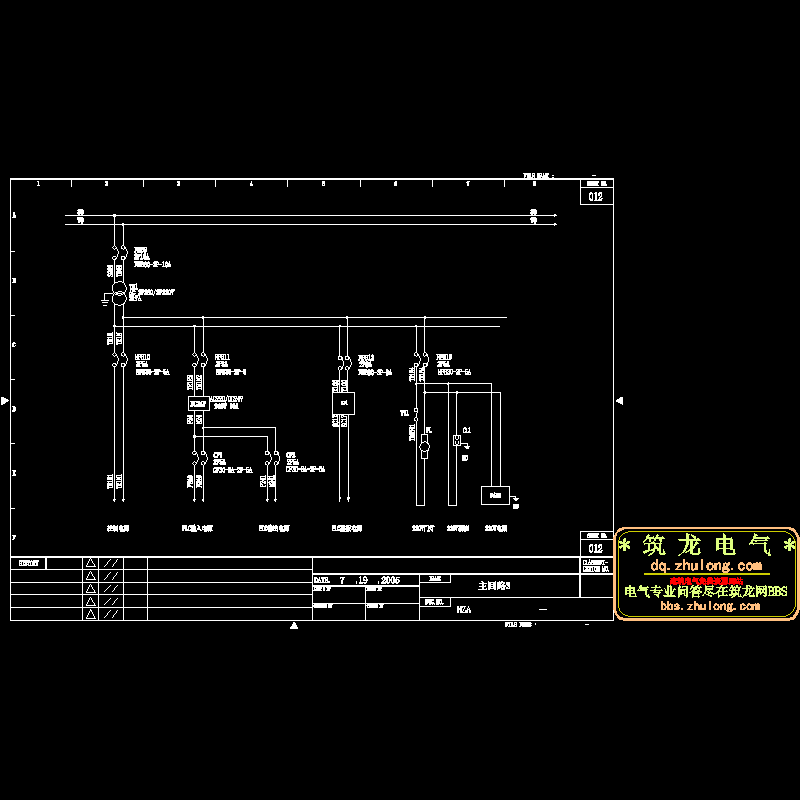

0012主回路3.dwg

0013主回路4.dwg

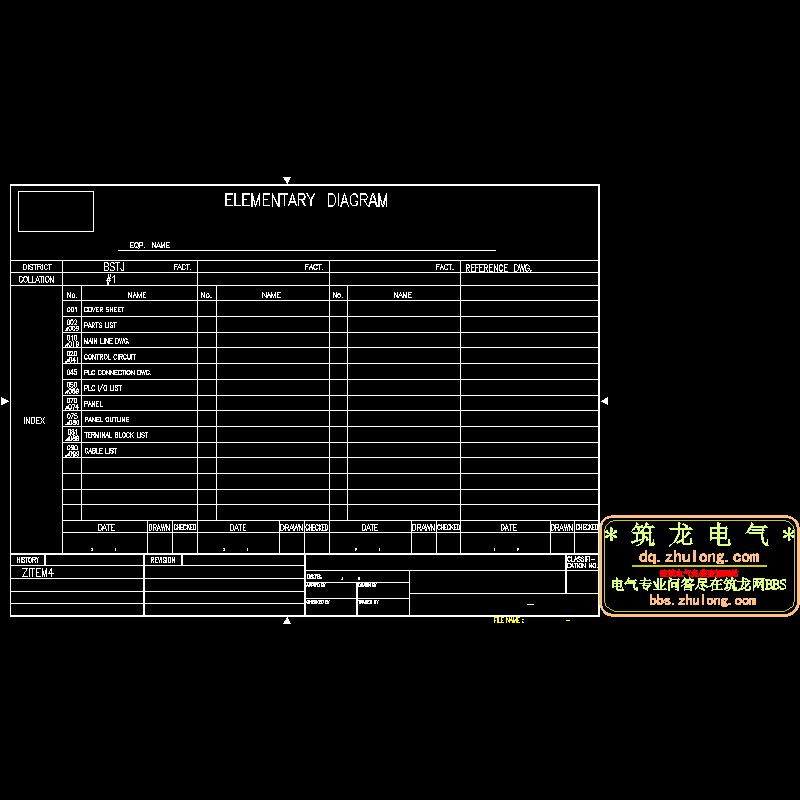

001cover sheet.dwg

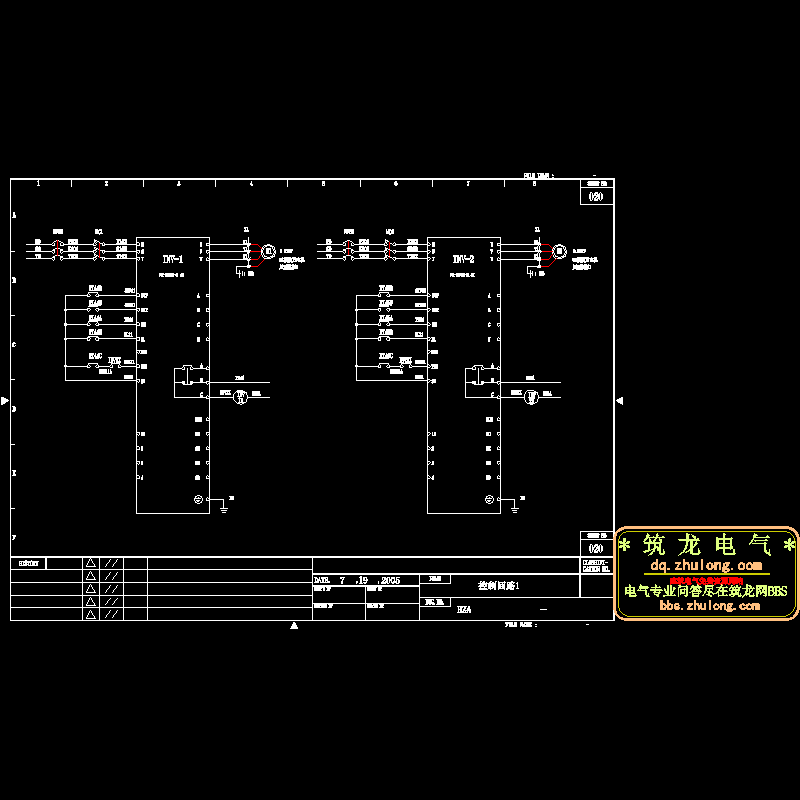

0020控制回路1.dwg

0021控制回路2.dwg

0022控制回路3.dwg

0023控制回路4.dwg

0024控制回路5.dwg

0025控制回路6.dwg

0026控制回路7.dwg

0027控制回路8.dwg

0028控制回路9.dwg

0029控制回路10.dwg

002part1.dwg

0030控制回路11.dwg

0032控制回路13.dwg

0036控制回路17.dwg

0037控制回路18.dwg

0038控制回路19.dwg

0039控制回路20.dwg

003part2.dwg

0040控制回路21.dwg

0045plc配置图.dwg

0046plc输入图1.dwg

0047plc输入图2.dwg

0048plc输入图3.dwg

0049plc输入图4.dwg

0050plc输入图5.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
