应急柴油发电机组安装之排烟管、消声器吊架安装图（总共16页CAD图纸）(额定电压)(dwg)

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

适用范围: 　　1 新建、改建、扩建建筑物正常场所内安装单台、联机风冷（闭式水循环）应急柴油发电机组。 　　2 应急柴油发电机房设置在建筑物的首层、中间各层或地下室。 　　3 柴油发电机组连续功率为100kW—1000kW。 　　4 柴油发电机组连续功率为1500r.p.m.、带涡轮增压器、电启动、电子调速。 　　5 发电机额定电压为230V/400V；50Hz；cosφ=0.8。 　　6 励磁方式：无刷。相复励。 　　全套资料共分为9个部分，该附件为排烟管、消声器吊架安装图部分。共16张图纸

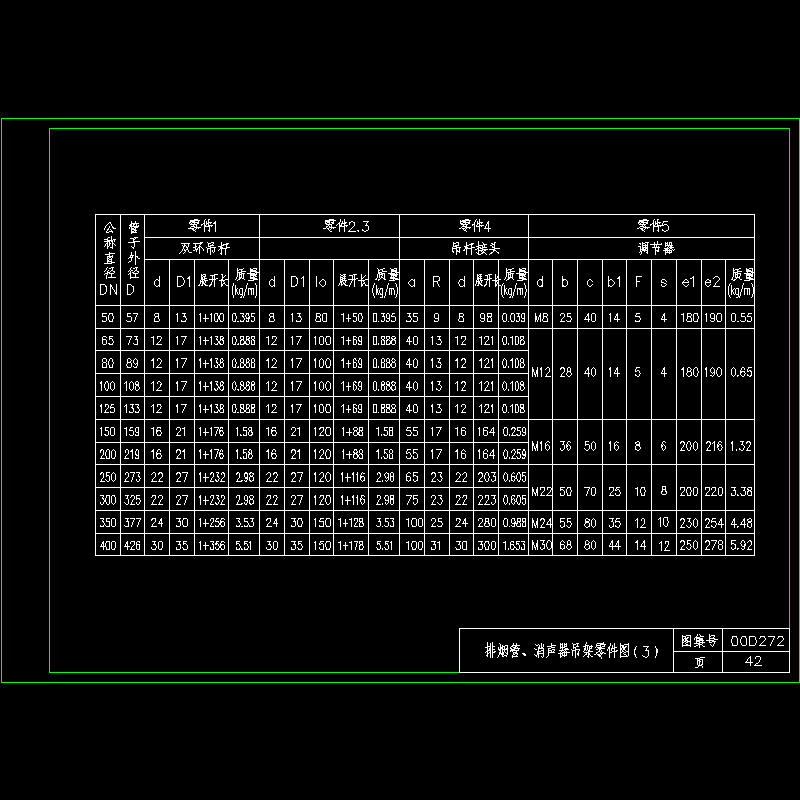

42-排烟管、消声器吊架零件图（3）.dwg

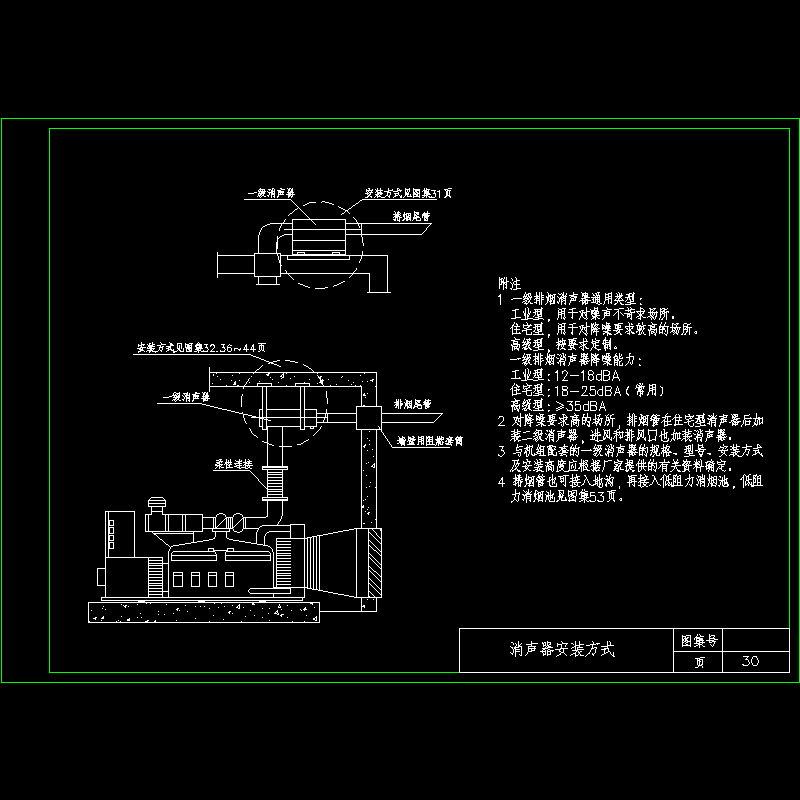

30-消声器安装方式.dwg

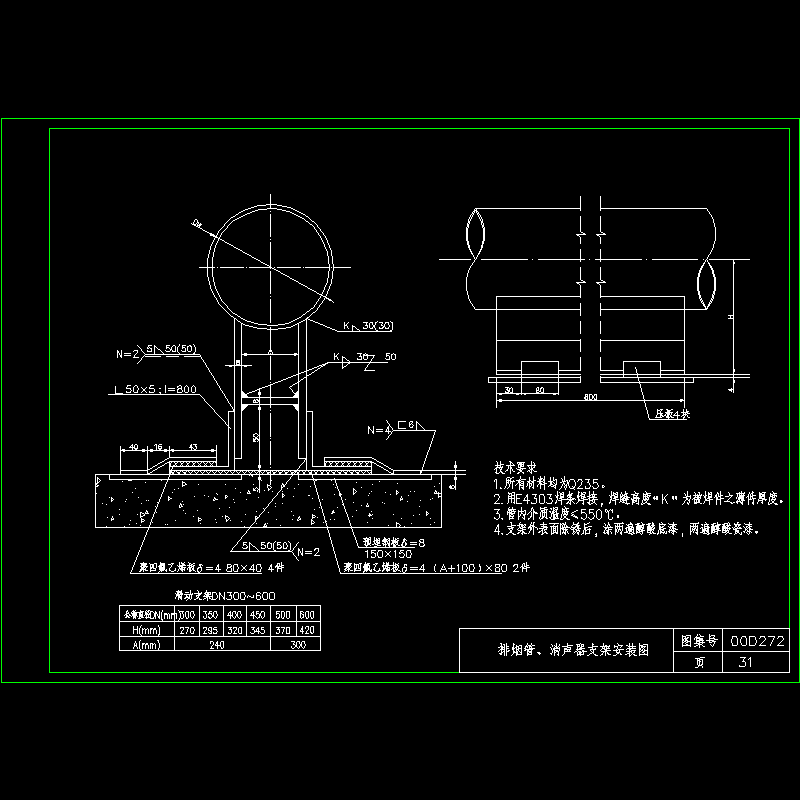

31-排烟管、消声器支架安装图.dwg

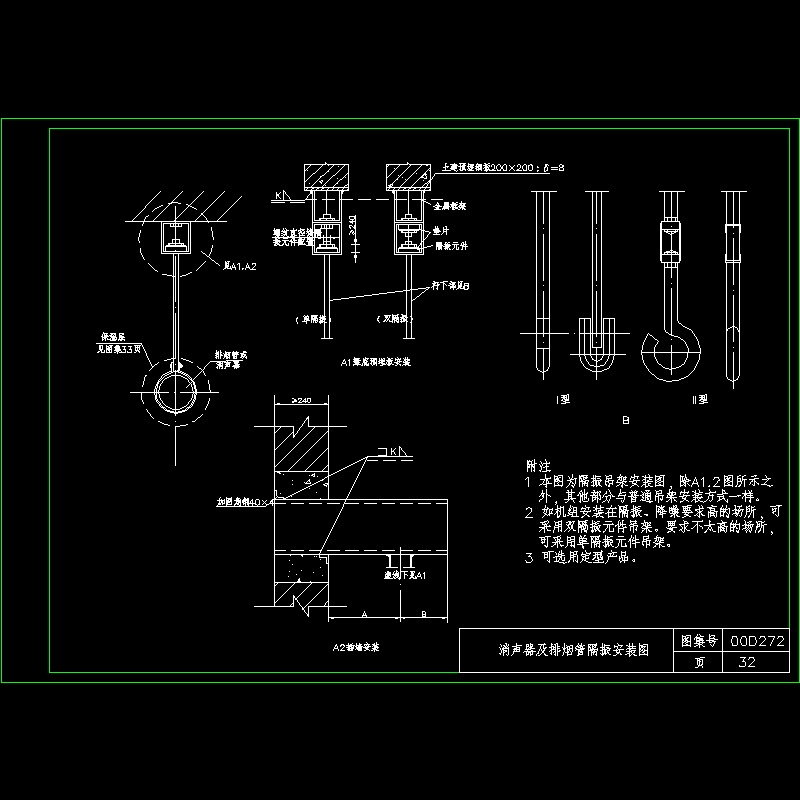

32-消声器及排烟管隔振安装图.dwg

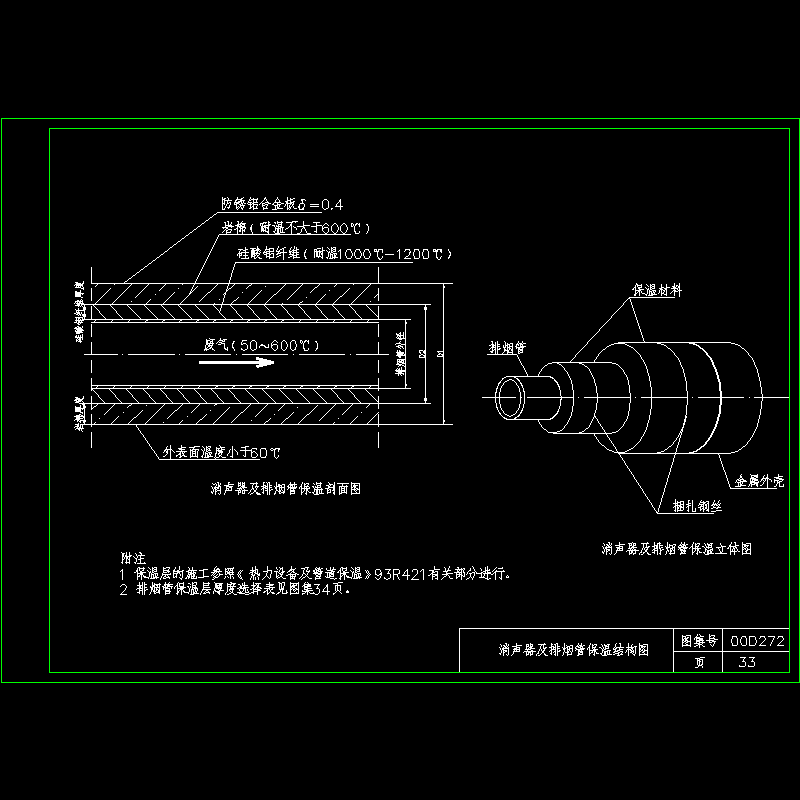

33-消声器及排烟管保温结构图.dwg

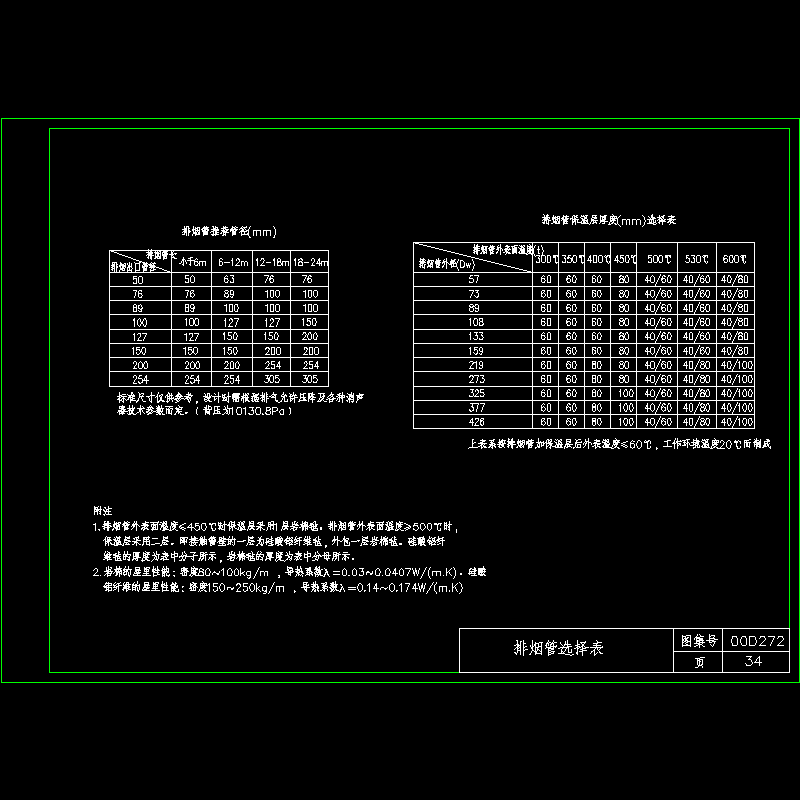

34-排烟管选择表.dwg

35-排烟管、消声器安装附注.dwg

36-排烟管、消声器吊架安装图（1）.dwg

37-排烟管、消声器吊架安装图（2）.dwg

38-排烟管、消声器吊架安装图（3）.dwg

39-排烟管、消声器吊架安装图（4）.dwg

40-排烟管、消声器吊架零件图（1）.dwg

41-排烟管、消声器吊架零件图（2）.dwg

29-土建型二级消声器大样图.dwg

43-排烟管、消声器吊架零件图（4）.dwg

44-排烟管、消声器吊架零件图（5）.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
