豪园三期A4型别墅-檐口节点CAD详图纸(道路广场)(dwg)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

[东莞市]某豪园三期A4型别墅-檐口节点详图 　　 　　规划总用地面积：513562.172m2，三期建设用地面积：49194.76m2 　　绿地面积：22137.64m2 　　地上建筑面积：42693.40m2，地下建筑面积：13450.30m2 　　绿地率：45% 　　道路广场用地面积：16742.1m2，停车位（地上/地下）87 　　.. 　　 　　内容包括檐口节点详图

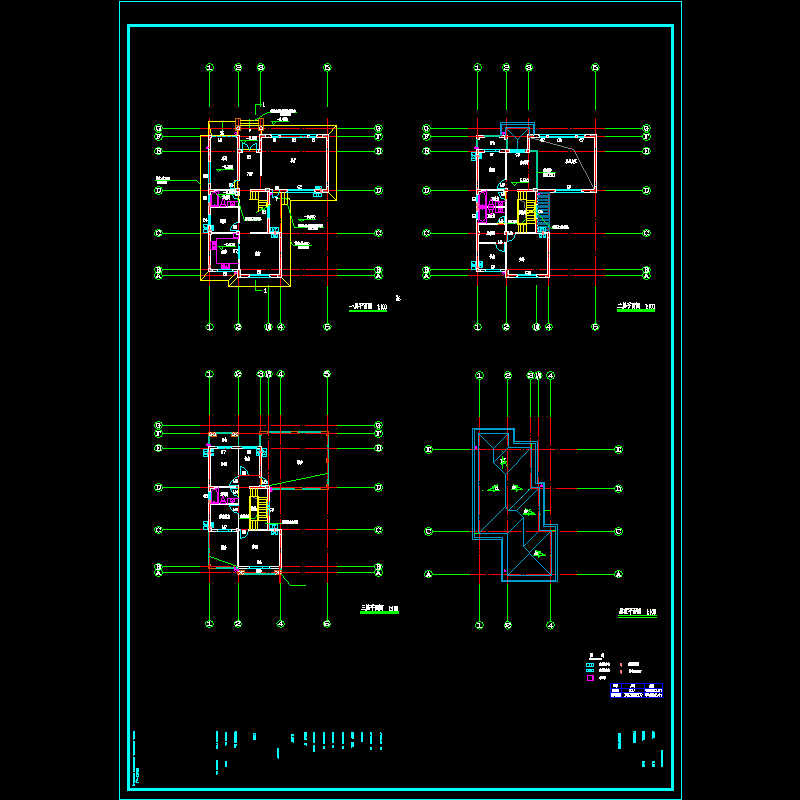

js-a4-04 各层平面图.dwg

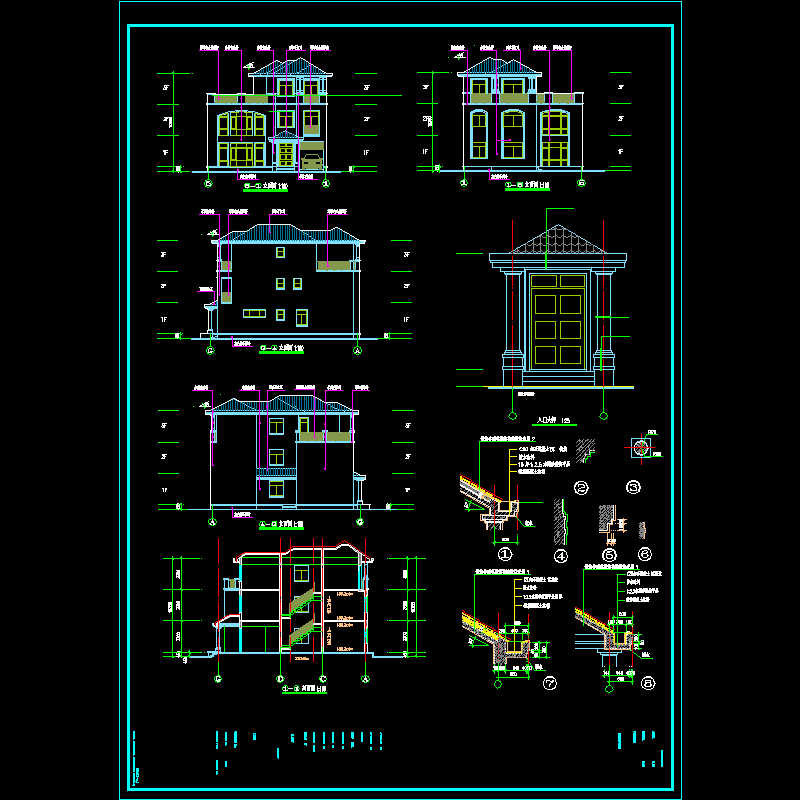

js-a4-05 立面图 1-1剖面图 节点详图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
