围护结构支撑围檩及接头设计CAD图纸(连接节点)(dwg)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本图为一榀钢支撑的结构用料，钢支撑可重复使用，材料为Q235，楔块为45号铸钢。支撑由活动、固定端头和中间节组成，各节由螺栓连接，本图所示为标准长度横撑中间节组合模数,非标准长度横撑按其实际情况确定中间节组合模数。横撑用φ609焊接钢管,壁厚12或16mm。焊接管纵向焊缝为v形坡口双面焊。安装时，腰梁、端头、千斤顶各轴线要在同一平面上，为确保平直，横撑上法兰螺栓应采用对角和分等分顺序扳紧，纵向钢腰梁就位时，应缓慢放在钢支架上，不得有冲击现象出现。每榀支撑安装时，用2台100t千斤顶对挡土结构施加预应力，千斤顶本身必须附有压力表，使用前需在实验室进行标定，两台必须同步施加顶力，达到设计值后，塞紧钢楔块才能拆除千斤顶。两端部与挡土结构接触处应紧密结合，在钻孔桩的表面凿毛，抹200mm宽、400mm高的快凝早强砂浆垫层，使腰梁与桩密切接触，垫层表面要垂直平整，早强砂浆配合比应通过实验确定。 　　焊接管端头与法兰盘焊接处，法兰端面与轴线垂直偏差控制在1.5mm以内，每根钢支撑的安装轴线偏心不大于20mm。在钢腰梁与钢支撑的连接节点处加设加劲肋板,厚度10mm。斜撑端部与挡土结构接触处应紧密结合，在桩的表面凿毛，抹200mm宽、650mm高的M10快凝早强砂浆垫层。 　　……共计4张，设计于2009年

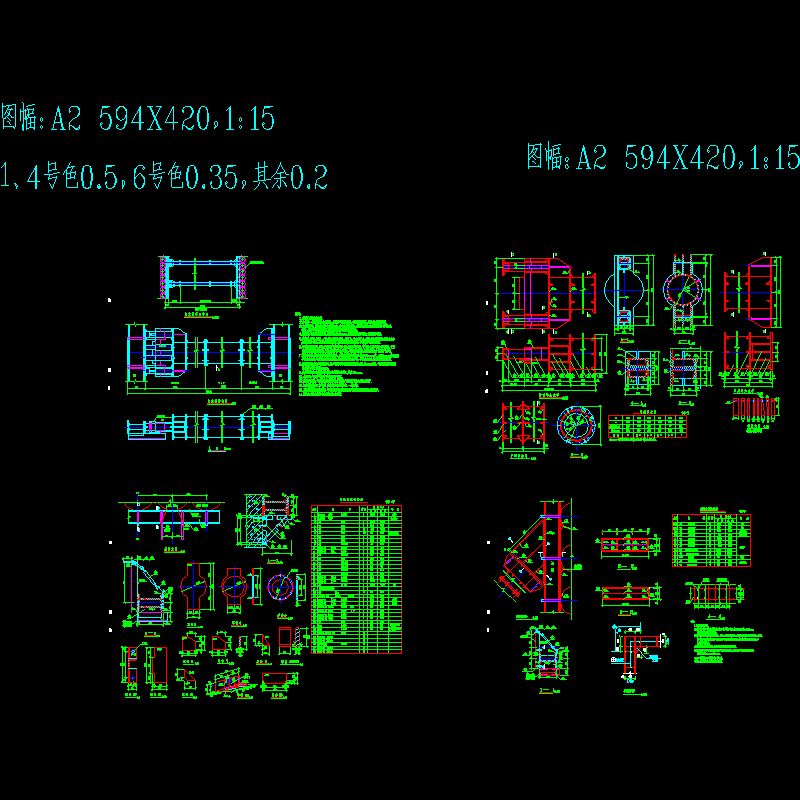

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
