[分享]住宅小区通风设计dwg格式CAD图纸(居住建筑)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目子项为1—16栋楼，均为18层居住建筑。共A、B、B、C、D、E、F、G、H、J、K、L、M 12种户型。设计内容：通风及防排烟。 　　不靠外墙的住宅厨房及卫生间的通风由土建专业作变压式风道解决。商铺卫生间的通风换气，换气次数为 次/h。 　　该附件包括A、B、C、D四个地下室和1、4、7、9、10、11、12、13、14、15栋楼的通风排烟设计图以及通用图。

n001-0.dwg

n002-0.dwg

n003-0.dwg

n004-0.dwg

n001.dwg

n002.dwg

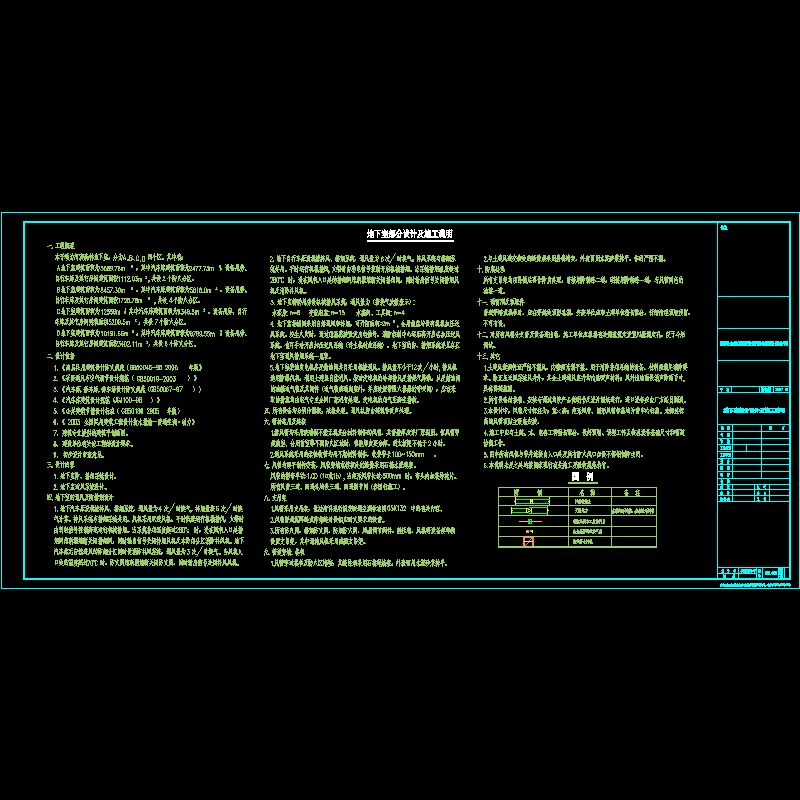

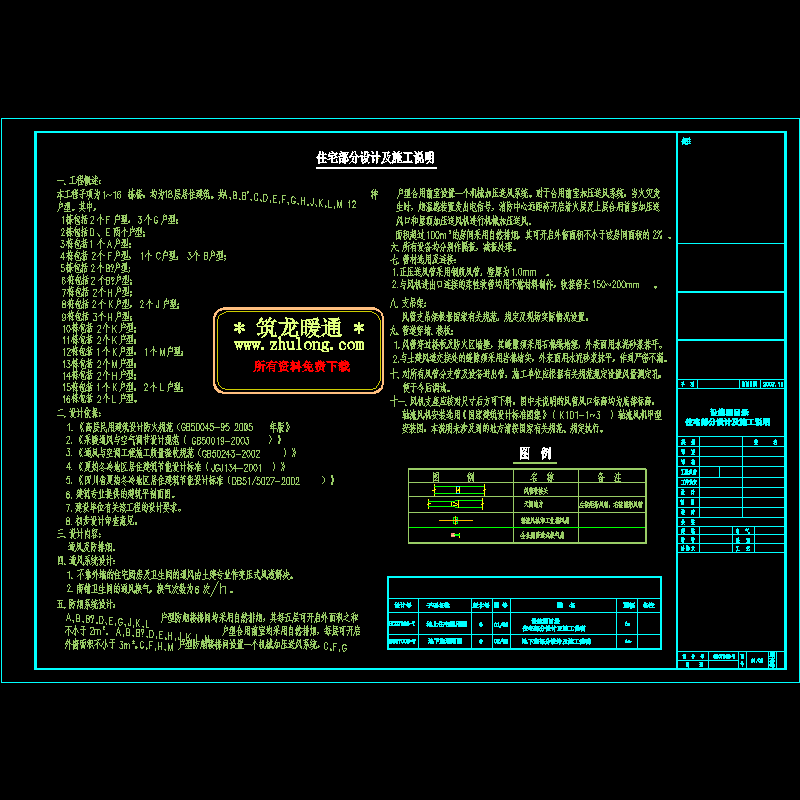

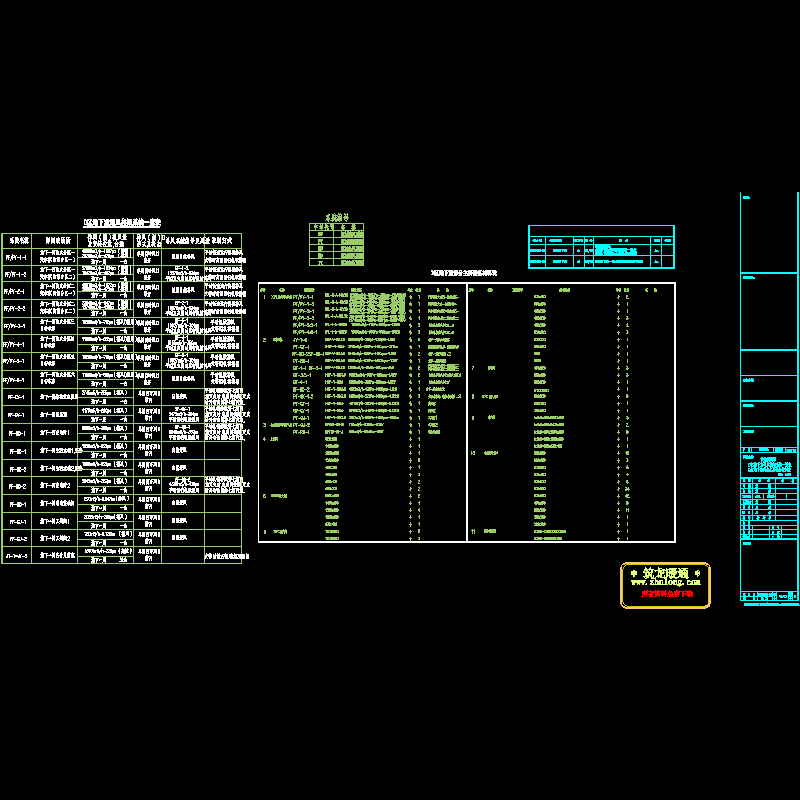

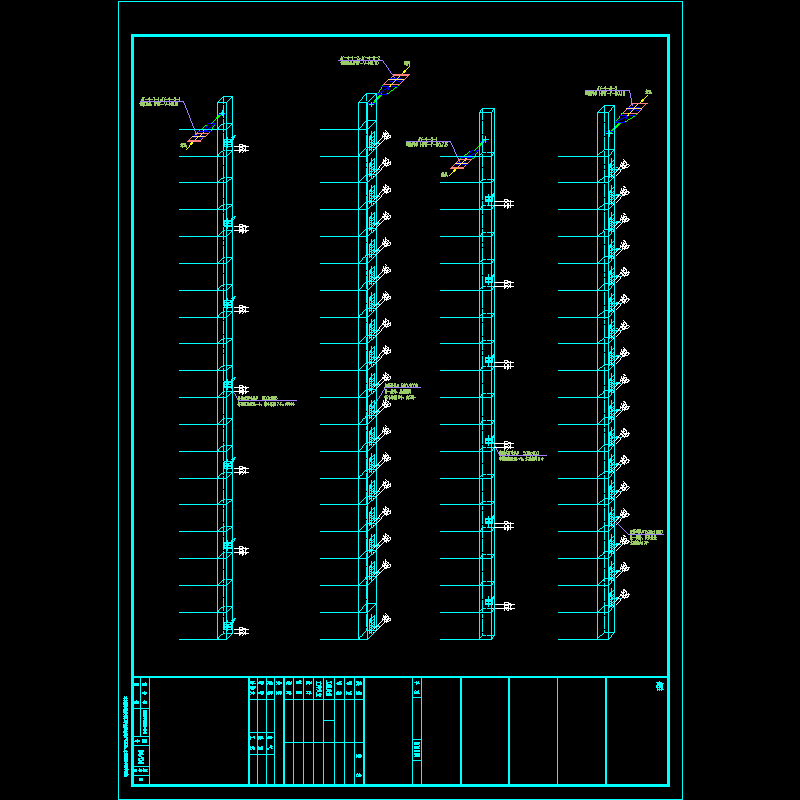

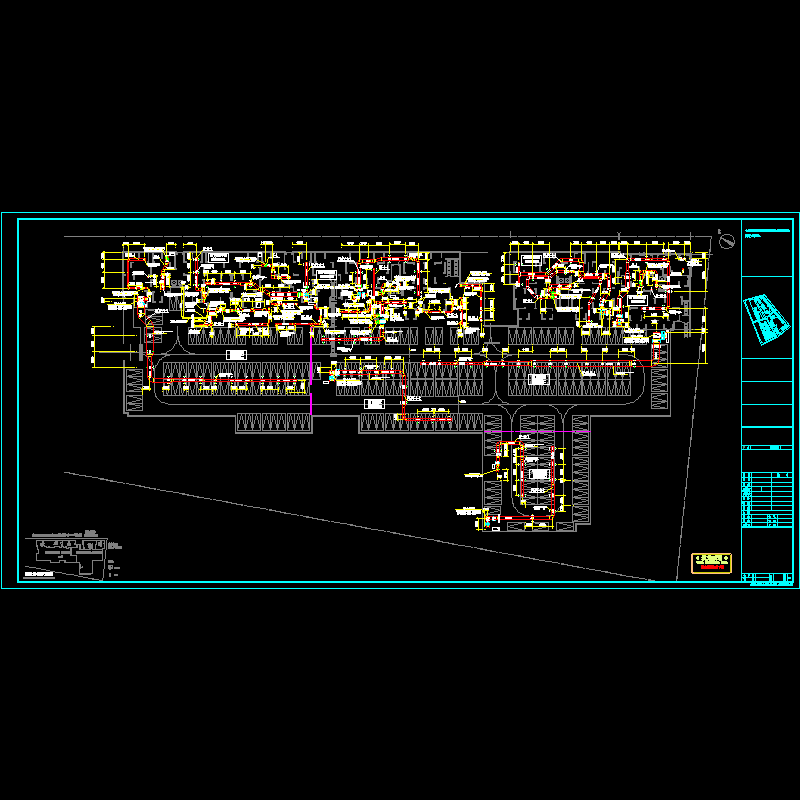

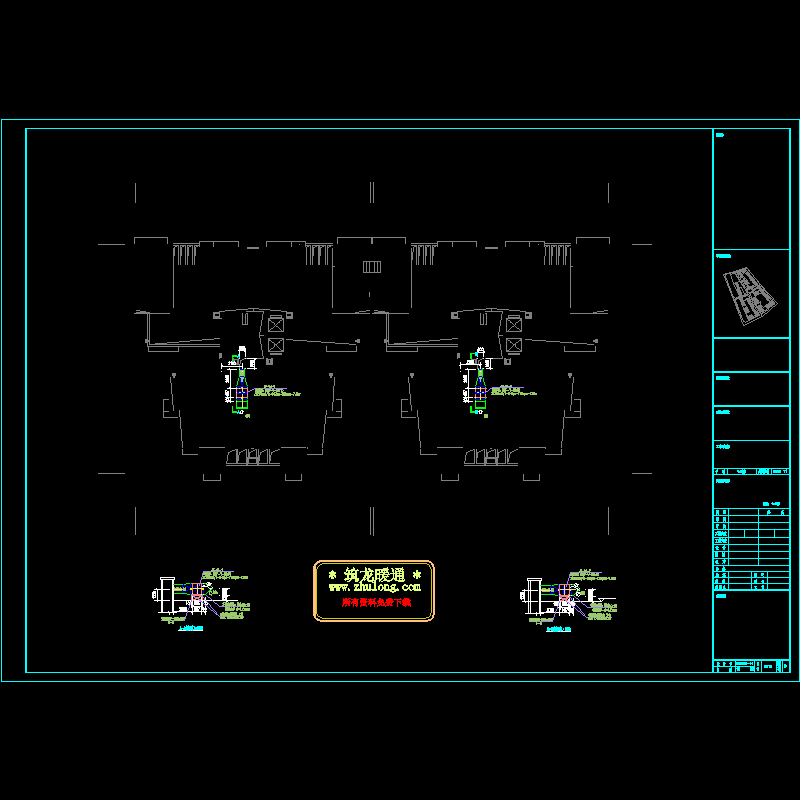

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-9-9 20:36:13上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
