C25素混凝土挡土墙设计CAD图纸(dwg)

mmnnkkhg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

C25素混凝土挡土墙断面图、挡墙设置一览表

……

挡墙基底摩擦系数f=0.25，填料容重为18KN/M3，计算内摩擦角φ=35。挡墙基底承载力超过100kpa，挡墙基础可不做换填处理。挡墙每10m分一道变形缝，缝宽2cm。缝内沿墙内、外、顶三边填塞沥青麻筋或沥青木板，塞入深度不小于0.15m。挡土墙设置一排坡度5%直径100mm的PVC管泄水孔，墙背泄水孔孔口应设置碎石倒滤层，泄水孔的出水口应高出地面≥200mm。

……

共计1张。

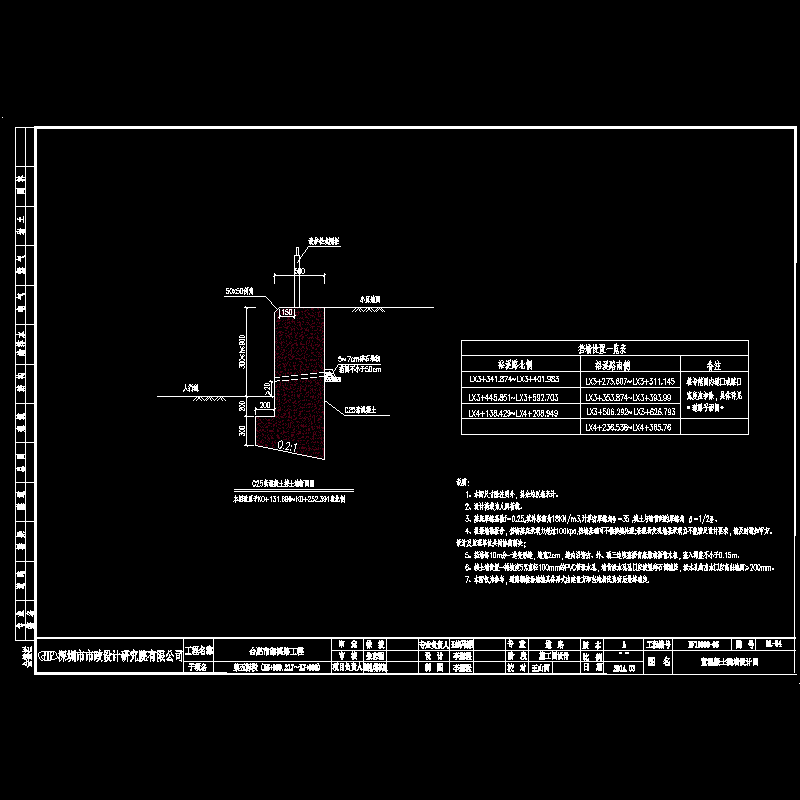

C25素混凝土挡土墙设计图


第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
