3层2万平宾馆弱电智能化系统CAD施工图纸（2020）(dwg)

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宾馆
• 建筑高度：多层建筑
• 建筑面积：25091.7平方米
• 地上层数：2/3层
• 地下层数：1层
• 图纸设计深度：施工图
• 设计年代：近代
• 地下室用途：设备用房,其它
• 弱电设计：入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,综合布线系统,有线电视和卫星接收系统,会议系统,信息网络系统,智能化集成,其它

概况：

该项目为某宾馆二期项目，基地总占地约86822.4平方米，位于宾馆东北侧，新建5栋小楼（一大两中两小格局）。新建5栋小楼总建筑面积为25091.7平方米，其中地下面积约6135.6平方米，地上面积约18956.1平方米。其中1#楼地下一层，地上二层，2#楼地下一层，地上二层，3#楼地下一层，地上三层，4#楼地下一层，地上二层，5#楼地下一层，地上二层。每栋楼负一层设置弱电机房，信息中心设置在一期工程，消防控制室设置在1#楼负一层。

设计范围：

结构化综合布线系统；计算机网络系统；IPTV/有线电视系统；

视频监控系统；门禁管理系统；停车场管理系统；

会议系统；背景音乐系统；客房控制系统；防盗报警系统；

一卡通系统；智能照明系统；楼宇自控系统；电子巡更系统。

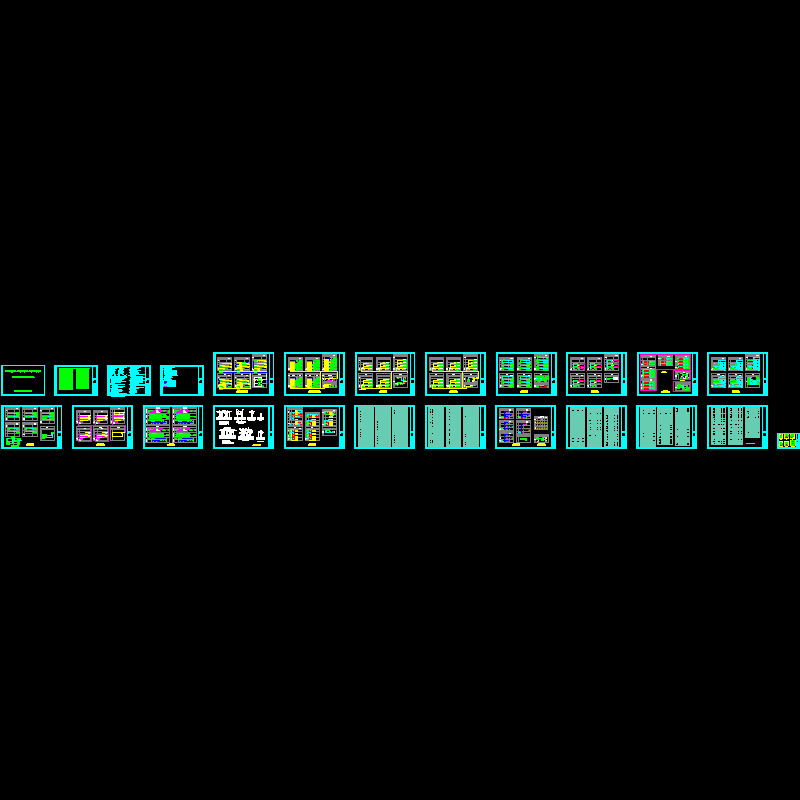

部分图纸摘录：

综合布线（基础网）系统图

客房控制系统图

会议系统图

一卡通系统图

智能照明系统图

电子巡更系统图

防盗报警系统图

背景音乐系统图

视频监控系统图

弱电进线间布局图、消防控制室布局图

楼宇自控控制原理图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
