厂房临时办公室配电设计CAD施工图纸(防雷接地系统)(TN-S)

[复制链接]

0

主题

0

帖子

948

积分

超级版主

Rank: 8Rank: 8

积分
948
发表于 2020-8-29 07:16:10 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:办公
  • 建筑高度:单层建筑
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目地址:广东
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它

概况:
本项目为临时办公室配电设计。临时办公室的AP01总配电箱的电源进线从临时变压器引来,配电电源电压为380/220V三相五线制,配电方式采用放射式。配电设备安装高度:落地式配电柜底部垫高150mm,侧板和后面板应有散热孔,采用上进上出线为主方式。照明开关底边距地1.4m;插座:排气扇用插座靠近排气扇安装,底边距地为2.2m,空调用插座底边距地0.3m,普通插座底边距地0.3m,现场开关箱底边距地1.4m。照明系统:荧光灯具、节能筒灯自带电子镇流器,功率因数不低于0.9。 线路敷设方式:配电箱AP01进线采用YJV-0.6/1 3*150 2*70 电力电缆 ,穿管埋地敷设至临时变压器埋深不小于0.7m。线路集中处,采用槽式桥架沿墙面,吊顶内敷设,其余全部穿焊接钢管沿墙面敷设。

设计范围:
照明系统;插座系统;空调配电;
电力干线系统;防雷接地系统;

部分图纸摘录:

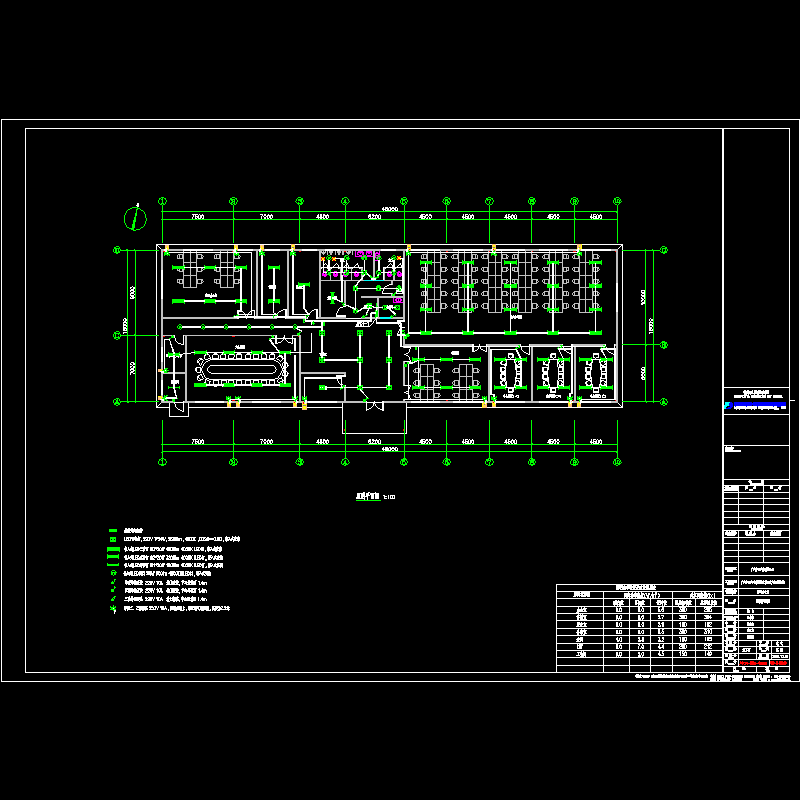

照明平面图

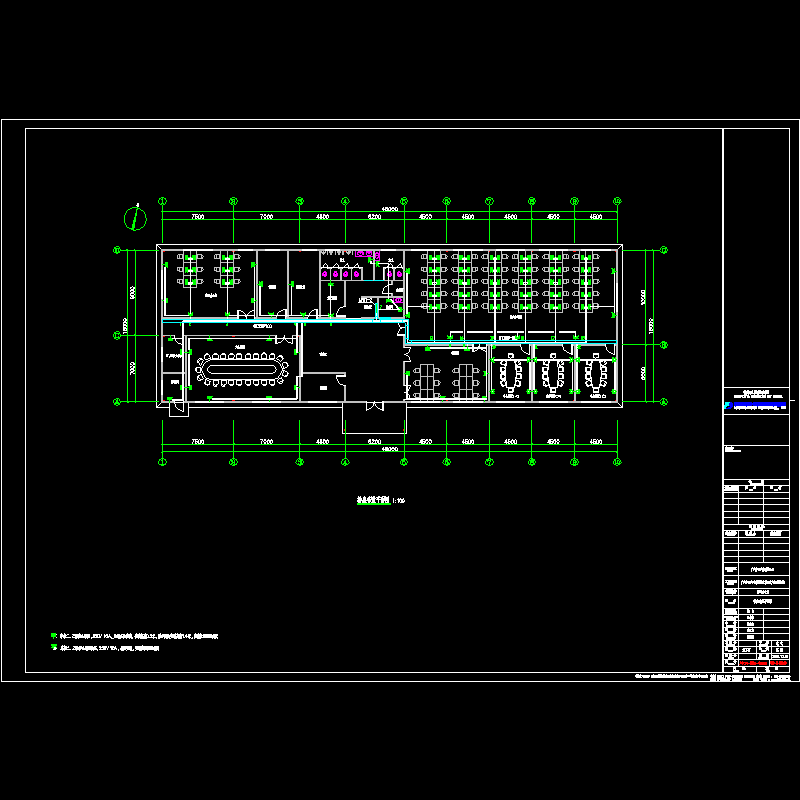

应急照明平面图

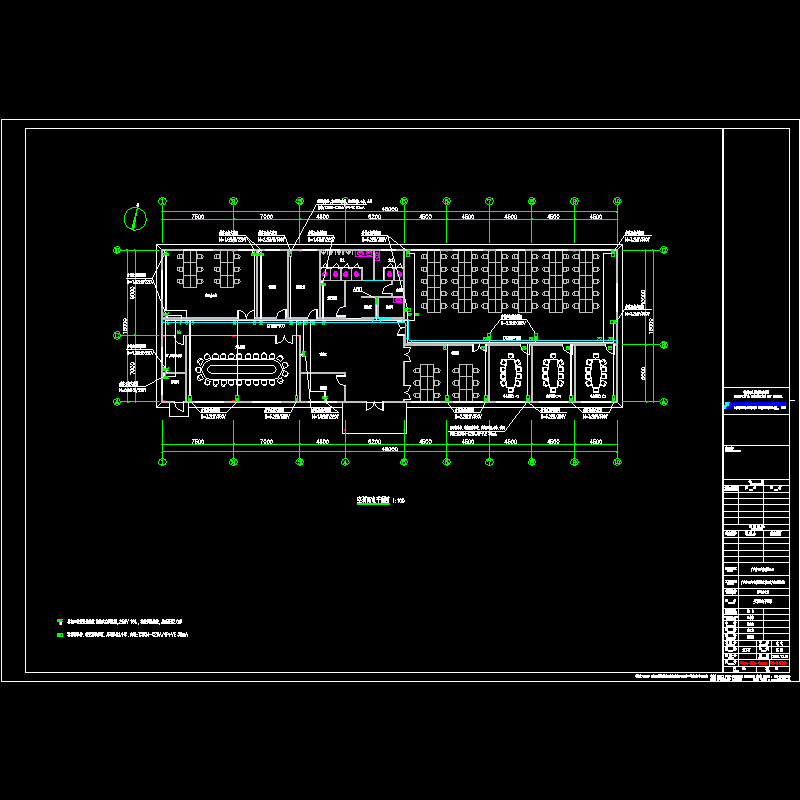

插座布置平面图

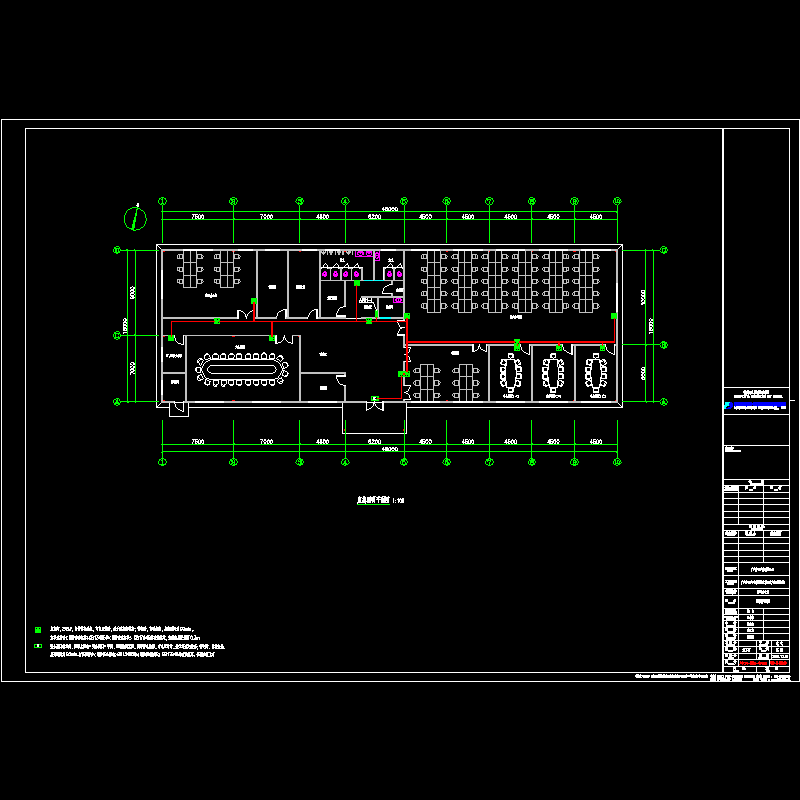

电力干线平面图

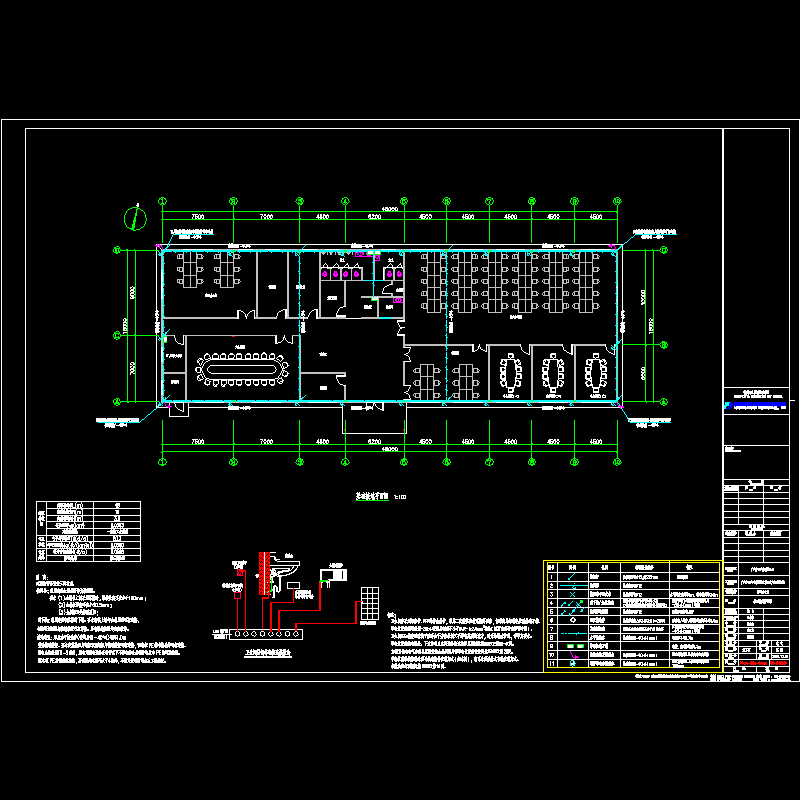

屋顶防雷平面图

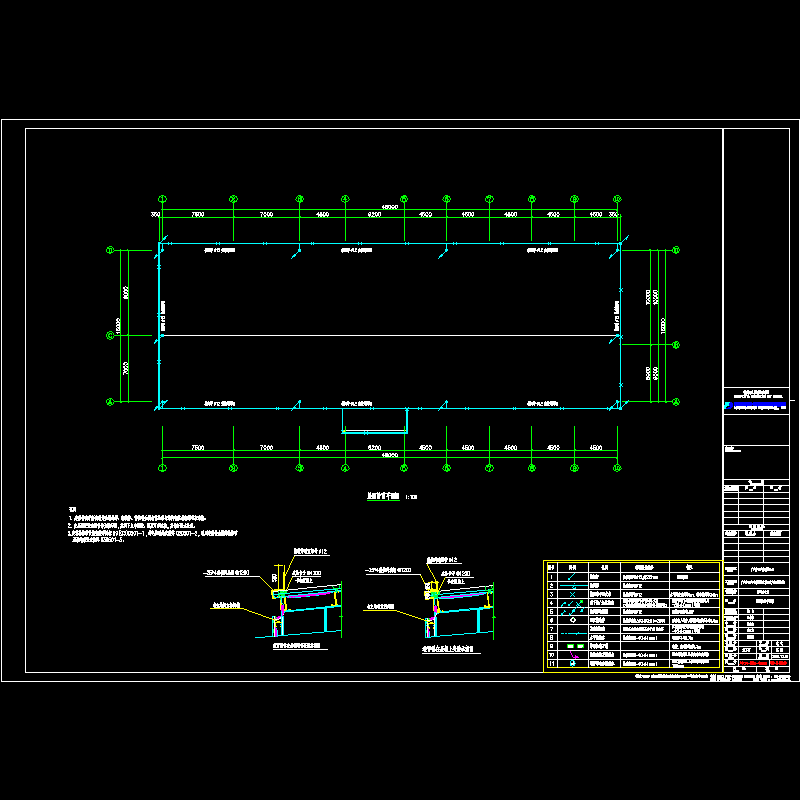

基础接地平面图
电力外网平面图




配电箱系统图



5ls-e-01r00.dwg
5ls-e-01r00.dwg
5ls-e-02r00.dwg
5ls-e-02r00.dwg
5ls-e-03r00.dwg
5ls-e-03r00.dwg
5ls-e-04r00.dwg
5ls-e-04r00.dwg
5ls-e-05r00.dwg
5ls-e-05r00.dwg
5ls-e-06r00.dwg
5ls-e-06r00.dwg
5ls-e-07r00.dwg
5ls-e-07r00.dwg
5ls-e-08r00.dwg
5ls-e-08r00.dwg
5ls-e-09r00.dwg
5ls-e-09r00.dwg
5ls-e-cr00.dwg
5ls-e-cr00.dwg
目录、说明.dwg
目录、说明.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-8-29 07:16:10上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在办公建筑专区发帖交流相关知识。

附件2099v11ewdde10ffse0cdcd.zip

1.04 MB

下载  售价: 100 积分    赚积分
