结构模型设计方案（结构竞赛作品，含计算书、结构方案设计CAD图纸）(dwg)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该附件为某结构竞赛参赛作品，结构整体外型为一个上承式桁架。其造型融入三角形和矩形等美学元素，整体造型简单、受力形式较好，符合该竞赛的设计理念。
本结构模型包括方案简介，及方案特点，应用前景等。重点介绍了施工流程，要点，结构方案图（效果图，立面图，俯视图），设计计算书（结构计算模型，结构强度计算）。

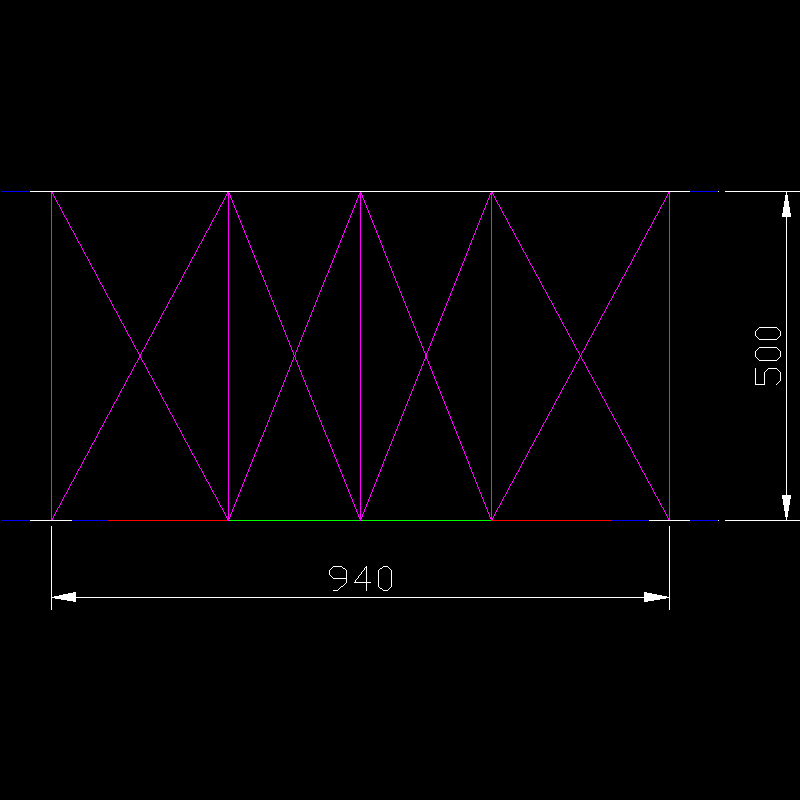

结构俯视图.dwg

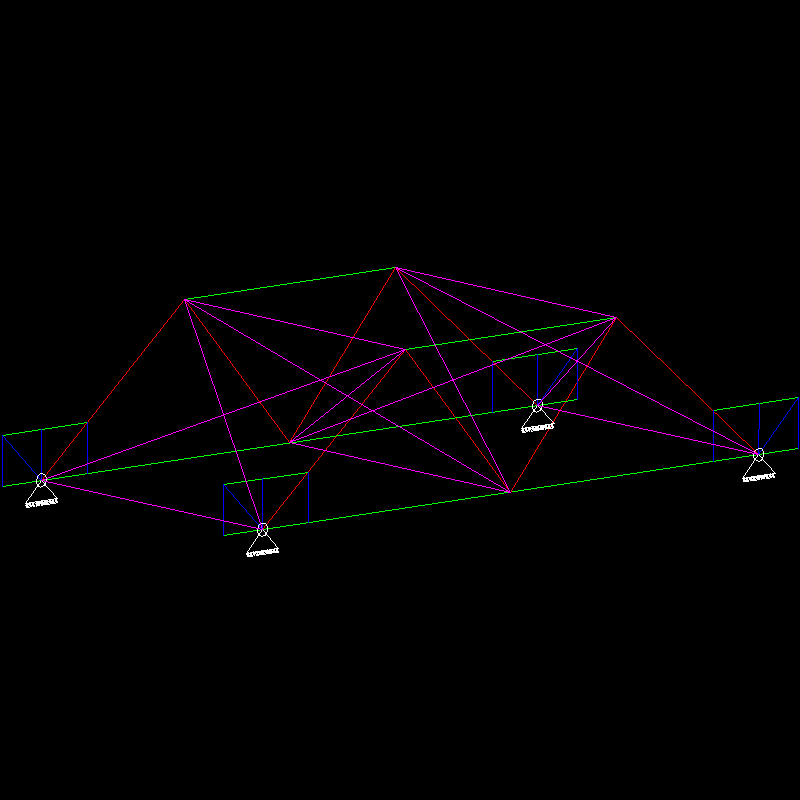

三维结构效果图.dwg

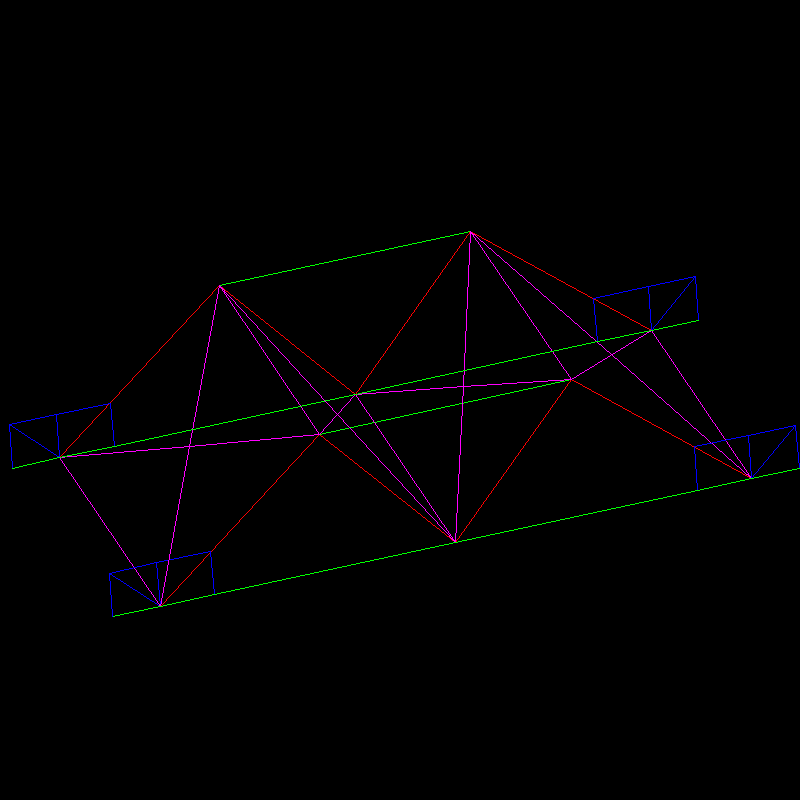

图2-1三维结构效果图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
