石材栏杆施工大样CAD图纸(花纹图案)(dwg)

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

说明：

1、本图尺寸单位：均以mm计。

2、栏杆柱、栏板用材均为青石，压顶石采用色彩与栏杆相近的凝灰岩。

3、栏杆每45m设一道双柱，栏杆柱中距为1786mm。

4、栏杆、栏板雕刻花纹图案由业主确定，以展示江山市的人文、历史、风景为主。栏板为浮

雕，柱头为云纹雕饰。

5、栏杆、扶手与栏杆柱之间每跨一端固定牢固、一端要保证能够适应伸缩，但不能自由晃动。

6、压顶石相互之间应挤压密实，与基础用1：2水泥砂浆结合。

7、栏杆柱锚固深度（榫头长度）应保证，锚固用砂浆为1：2水泥砂浆。

8、栏杆用石材应确保色彩一致，无裂隙、暗裂，加工安装时不得有明显的毛刺、缺口。

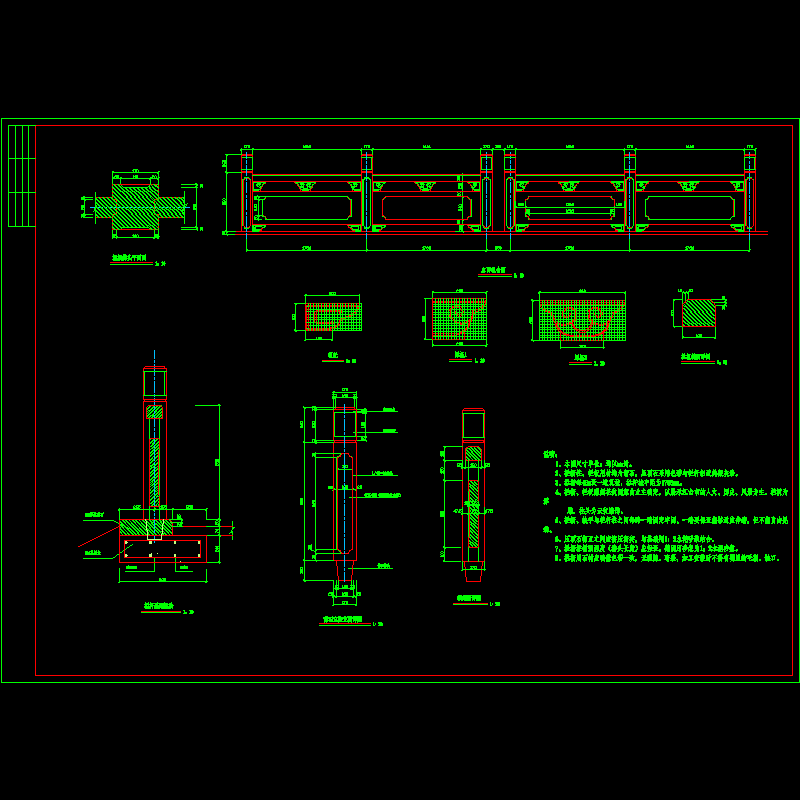

立面组合图

柱板榫头平面图

栏杆基础做法

青石立柱立面详图

第 1 张图
