3层新世纪安居型农村住宅建筑施工CAD图纸(屋顶平面图)(dwg)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 别墅类型：小康农居
• 建筑高度：多层建筑
• 外立面材料：涂料
• 建筑结构形式：砌体结构,混合结构
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 参考图纸：16张
• 建筑面积：135平方米
• 地上层数：3层
• 效果图：无

该附件为新世纪安居型农村住宅建筑施工图，院落布局中，考虑到农村的生活习惯，为了加强邻里交往活动，将两种户型的住宅对拼形成中心交往院落，为居民营造更自然和谐的生活和交往空间，使和谐的邻里关系在现代社区中重现。设计中将活动区与休息区明确分开，起居室和餐厅分别设置，但又互相连通，前后院的设计使得两者都可直接对外观景。厨卫布置得当，餐厨可分可合，提出复合型厨房的概念。将厨房的不同功能空间分别设置，改善了就餐空间的条件，并增加了一直被忽略的家务空间。每户中都设置了许多贮藏空间，包括玄关的鞋帽贮藏，底层家务区的农具贮藏，楼梯下部的贮藏室，卧室内独立的更衣室等。使其功能上既实用又满足现代文明生活的要求。

以下部分图纸展示：

1安居型农村住宅北立面图

2安居型农村住宅南立面图

3安居型农村住宅一层平面图

4安居型农村住宅二层平面图

5安居型农村住宅三层平面图

6安居型农村住宅屋顶平面图

7安居型农村住宅剖面图

8安居型农村住宅厨房平面图

9安居型农村住宅总平面图

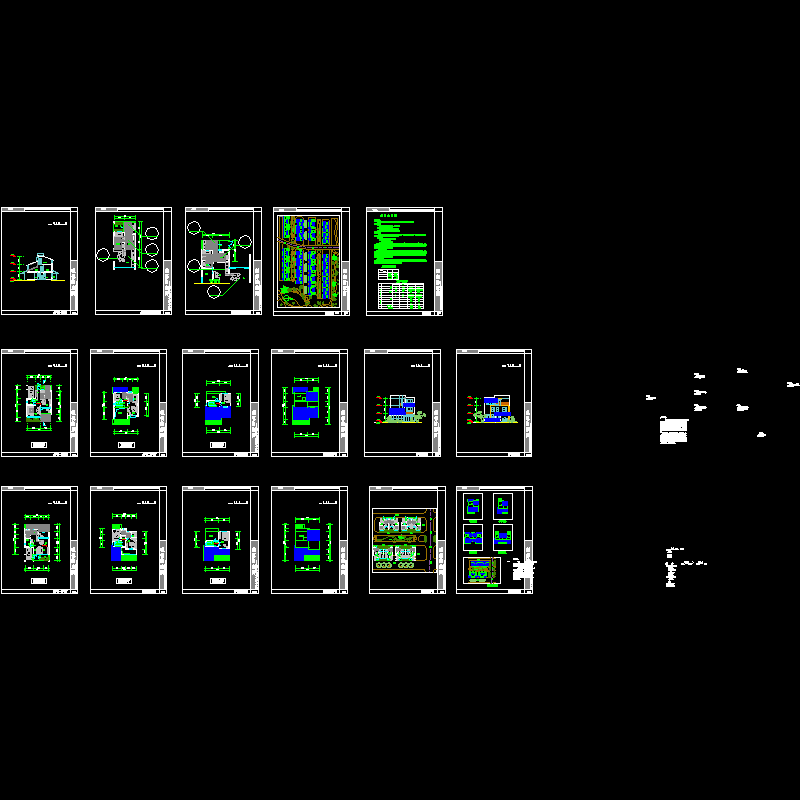

第 1 张图
