建筑类别：住宅
-
建筑高度：多层建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：桩基础
-
结构安全等级：二级
-
抗震设防烈度：6度抗震
-
风压：0.45kN/平方米
-
雪压：0.45kN/平方米
-
参考图纸：16张
附件详情
结构设计总说明、地下室结构设计总说明、桩位
平面布置图
、桩基设计说明、地下室底板梁平法施工图、地下室底板结构平面施工图、地下室顶板梁平法施工图、地下室顶板结构平面施工图、基础顶～地下室顶板柱平法施工图、地下室顶板～二层柱平法施工图、梁平法施工图、结构平面施工图、柱平法施工图共16张图纸。
柱平法施工图
梁平法施工图
桩基础平面图
承台详图
电梯门洞补强钢筋
集水井配筋大样
吸水槽配筋大样
消防水池侧板配筋大样
结构平面施工图

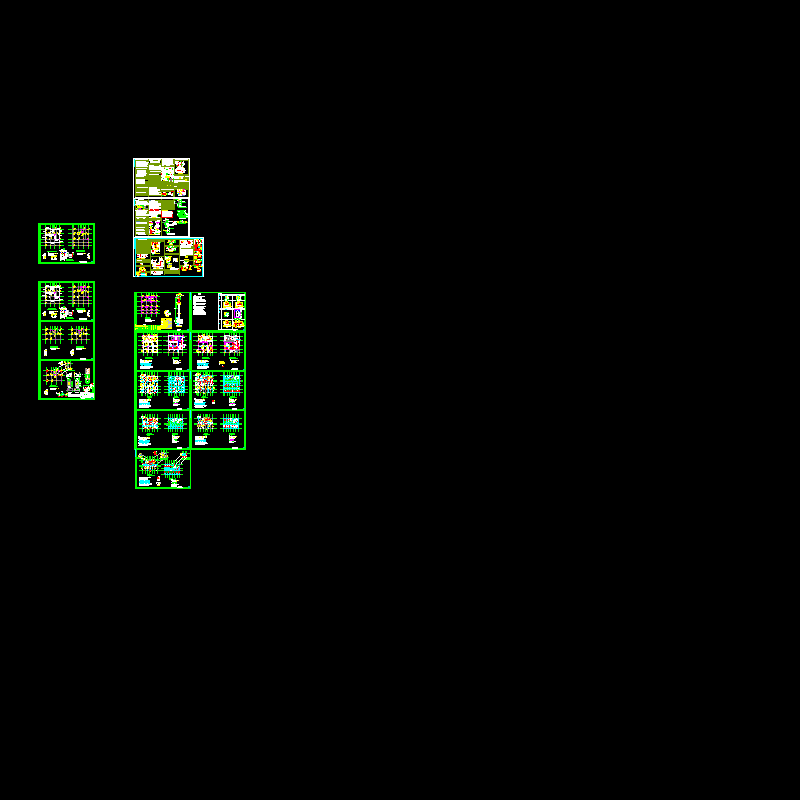

第 1 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
