沱牌药业燃气锅炉房热力系统设计CAD施工图纸(dwg)

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

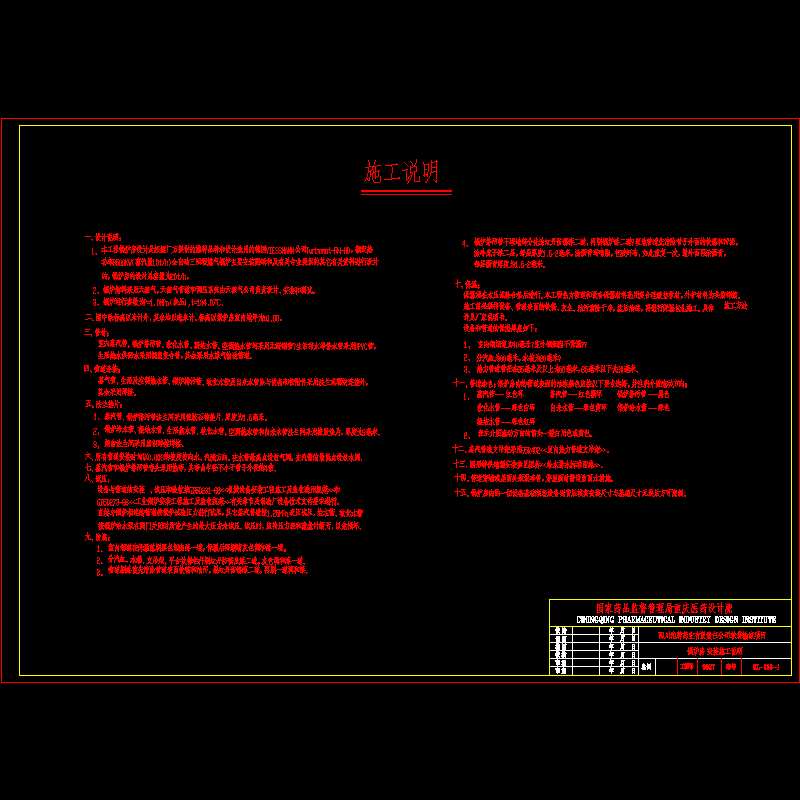

• 设计说明：有
• 图纸设计深度：施工图
• 设计内容：冷热源
• 冷热源：锅炉
• 项目地址：四川

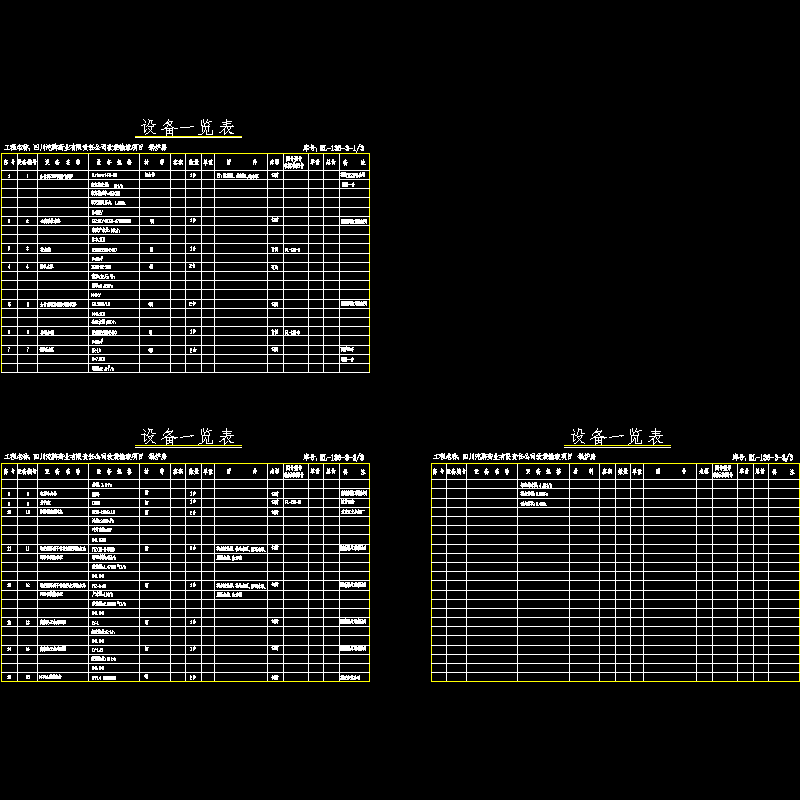

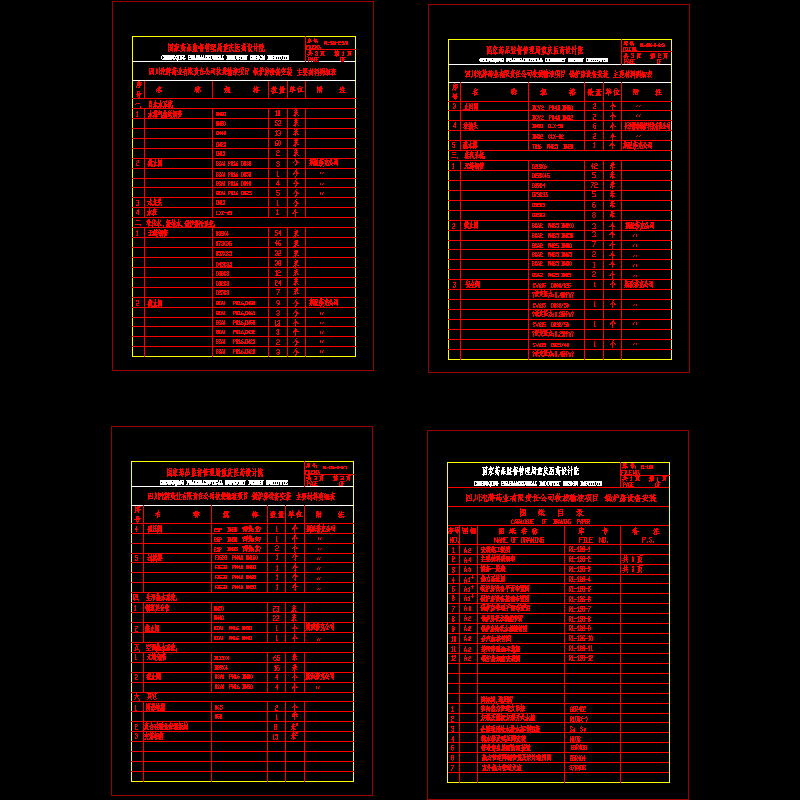

该项目锅炉房设计是根据厂方提供的燃料品种和设计选用的德国VIESSMANN公司Turbomat-RN-HD， 额定热功率6500KW (蒸汽量10t/h)全自动三回程 燃气锅炉 主要安装图纸和及有关专业提供的其它有关资料进行设计的， 锅炉房的设计总容量为20t/h 。锅炉运行参数为P=1.0MPa(表压),t=184.07°C。

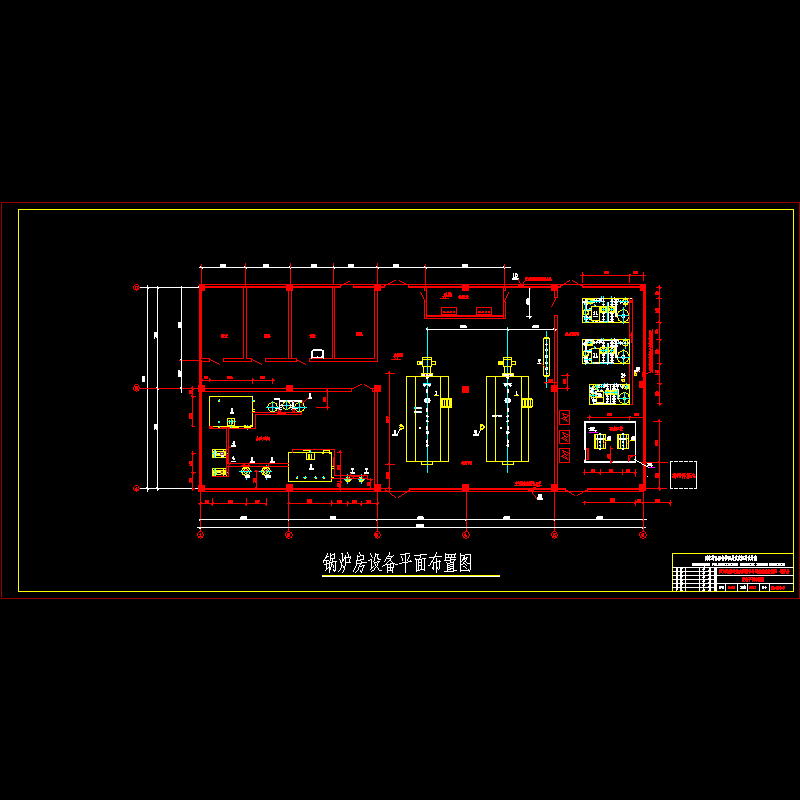

锅炉房设备平面布置图

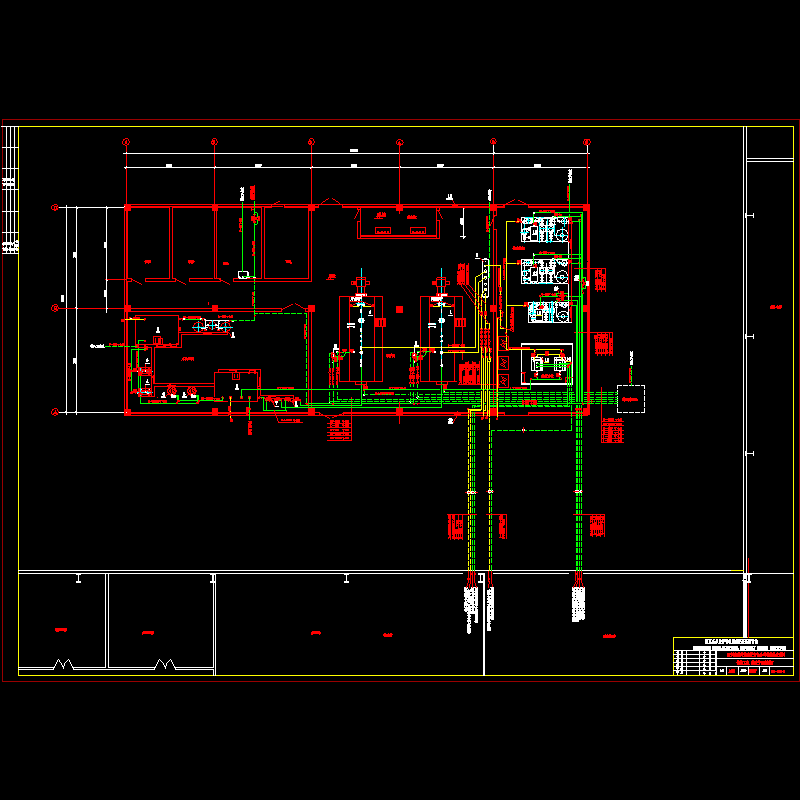

管道平面布置图

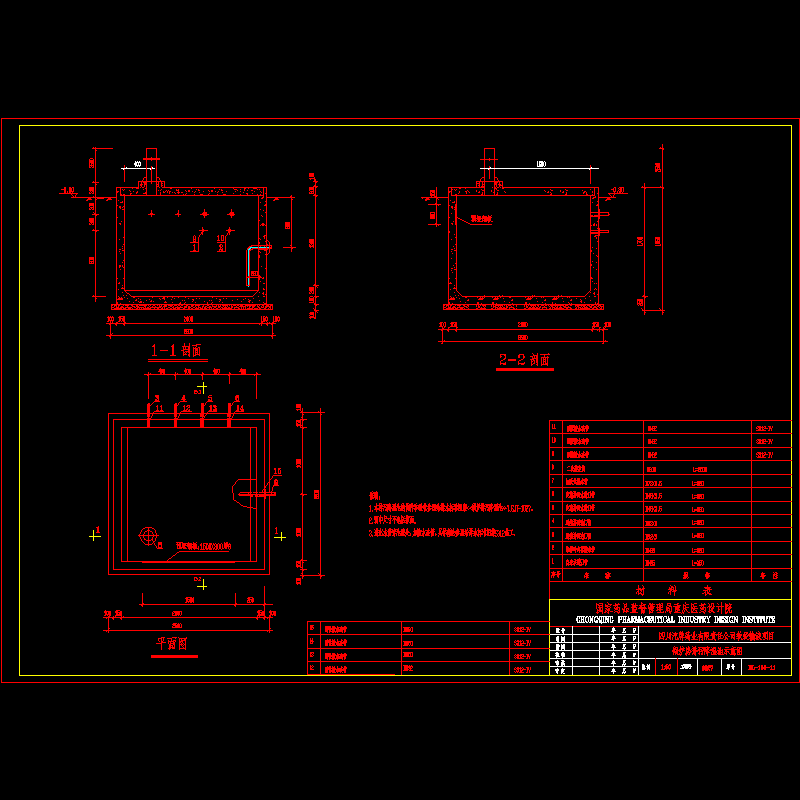

锅炉房排污降温池示意图
