罐装果汁冷库设计平面CAD图纸(风机的安装)(dwg)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

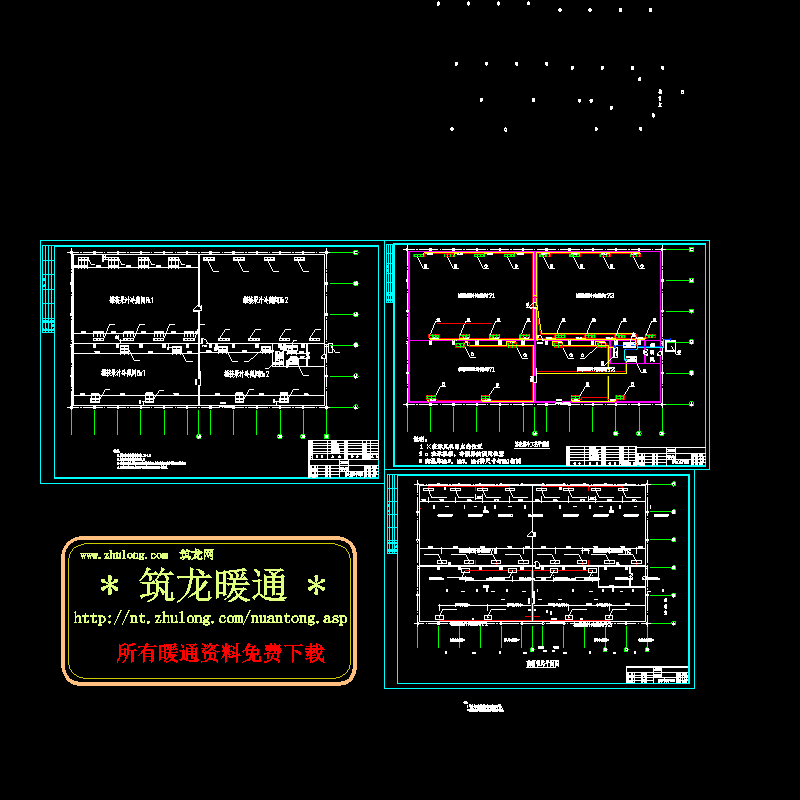

某罐装果汁冷库设计平面图

含三张平面图纸。

说明：
1 ×表示风机吊点的位置
2 o 表示机组，冷凝器的固定位置
3 高温库№2，№3，№4的尺寸与№1相同
说明：
1 风机的动载荷系数为1.15-1.2
2 机组的动载荷系数为1.5
3 罐装果汁冷藏间№2风机的安装尺寸与罐装果汁冷藏间№1的相同
4 未特殊说明的请按图中所标注的实际尺寸安装

2

3

4

第 1 张图
